selection du bon type de machine dans l'usinage multi-axis CNC est parmi les décisions les plus cruciales. Il détermine les capacités globales du processus, les conceptions possibles et les coûts globaux. 3-axis vs 4-axis vs 5-axis cnc L'usinage est un débat populaire et la bonne réponse dépend des exigences du projet.

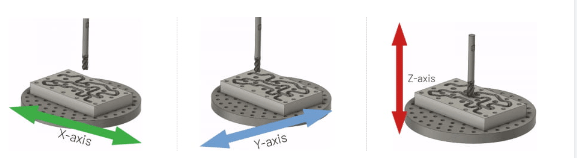

introduction à 3-axis cnc usining \\ L'usinage CNC de l'axe N

3 est le choix le plus simple et le plus populaire de l'industrie. Ils sont plus faciles à manipuler et à permettre l'usinage sur les 6 côtés d'une pièce. L'un des aspects les plus distinctibles du processus 3

axis est l'orientation de la pièce, qui reste stationnaire.-

Le broche se déplace linéairement dans les directions x, y et z et la pièce a besoin de fixations qui le maintient dans un plan. L'option de fonctionner sur plusieurs plans est possible dans les machines modernes. Mais ilsnécessitent des luminaires spéciaux qui sont légèrement chers à faire et à consommer beaucoup de temps également.

othere, cependant, certaines limites à ce que les CNC 3

axis peuvent également faire. Denombreuses fonctionnalités sont soit économiquementnon viables, malgré les prix relatifs de 3-axis CNCS, soit tout simplement impossible. Par exemple, les machines 3-axisne peuvent pas créer de fonctionnalités inclinées ou tout ce qui se trouve sur le système de coordonnées x-y-z.-

contrairement, les machines 3

axis peuvent créer des fonctionnalités de sous-cut. Cependant, ils ont besoin de plusieurs pré-requites et de coupeurs spéciaux comme T-slot et fraises d'aronde. Répondre à ces exigences peut parfois monter en flèche les prix et il devient parfois plus viable d'opter pour une solution de fraisage 4-axis ou 5-axis. N-

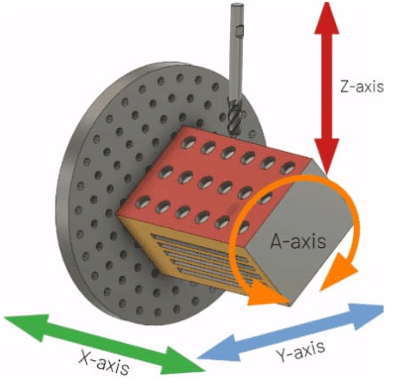

4
axis L'usinage est plus avancé que ses 3

axis homologues. En plus du mouvement de l'outil de coupe dans des plans x

yz, ils permettent également à la pièce de travail de tourner sur le zaxis. Cela signifie que 4-axis Milling peut fonctionner sur jusqu'à 4 côtés sans aucune exigence spéciale comme des luminaires uniques ou des outils de coupe. viable pour certains cas où101; 3

axis Les machines peuvent faire le travail, mais avec des exigences spéciales. Le coût supplémentairenécessaire pour fabriquer les bons luminaires et les bons outils de coupe sur 3

axis dépassent la différence de coût globale entre les machines 4-axis et 3-axis. En leur faisant ainsi un choix plus viable pour certains projets.--moreover, un autre aspect important du fraisage de 4-axis est la qualité globale. Étant donné que ces machines peuvent fonctionner sur 4 côtés à la fois, le repositionnement de la pièce sur les luminairesn'est pasnécessaire. Minimisant ainsi les chances d'erreur humaine et améliorant la précision globale.-

today, il existe deux types d'usinage 4

axis CNC; continu et indexation.

continuous L'usinage permet à l'outil de coupe et à la pièce de se déplacer en même temps. Cela signifie que la machine peut couper du matériau pendant sa rotation. Rendre ainsi des arcs et des formes complexes comme des hélices très simples à machine.

&indexing L'usinage, en revanche, fonctionne par étapes. L'outil de coupe s'arrête une fois que la pièce commence à tourner autour du z#plane. Cela signifie que les machines d'indexationn'ont pas les mêmes capacités car ellesne peuvent pas créer des arcs et des formes complexes. Le seul avantage est le fait que la pièce peut désormais être usinée sur 4 côtés différents sans avoir besoin de luminaires spéciaux essentiels dans une machine 3-axis.---

-

introduction à 5

axis L'usinage CNC-

5

axis L'usinage va des choses un peu plus loin et permet la rotation sur deux plans. Cette rotation multi-axis ainsi que la capacité de l'outil de coupe à se déplacer dans trois directions sont les deux qualités intégrales qui permettent à ces machines de gérer les travaux les plus complexes. le marché. 3-2

axis Usinage et usinage continu 5

axis. Les deux fonctionnent dans tous les plans, mais le premier a les mêmes limitations et principe de travail qu'une machine d'indexation 4
axis.

-the axe 32 L'usinage CNC permet à la rotation d'être indépendante les unes des autres mais restreint le Utilisation des deux plans de coordonnées en même temps. Contrairement, l'usinage continu 5axisne vient pas avec de telles restrictions. Permettant ainsi un contrôle supérieur et la capacité de machine à machine les géométries les plus complexes.
