Instrument de tri de matériaux à courants de Foucault numérique intelligent

Nouveau tri des matériaux de dureté   Technologie de multi-fréquence   +   Traitement thermique multicanal

◆ L'instrument intelligent de tri numérique par courants de Foucault de la série ERS6000 est particulièrement adapté au tri par dureté et au test des matériaux de pièces pour l'automobile / l'aviation lors du traitement thermique.

◆ Tri rapide de la dureté du matériau, traitement thermique, résistance à la traction, structure, densité de frittage des mélanges, essais non destructifs, aucun dommage aux pièces et aux matériaux. Réalisez vraiment la détection simultanée à 8 fréquences, avec une précision, une stabilité et une fiabilité supérieures, par rapport à la détection à fréquence unique. Éliminer la possibilité de détection manquée de toutes les différences.

◆ Le nouvel algorithme logiciel, de meilleures performances de détection et un rapport bruit sur bruit plus élevé que les pairs, un développement logiciel continu, fournissant des mises à niveau logicielles gratuites à vie.

◆ Possède une fonction de tri sur un seul canal sur 8 fréquences et peut également fonctionner à 8 fréquences pour plusieurs canaux à la fois.

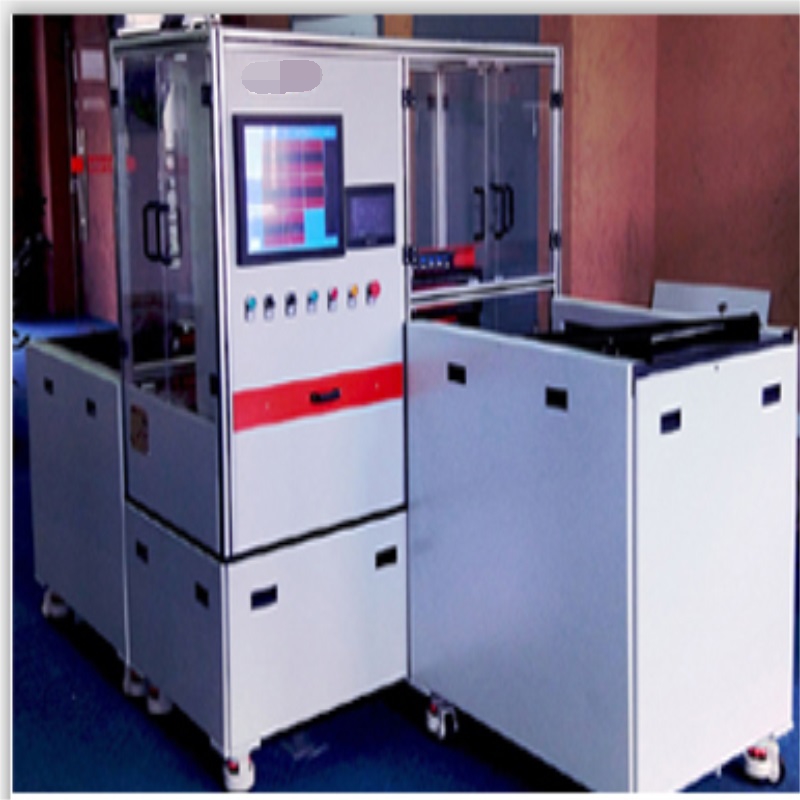

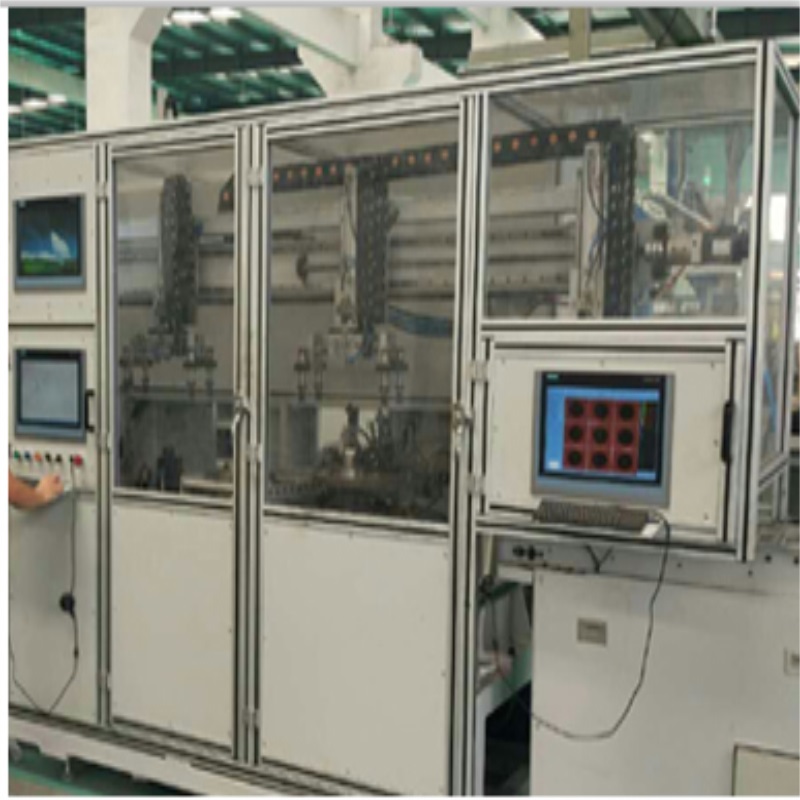

◆ Peut personnaliser différents types de sondes en fonction des exigences de test du client. Il peut être testé manuellement en laboratoire ou intégré à une détection automatisée de masse rapide. A de nombreux types d'interfaces de données d'E / S, peut réaliser les fonctions de détection automatique rapide, de tri automatique, d'alarme automatique, de statistiques automatiques, etc.

◆ Les fonctions logicielles puissantes incluent le stockage de paramètres, le stockage de données, l'analyse de rapports, les statistiques et plus encore.

◆ L'instrument est simple, raisonnable et intuitif à utiliser.

◆ Basculez rapidement entre le chinois et l'anglais avec un seul bouton et personnalisez rapidement les packs multilingues.

Tri de fréquence 8 dureté / matériau / traitement thermique / différence de forme et plus

Méthode de détection                                     Quantité de détection       Connu OK       NG         Articles NG non détectés

Analyse métallographique                                       2000                       1884             116

Simple ordinaire Détection de fréquence                     2000                       1884             81                       35

Détection multi-fréquence                                   2000                       1884             116

Spécifications techniques

◆   Canal de détection: 1-16 (extension durable de 256 canaux selon les besoins)

◆   Gamme de fréquence: 10 Hz ~ 12 MHz, réglable en continu; plusieurs fréquences indépendantes, fréquence unique, 8 options de fréquence (jusqu'à 16 fréquences logicielles par canal);

◆   Le système est basé sur le développement de Windows et le système est mis à jour de manière permanente et gratuite.

◆   Plage de gain: 0.0dB ~ 99.0dB réglable en continu, pas à pas: 0.1dB; réglage précis, augmentation / diminution rapide;

◆ Rapport de gain: (X / Y) 0,1 ~ 10,0; réglable en continu, réglage précis, augmentation / diminution rapide;

◆   Rapport signal sur bruit ≥ 10 dB (jusqu'à 30 dB);

◆   Rotation de phase: 0 ~ 360 ° réglable en continu; Pas à pas: 1;

◆   Entraînement de sonde réglable (niveau d'excitation): 1 à 16;

◆   Coefficient de filtration ： 0 à 30000;

◆   Plage de détection réglable, c'est-à-dire valeur de mesure maximale: 10 ~ 10000, étape 1;

◆   Facteur d'amplification matérielle: 1 dB ~ 32 dB réglable en continu, pas: 1 dB;

◆   Plusieurs modes d'excitation: DP / DI; peut être configuré avec différentes sondes personnalisées, absolues et différentielles.

◆   Fonction d'alarme anormale de sonde (modèle d'observation)

◆   Balance numérique rapide;

◆   Les modes d'affichage en trait plein et à blanc sont flexibles et facultatifs;

◆   Coefficient d'affichage du blanking: 1 ~ 400;

◆   Filtrage numérique: passe-bas (0Hz ~ 2000Hz) passe-haut (0Hz ~ 2000Hz); en utilisant un unique " filtrage numérique " supprimer efficacement le signal d'interférence sur site, afin de garantir la précision et la stabilité de la détection;

◆   Stabilité: 16 heures ≤ 2 dB;

◆   Le modèle d’utilité a pour fonction de couper les signaux de fin et de fin et de contrôler efficacement la zone morte de fin;

◆   La durée de l'alarme peut être ajustée: 10 ms ~ 60 000 ms, en progressant de 1 ms;

◆   Taux manquant: ≤0%, taux de faux positifs (considéré à tort comme un produit non conforme par erreur) ≤1%;

◆   Fournir des signaux de retour précis et rapides aux pièces défectueuses et effectuer le marquage à jet d'encre, la position du marquage, sa longueur, etc. (nécessite un support périphérique);

◆   Enregistrer automatiquement le nombre de défauts et leurs emplacements;

◆   Avec marquage de retard, marquage de longueur fixe, alarme de retard et autres fonctions;

◆   Sélection d'horloge interne et externe flexible

◆   Précision de marquage jusqu'à ≤ ± 10 mm (nécessite un support périphérique, en fonction de la vitesse de détection, des exigences);

◆   Alarme de sortie logicielle / matérielle en temps réel, plusieurs modes de fenêtre d’alarme (circulaire, carrée, en forme de ventilateur, type personnalisé), avec alarme, fonction de pré-alarme et pouvant émettre des signaux séparément;

◆   Amplitude non égale, réglage de la zone d'alarme de phase asymétrique;

◆   Plusieurs modes d'affichage: impédance, base de temps, balayage AB, tri sur 8 fréquences, affichage 3D analogique (selon la sélection du modèle);

◆   Avec une ligne de référence d'alarme de base de temps unique, affichage des données de détection plus intuitif.

◆   Peut stocker un grand nombre de programmes de détection et de données de test;

◆   La fonction d'extension de lecture du signal par courants de Foucault peut mesurer l'amplitude, la phase et la valeur numérique du défaut;

◆   Système de coordonnées cartésien et sélection d'arrière-plan de système de coordonnées polaires;

◆   Formuler automatiquement des rapports de test (comprenant le nombre de tests, le personnel de test, les paramètres de test, le nombre de réussites et le nombre de non-conformités, etc.);

◆   Basculement en un clic entre les langues d'exploitation chinois et anglais, inutile d'installer un système d'exploitation ou une aide en ligne;

◆   Environnement de travail: Alimentation: AC 220V / 110V;

◆   Température de travail: 0 ° C ~ 45 ° C , température de stockage: -20 ° C ~ +50 ° C , humidité relative: ≤ 85%;

◆   L'avion pour l'installation de chaque détecteur de défauts est le suivant: 550 × 1000mm2, et la ligne de signal peut être la paroi latérale ou inférieure.

◆   Apparence taille et poids: 500 * 500 * 260mm (L * W * H), poids: 5 kg. (sans affichage)

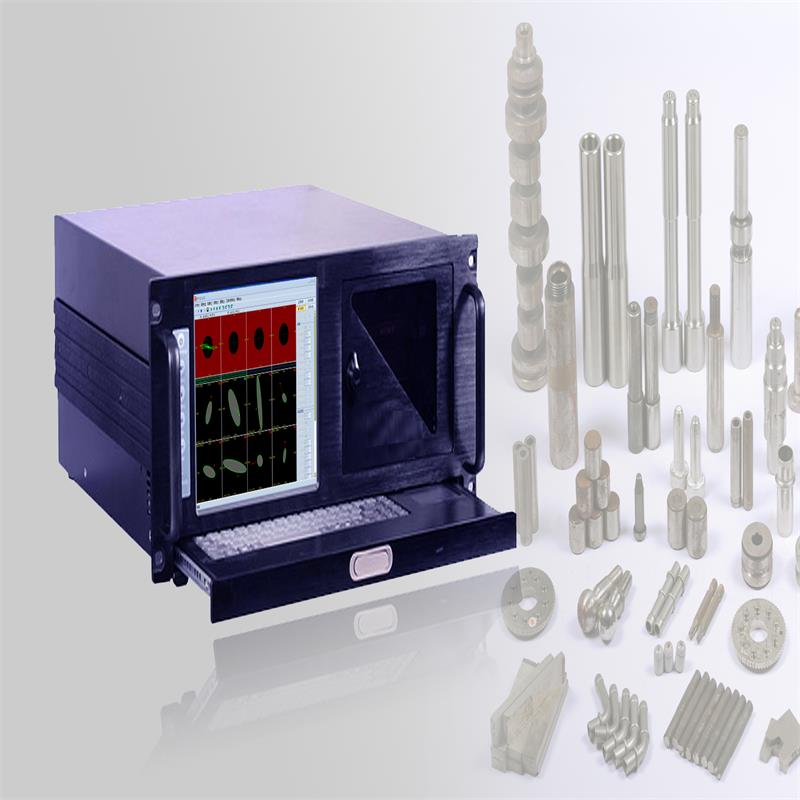

◆   Type de contrôle industriel facultatif, type de contrôle industriel horizontal, type de contrôle industriel 5U (avec écran)
