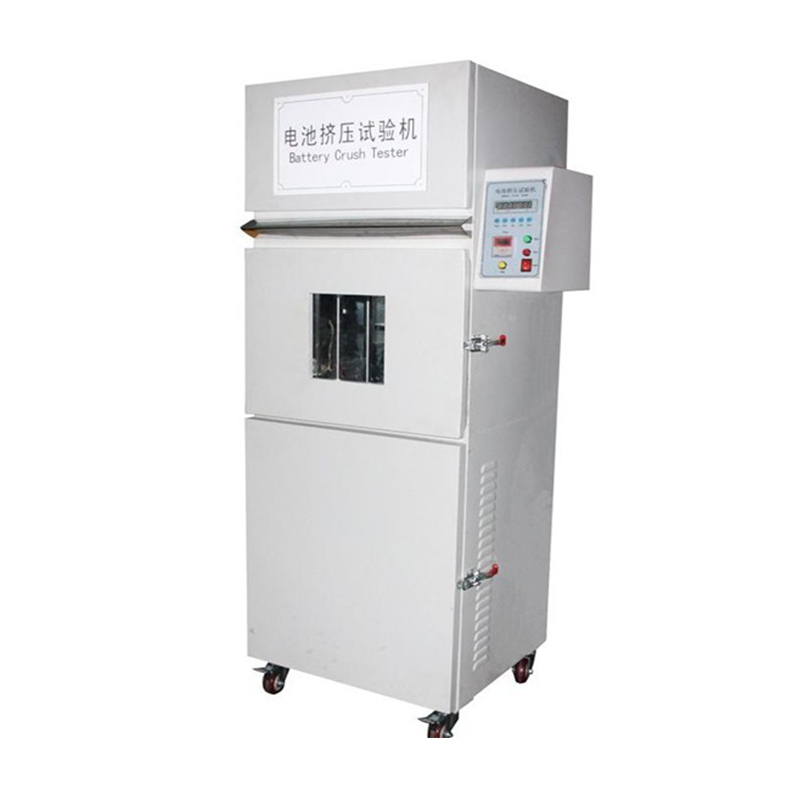

LT-DC02-A testing machine d'extrusion de la batterie



Le Description du produit

\\ machine ànCeci est utilisé pour simuler toutes sortes de batteries au lithium de puissance est comprimé dans l'utilisation du processus, ce qui est de montrer la présentation manuelle de la batterie dans l'extrusion peut apparaître dans des conditions différentes. Il convient à différents types de batteries pour simuler la situation lorsque la batterie est soumise à extrusion (tels que le compactage des déchets) pendant le traitement des déchets ménagers, et les conditions d'essai sont les mêmes que celles prévues dans lanorme UL 1642 [13].



Conform à lanorme

Il peut répondre aux exigences de SJT11169/1998 (BQE UL 1642: 1995) , SJ-T11170/1998 (BQE UL 2054: 1997), UL 1642 [13], GB8897.4--2002 6.3.2.9, IDTIEC60086-4. 2000 et d'autres méthodes d'essai exigences-



Produit dispose

\\ méthode Ntest: la batterie en cours de test est extrudé dans deux plans, et la pression d'extrusion d'environ 13 kN est appliquée à travers l'étau ou de la bras hydraulique avec le diamètre du piston de 32 mm. L'extrusion continue jusqu'à ce que la lecture de la jauge de pression sur le dispositif hydraulique atteigne 17,2 mpa. Une fois la pression maximale atteinte, l'extrusion est levée. Pour les cellules cylindriques, l'axe long de la cellule d'extrusion doit être parallèle au plan d'extrusion du dispositif d'extrusion. Pour les cellules prismatiques, la pression doit être appliquée à l'un des deux axes perpendiculaires à son axe long, puis l'autre axe doit être extrudé dans le plan de la cellule de boutons. Chaque cellule de test a été pressé une seule fois



\\ paramètresnTechnical

Power mode de transmission:. La pression maximale du système hydraulique: 13KN (peut être personnalisé en fonction des exigences);

1. La batterie est en sandwich entre deux plaques plates;

2. Transmission de pression hydraulique de pression d'extrusion de plaque (250N);

3. Une fois la batterie est correctement serré, la pression d'extrusion commence jusqu'à ce qu'elle monte à 2500 (17.2MPa) lorsque l'affichagenumérique du cylindre hydraulique, et la pression entre les deux plaques est 3000Pound (13 kN), la pression est brusquement libérée,

4. Le diamètre de la batterie est parallèle à la plaque. Pour la batterie carrée, il doit faire pivoter de 90 degrés puis extruder.

5. Plage de pression: 13KN

6. Afficher la précision de la pression: ± 1.0kg, résolution: 110000

/7. espace de compression: 30 * 40 * 30cm (peut être personnalisé en fonction des différents besoins des clients)

8. Alimentation: 3

∮

, 380V 50HZ9. Explosionproof taille de la boîte: 750 * 450 * 550 mm (H * L * W), la porte est équipée de double

Layer explosion visible

proof verre, le côté arrière du corps de boîtier est équipé d'un ventilateur d'échappement---10. Coup de la machine: 200mm

11. Diamètre du cylindre hydraulique: 70mm

12. Fonction de retard: 060 min

~13. Le matériau à l'intérieur et à l'extérieur de l'explosionrop Box: Traitement de peinture à la plaque d'acier A3. La base est équipée de 4 poulies universelles, qui peuvent bouger librement

14. Poids de la machine: environ 150 kg-
