Imprimante à jet d'encre Legend

USAGE

L’équipement est utilisé dans le traitement de l’impression de caractères sur PCB / FPC / IC / LED, qui remplace l’impression par sérigraphie traditionnelle pour fournir des solutions de production de caractères de haute précision, efficaces et de haute qualité aux fabricants de circuits imprimés.

LES CARACTÉRISTIQUES

1. Haute précision: Adoptez des modules spéciaux de guidage de mouvement de précision, une servocommande et une technologie de positionnement et de compensation multipoints.

2 Haute qualité: caractères d'impression haute définition, bloc d'impression de haute qualité, forte adhésion.

3 Efficacité élevée: grâce aux systèmes de pré-durcissement à l'encre UV haute performance, quatre technologies d'impression à tête d'impression permettent une augmentation substantielle de l'efficacité de la production.

4 Facile à utiliser: options de plate-forme d'impression pour différents supports d'impression, le logiciel d'impression est facile à utiliser, simple et facile à apprendre.

5 Personnalisé: le matériel et les logiciels sont développés de manière autonome afin de maîtriser les technologies de base et de personnaliser les solutions personnalisées pour les clients.

PARAMÈTRE TECHNIQUE

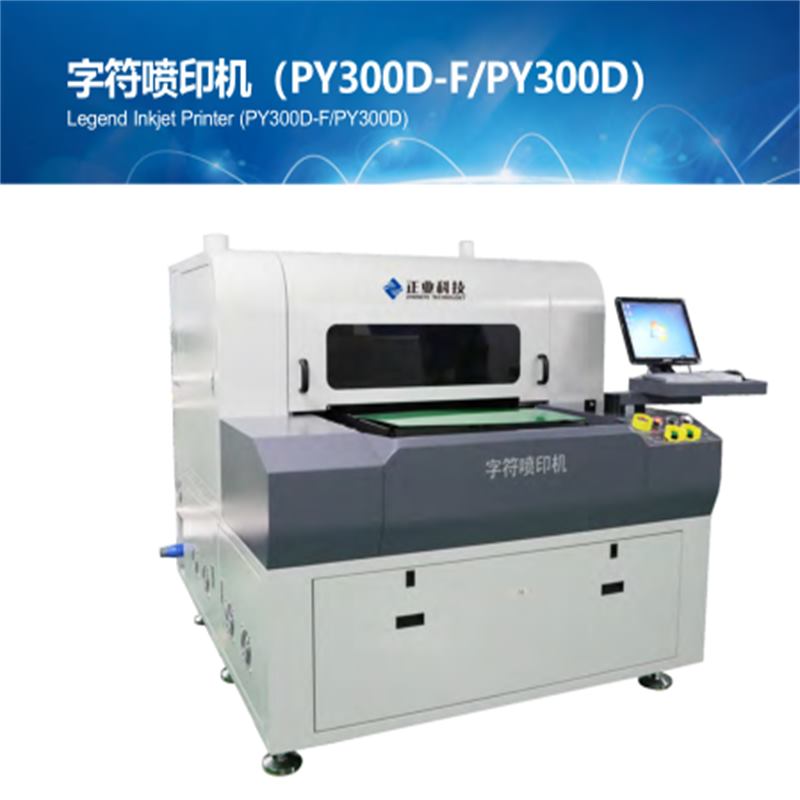

ARTICLE                               PY300D-F                                       PY300D

Précision                                               Précision de positionnement: ± 38μm

                                      Répétez la précision: ± 5μm

Qualité                           Résolution: 720 × 360 dpi ~ 1440 × 1440 dpi

                                      Largeur de ligne minimum: 75 ~ 100μm

                                      Hauteur minimale du personnage: 0.5mm

La vitesse                     Tailles: 400 × 250mm / 16 '' × dix ''             Tailles: 610 × 560mm / 24 '' × 22 ''

                              Production de masse: 260 côtés / h             Production de masse: 150sides / h

                              Résolution fine: 220sides / h                 Résolution fine: 120sides / h

        Remarque: La dose de calcul de la vitesse d'impression n'inclut pas les temps de chargement et de déchargement; le nombre   de   en-tête d'impression: 1024i * 4.

Objets                             Taille de la plaque: 730mm × 621mm (28 '' × 24 '' )

                                        Épaisseur de la plaque: 0.1mm ~ 6mm (4 ~ 236mil)

Dimensions                       2050mm × 1650mm × 1650mm

(L × W × H)

Poids                                                                             1450 kg

Chargement automatique               Solution 1: type de bras de robot (plateau de retournement automatique)

et déchargement                       Solution 2: type d’empileur (plateau pivotant automatique)
