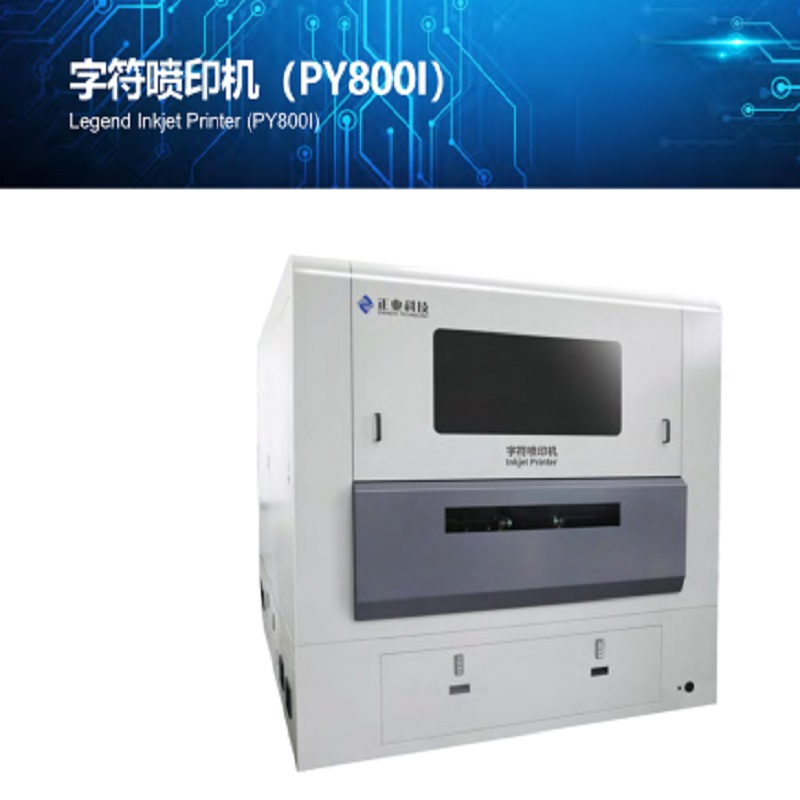

Imprimante à jet d'encre Legend (PY800I)

USAGE

L’équipement est utilisé dans le traitement de l’impression de lignes de caractères sur des cartes de circuits imprimés, qui a remplacé la sérigraphie traditionnelle afin de fournir des solutions de production de caractères de haute précision, efficaces et de qualité supérieure aux fabricants de cartes de circuits imprimés.

LES CARACTÉRISTIQUES

1. Haute précision: Adoptez des modules spéciaux de guidage de mouvement linéaire de précision, une commande de haute précision et une technologie de positionnement et de compensation multipoint.

2 Haute qualité: caractères d'impression haute définition, bloc d'impression de haute qualité, forte adhésion.

3 Efficacité élevée: grâce aux systèmes de pré-durcissement à l'encre UV haute performance, la technologie d'impression à neuf têtes d'impression permet d'accroître considérablement l'efficacité de la production.

4 Facile à utiliser: le logiciel d'impression est facile à utiliser, simple et facile à apprendre.

5 Personnalisé: le matériel et les logiciels sont développés de manière autonome afin de maîtriser les technologies de base et de personnaliser les solutions personnalisées pour les clients.

PARAMÈTRE TECHNIQUE

ARTICLE                                                                               PY800I

Précision                                                         Précision de positionnement: ± 38μm

                                                                      Répétez la précision: ± 5μm

Qualité                                                           Résolution: 720/1080 / 1440dpi

                                                                      Largeur de ligne minimum: 75 ~ 100μm

                                                                      Hauteur minimale du personnage: 0.5mm

La vitesse                                                             Dimensions: 720 × 620mm / 28ʹʹ × 24ʹʹ

                                                                      Production de masse: 10 secondes / côté

                                                                      Résolution fine: 13 secondes / côté

  Remarque: Inclure le temps de chargement et de déchargement;   le   nombre d'en-têtes d'impression: 1024i * 9 .

Objets                                                           Taille de la plaque: 730mm × 621mm (28ʹʹ × 24ʹʹ)

                                                                      Épaisseur de la plaque: 0.1mm ~ 6mm (4 ~ 236mil)

Dimensions   (L × W × H)                                         L2600 × W2100 × H2200mm

Poids                                                                               5000 kg

Chargement automatique                                         Solution de chaîne de montage automatisée

et déchargement                                                 (deux connexions de la machine imprimer avant et arrière séparément)
