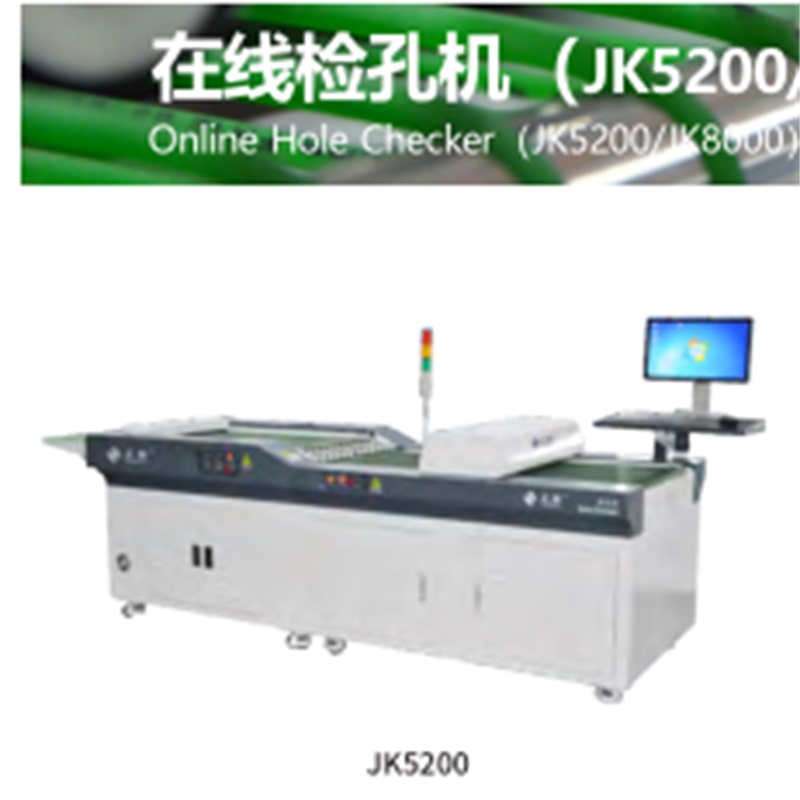

PCB   Vérificateur de trou en ligne (JK5200 / JK8000)

USAGE

La machine de contrôle de trous est principalement utilisée pour l'inspection de la qualité du forage et l'analyse des cartes de forage pour PCB et des produits finis.

Les défauts tels que le manque de trous (perceuse et trous d'obturation qui fuient), les trous multiples, les bavures internes, les grands trous, les petits trous, la longueur, la largeur, l'angle et d'autres trous de forme irrégulière de la carte de forage et de la carte finie sont automatiquement détectés, et l'équipement pour la classification de NG / OK est automatiquement déterminé.

LES CARACTÉRISTIQUES

1. Précis: adoption du système de numérisation CIS haute précision, du positionnement automatique, du traitement des images et des technologies de détection.

2 Efficace: lorsqu'il est équipé d'un dispositif de tri multicanal et de petites pièces d'assiette, la détection simultanée multicanal est prise en charge; la machine standard peut détecter les deux plaques en même temps: 3 et 6 canaux peuvent être personnalisés en même temps.

3 Caractéristiques: Grâce à la fonction de maintenance du réseau, plusieurs terminaux peuvent afficher de manière synchrone les informations sur les défauts de la carte GN et procéder à une révision rapide de la carte GN.

PARAMÈTRE TECHNIQUE

ARTICLE                                                 JK5200                                                         JK8000

Faible   Longueur                 Machine à numériser + dispositif de tri: 3510mm               Machine à numériser: 1550mm

                                        Aucune machine de tri: 1530mm

Largeur                                               1160mm                                                         1280mm

la taille                                               1050mm                                                         1520mm

CIS                                                                             Capteur d'image de contact

Lumière                                                                       Barre de lumière LED rouge

Maximum   Rapport de diamètre                                                         25: 1

Épaisseur mesurable                     0.3mm ~ 10.0mm, les plaques avec une épaisseur inférieure à 0.3mm doivent être soumises pour échantillon

                                                      confirmation.

Taille de la plaque                                   Largeur: 80 ~ 650mm                                             Largeur: 80 ~ 800mm

          Longueur: 100 ~ 650mm                                           Longueur: 100 ~ 800mm

Gamme de taille de pores                                                         Φ 0.10mm ~ Φ 10mm

Marge Min de

Trou de poinçon                                                                     0.1mm

Le nombre maximum de

Trous dans la plaque testée           500 000 (trou rond)                                           800 000 (trou rond)

Vitesse de mesure                           (Les quatre engrenages de la partie de balayage de vitesse mesurée étaient disponibles): 3,0 ± 0,5 m / min,

                                                      6,5 ± 0,6 m / min, 10 ± 0,8 m / min, 12,5 ± 0,8 m / min. La plaque de forage peut atteindre 6,5 m / min.

Répéter la précision                                                                   ± 30μm

(Trou rond)

Répéter la précision                                           Fentes: ± 75μm; Trous irréguliers: 150μm

(trou non circulaire)

Précision d'ouverture                                                 ± 20μm (ouverture≤1mm)

  (Trou rond)                                                         ± 30μm (4mm > ouverture > 1mm)

                                                                              ± 40μm (ouverture ≧ 4mm)

Le contenu de la détection                   Trou manquant (trous qui fuient, trous borgnes), trous (perforation multiple, bissectisation), corps étranger

                                                        à l'intérieur des trous, grands trous, petits trous; la longueur, la largeur, la bavure du trou de type «un» et

                                                        autres défauts de trous irréguliers, longueur, largeur et taille de la plaque, etc.

Numéro de ligne d'inspection                       Machine standard: ligne simple, 2 lignes; (ci-dessus 3 lignes, s'il vous plaît renseigner séparément)

Ordinateur                                                   Cerveau électrique ordinateur industriel, CPU: série i5;

              Mémoire: 8G; Disque dur: 1T; Système d'exploitation: windows7 × 64

Puissance                                                         Dispositif de numérisation et de tri de puissance: 2 kW;

      Pas de dispositif de tri: 12kW

Environnement d'exploitation                                           Température: 20 ° C -40 ° C

                                                                              Humidité: 40 % -70%

            Il n'y a pas de gaz acide dans l'environnement.

      Exigences du conseil de production: sec, sans acide / alcalin

      liquide (pour empêcher la corrosion de l'équipement)

        Le périphérique nécessite une connexion Internet pour pouvoir   diagnostic.

Exigences relatives à la carte à tester: le degré de déformation de la carte à tester ne doit pas dépasser 0,75% de la diagonale de la CIB. Après avoir été lavés à haute pression et séchés, les résultats du test seront affectés si la surface de la planche n'est pas propre.
