Merci d 'avoir acheté nos produits.Afin d 'assurer la sécurité du produit et de nombreuses années de fonctionnement sans panne, s' il vous plaît lisez attentivement le cahier des charges avant d' utiliser ce produit.

1.0 Description

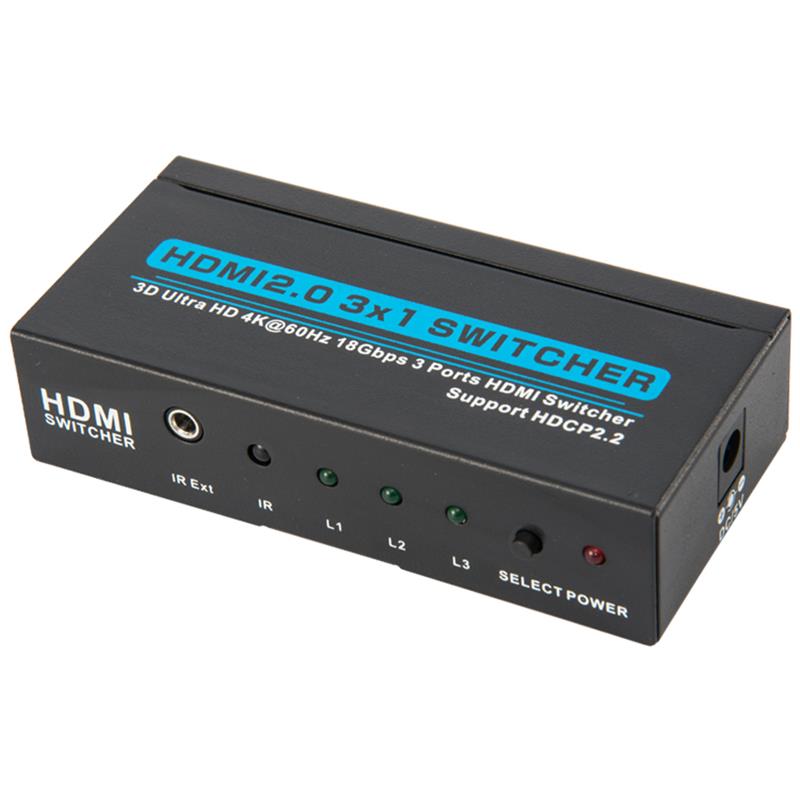

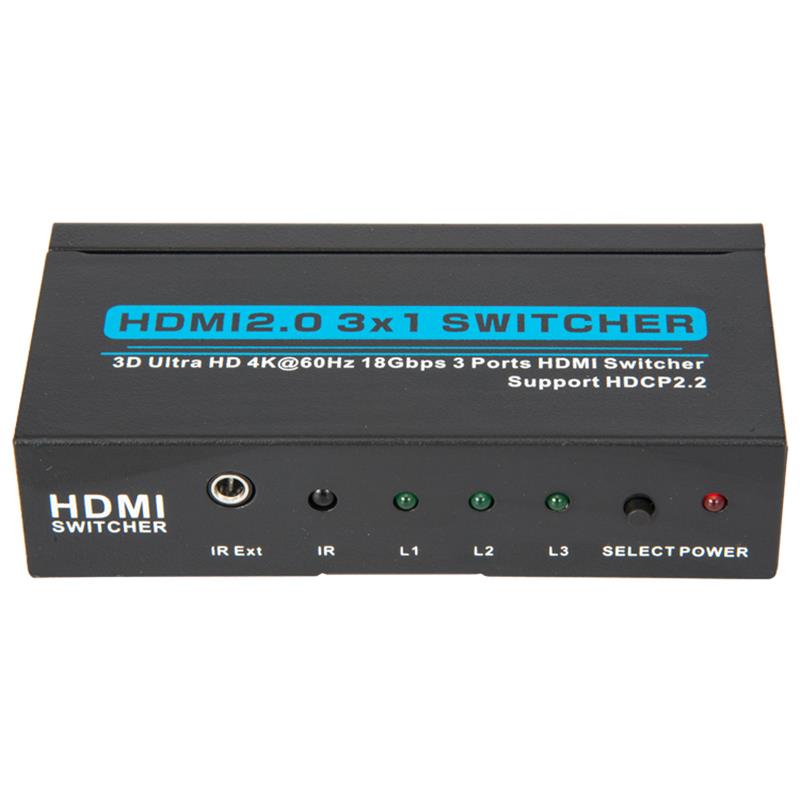

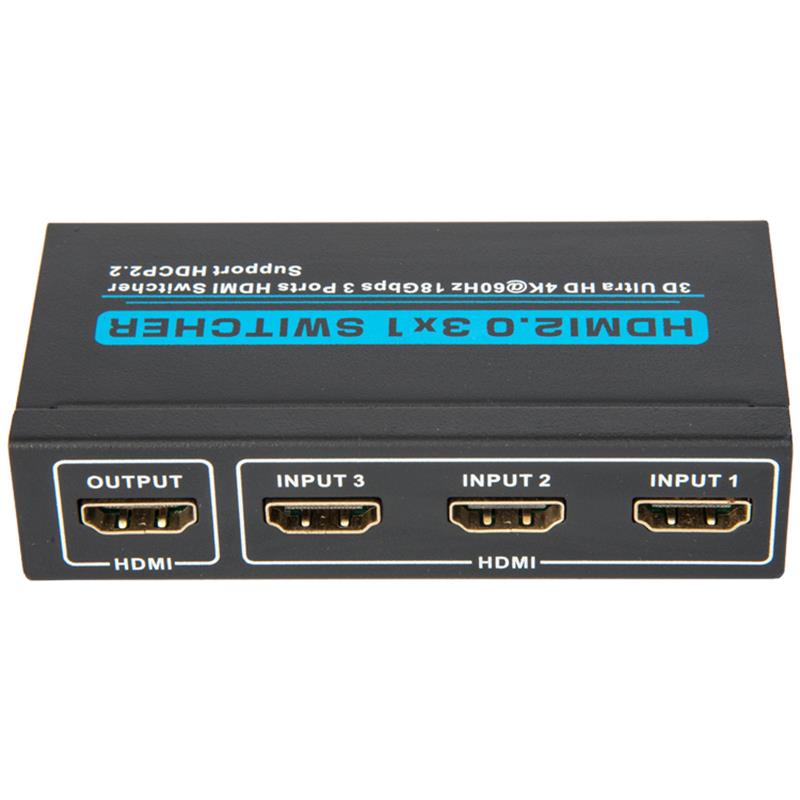

Le commutateur HDMI est un produit qui permet de Commuter plusieurs ensembles de signaux HDMI vers un dispositif d 'affichage haute définition (par exemple, HDTV) au moyen d' un bouton manuel.Cela permet d 'éviter des coupures fréquentes de câbles.Il peut optimiser votre système de cinéma à domicile afin d 'optimiser l' efficacité.

2.0 fonctions

Un.   Pour supporter la transmission simultanée de trois flux vidéo

      Le signal vidéo peut être transmis sur le même écran;

Deux.Lorsque le signal apparaît sur le port, le transfert s' effectue automatiquement par l 'intermédiaire de l' utilisateur;

Trois.Conformité avec hdmi2.0, hdcp2.2 et DVI 1.0;

Quatre.Format vidéo supportant jusqu 'à 4k2k @ 60HZ, 24 RGB / ycbcr

    4: 4: 4 / ycbcr4: 4: 4, 60 Hz jusqu'à 4k2k, 12 ycbcr4: 4: 4;

Cinq.Supporte le format vidéo séquentiel de trames 3D jusqu 'à 1080p @ 60;

Six.Supporte le format vidéo en mode VESA haute résolution, supporte au maximum qsxga @ 60HZ;

Numéro 7.Support lpcm7.1ch, doubi vraiment haute définition et DTS - HD principal audio;

Huit.Supporte le contrôle de l 'infrarouge et du panneau;

Neuf.Compatibilité avec le DVI par l 'utilisation d' un adaptateur HDMI à DVI;

Élargissement de la distance de transmission et amélioration des signaux de transmission;

Conception de l'enveloppe métallique, blindage intégré, sans interférence de signal;

Électricité (voir Paramètres techniques).

3.0 accessoires d'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

Commutateur HDMI - 3X1 - 1

5V adaptateur d 'alimentation en courant continu - 1

Une télécommande.

Infra - red Receiver Extension cable -----------------------------------------------------------

Manuel de l 'utilisateur

4.0 paramètres techniques

HDMI source input port

Port de sortie du dispositif d 'affichage

Connecteur de port source

Connecteur de port de dispositif d 'affichage

Satisfaire aux exigences du HDCP

Portée d 'une seule liaison

Entrée de signaux vidéo -------------------------------------------------------------------------------------------------

Input DDC signal - 5 volts P - P (TTL)

Couleur foncée -----------------------------------------------------------------------------------------------

Hdmi2.0

Largeur de bande - jusqu 'à 600 MHz

Vitesse du signal: jusqu 'à 18gbps

Longueur du câble d 'entrée °ps4 ≤ 5m; DVD bleu ≤ 5M

Output cable length

Câble standard

Gamme de fréquences verticale

Consommation d 'électricité (maximum) 4,5 Watts

Température de fonctionnement

Tension de fonctionnement

Adaptateur d 'alimentation

Poids net: 013kg

Dimensions: longueur * largeur * hauteur (mm) - - - 100 x 48 x 25

5.0 Applications

Il commute les signaux HDMI des dispositifs sources (DVD, récepteurs de satellites, boîtes de toit, caméras DV, récepteurs A / V et autres dispositifs supportant le HDMI) vers des dispositifs d 'affichage à haute résolution (tels que les afficheurs plats HDTV et HDMI).

5.1 raccordement de dispositifs d 'affichage HD (par exemple HDTV) à des commutateurs HDMI   Port de sortie

5.2 raccordement de dispositifs de source tels que DVD et PS4 aux terminaux d 'entrée des commutateurs HDMI   Port

5.3 lorsque toutes les connexions et toutes les connexions électriques ont été menées à bien, Vous pouvez choisir les informations que vous souhaitez voir ou écouter

Attention: lorsque le commutateur HDMI fonctionne, assurez - vous que le dispositif source et le dispositif d 'affichage sont bien connectés au câble.Pour que le port de corrélation fonctionne normalement, on commence par le commutateur d 'alimentation et le dispositif d' alimentation.

6.0 installation et attention

Afin d 'éviter les chocs électriques, les dommages aux produits et de protéger votre sécurité, veuillez noter ce qui suit:

S'il vous plaît, coupez lentement les lignes de signalisation et n'y faites pas souvent appel. Secoue - les.

Le matériel ne doit pas être placé dans un environnement ensoleillé, pluvial ou humide; ou   Non ventilé.

Aucun article liquide ne peut être placé sur le matériel.

Ne pas installer le matériel près des sources de chaleur, telles que le feu, l'électricité ou tout autre type   Amplificateur générateur de chaleur

Sauf   Connectez le câble au port.

Le matériel ne doit pas être enlevé de son propre chef; et   Entretien professionnel.
