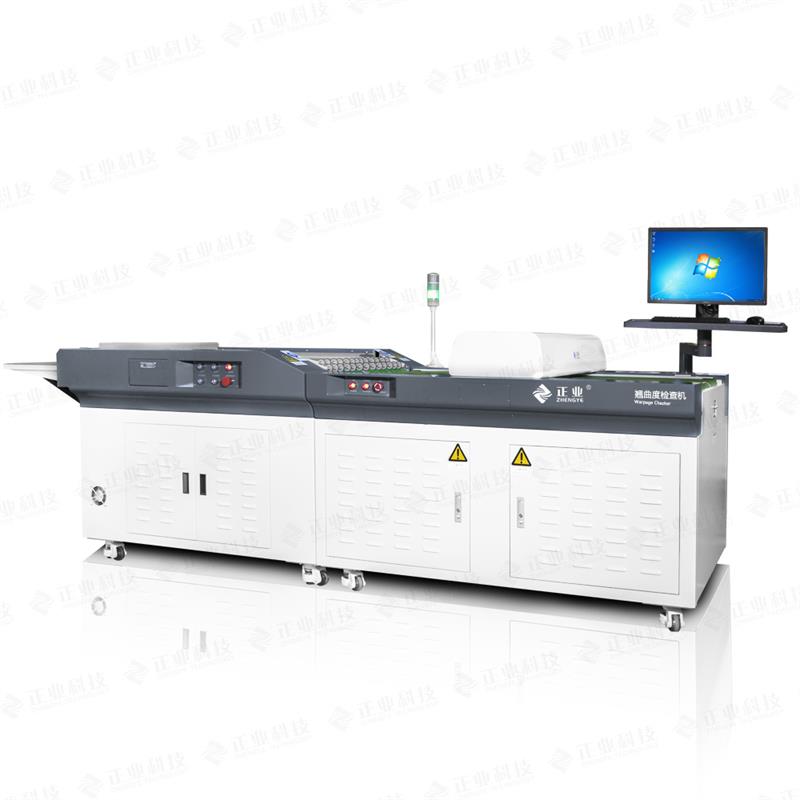

PCB   Warpage Checker (QQ1000 / QQ3000)

USAGE

Cette machine est utilisée pour détecter le pliage et le gauchissement des plaques sur des plaques finies au PCB ou sur des plaques recouvertes de cuivre. Elle effectue automatiquement les jugements OK, NG en fonction du résultat de la détection.

LES CARACTÉRISTIQUES

1. Précision: la mesure par capteur de déplacement laser de haute précision de la plaque de pliage de la plaque devient des valeurs déformées avec une grande stabilité;

2 Intelligent et efficace:

      Prendre utilisation de la communication de données à grande vitesse, d'une plate-forme de précision, de la technologie d'affichage de données d'image en temps réel;

    T La conception modulaire, la vitesse de détection en ligne peut atteindre 12,5 m / min, l’identification automatique OK / NG et la réception.

PARAMÈTRE TECHNIQUE

ARTICLE                                                         QQ1000                             QQ 3000

Précision de l'inspection                                         ± 0,15 mm (bloc de jauge standard)

Vitesse d'inspection                                               6,5 m / min, 12,5 m / min (facultatif)

Objets           Épaisseur du PCB                 0.5mm ~ 5.0mm                     0.5mm ~ 10.0mm

                      Warpage                           0.3mm ~ 5.0mm                     0.3mm ~ 5.0mm

                      Taille du plateau                     Min: 40mm × 80mm               Min: 80mm × 40mm

                                                      (Sans plaque de déchargement)         (Sans plaque de déchargement)

                                                            Max: 480mm × 500mm           Max: 630mm × 300mm

Dimension (L × W × H)                                         3510mm × 1160mm × 1050mm

Poids                                                                               450 kg
