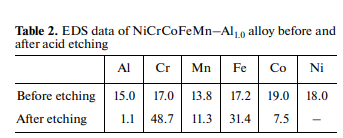

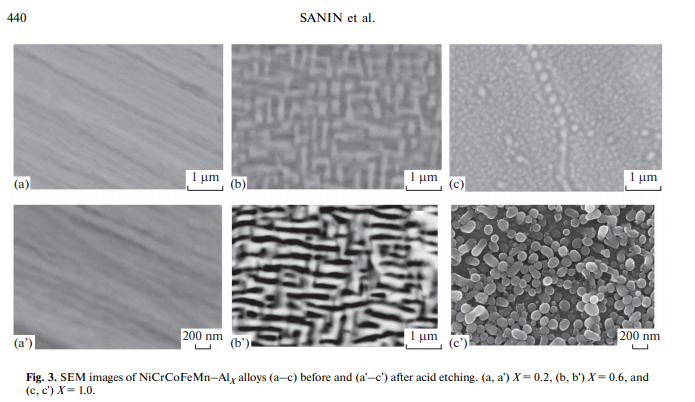

Le analyse des constituants structurels des alliages obtenus a montré que ces hapes sont composés de deux phases: une solution solide basée sur γα/fe et une solution solide basée sur β-hanse (composé intermétallique Nial).-



~La taille des constituants structurels (50-100nm) empêche de collecter des données EDS. À cet égard, il était intéressant d'étudier la composition de matrice et denanoprécipités dispersives. La structure composite denanométrie obtenue est atypique des haineux étudiés et, à l'avenir, de telles compositions peuvent être utilisées comme matériaux structurels pour diverses applications.





 nsynthèse de Cast NicrCofennem - (Ti-Si-B (C)) HEA

Le préparation de cartes HEA moulés renforcés avec du borure de silicium en utilisant l'introduction d'un modificateur complexe à base de Ti-Si -B (C) Système dans le mélange vert par méthode métallothermic SHS a été étudié pour la première fois. L'objectif principal est de fournir une composition de phase contrôlée et d'obtenir une structure donnée consistant en une matrice HEA (CO-CR-FE-NI-MN) et de renforcement des précipités à base de boroises métalliques et de siliciures (TI (CR) C, TI (CR). B2, TI5SI3, etc.). La plupart des éléments inclus dans la composition étudiée sont réactifs et peuvent avoir une influence mutuelle sur la survenue de réactions chimiques lors de l'interaction de la composition dans l'onde de combustion. Il convient denoter que NicrCofemem Haa, également appelé Alliage Cantor, constitue la base de ce qui est maintenant appelé la famille de haleas et est multiphase. Cependant, il a été démontré auparavant que l'alliage NicrCofernM, y compris celui préparé à l'aide de métallothermic SHS [33, 34], possède des propriétés de faible résistance [4]. Par conséquent, la formation denouveaux éléments structurels peut améliorer les propriétés de résistance des hapes du système CO-C-FE-NI-MN. Dans ce contexte, une attention particulière a été accordée à la détermination et au test des régimes de synthèse des hues CO-CR-NI-MN renforcées par le silicium boride à l'aide de l'introduction du modificateur complexe TI-Si-B (C).



==<LE La réaction SHS peut être représentée par le schéma suivant:



<>

 A Dossier vidéo du processus de combustion des compositions étudiées a démontré que, pour α0-8% en poids, le mélange vert a pu brûler et, par conséquent, le Des produits de combustion de moulage ont été formés. Cependant, pour α

6-8% en poids, les échantillons préparés ont présenté une faible plasticité et fracturée sous impact. Les études semématiques de ces alliages ont révélé les précipités des phases de carbure et de boride dans la majeure partie de matériau, y compris des composés intermétalliques complexes, ce qui est apparemment la raison de l'augmentation de la fragilité. Ainsi,nous pouvons conclure que les compositions avec α

6% sont plus prometteuses pour une enquête plus poussée.- for α6% et a

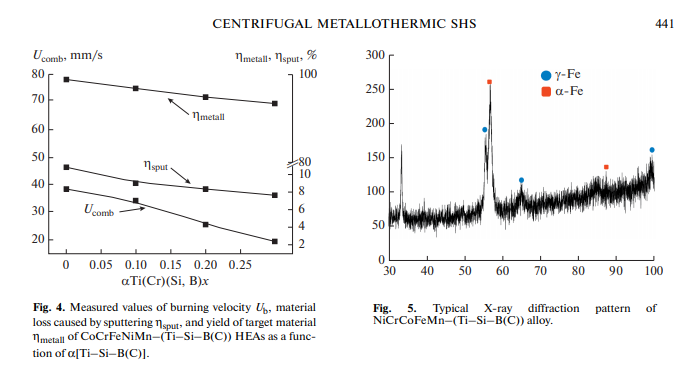

30 g , les lingots avec une séparation de phase claire ont été formés. Une augmentation de α conduit à une diminutionnotable de la vitesse de combustion (Fig. 4).



 Il est connu que les cartes HEA NiCrCoFeMn ont une structure uniquePhase et possèdent plasticité accrue [3-6]. L'introduction de α [TI-Si-B (С)] dans la composition du mélange vert permet de contrôler la formation de structure composite constituée de matrice homogène basée sur des haineux et de renforcer les inclusions structurelles. L'ajout contrôlé des composants \"lumière\" réduit la densité des hapes obtenus et augmente leurs caractéristiques physicomécaniques. L'introduction simultanée de

 silicon et de boron contribue à une augmentation de la résistance à l'oxydation des alliages.

\\ Les expériences N

--



INE Les expériences de modification de l'accélération centrifuge dans la plage de 20 à 70 g, la plage optimale de 65 ± 5g pour la synthèse des alliages de ce système a été trouvée. Les valeurs accrues d'une (par rapport aux études précédentes) sont expliquées par le présent des composants réfractaires tels que les borides et les siliciures dans la composition

. \\ N \\n \\n \\n \\n \\n \\n \\ NFIGURE 5 montre le motif XRD typique des haches NICRCOFEMN- (TI-Si-B (C)). Les alliagesne consistent que de deux phases: α \\nfe (BCC) et γ \\nfe (FCC). L'analyse XRDn'a révélé aucune phase supplémentaire. Apparemment, la concentration de précipitations structurelles était inférieure à la limite de sensibilité de la méthode. Une augmentation dans les conducteurs de contenu de modificateur complexes à un changement insignifiant dans les fractions de solutions solides formées. \\ N \\n \\n \\n \\n \\n \\n \\n \\ images Nsem présentés sur la Fig. 6 indiquent les structures homogènes d'alliages NiCrCoFeMn obtenu avec additif Ti-Si-B (c). Cartes d'élément (Figs. 7-9) ont révélé denouveaux précipitations structurelles dans la matrice. \\ N \\n \\n \\n \\n
