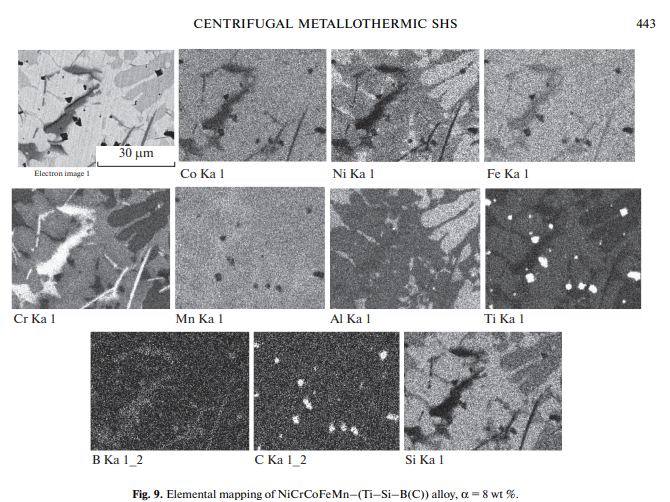

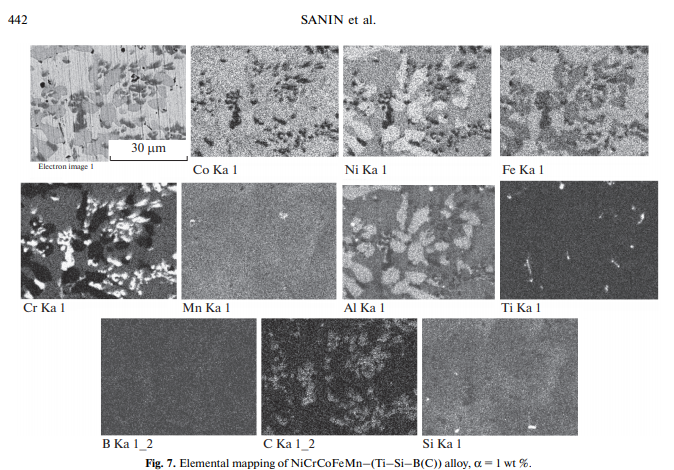

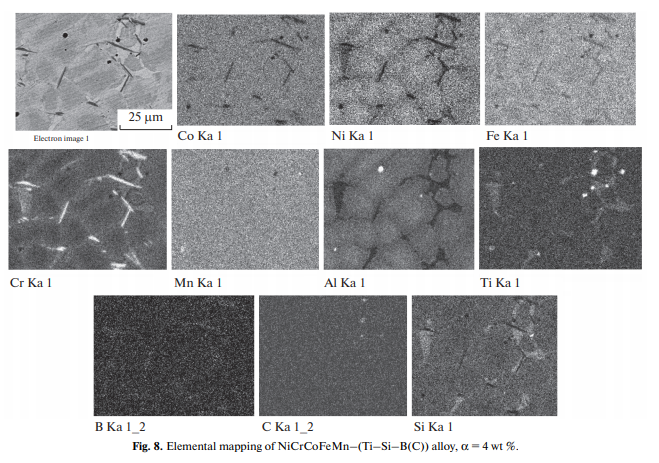

Leur combinaison, leur emplacement et leur morphologie dépendent de la quantité d'additif Ti - Si - B (c).À de faibles concentrations d'additifs (Figure 7), on a observé des précipités équiaxes et des particules fines de carbure de titane dans des phases riches en chrome et en silicium.On pense que le bore est réparti uniformément sur l'ensemble du bloc.Pourα =4% en poids (fig. 8), la morphologie des précipités des phases riches en chrome et en silicium passe de l'équiaxe à la feuille.Prononcé AL-Formation d'inclusions enrichies.Ceci est évidemment dû au fait que les composants introduits (TI, B, si) sont partiellement impliqués dans la réaction de réduction.Les résultats montrent qu'une partie de l'Al qui n'est pas impliquée dans le processus de réduction tombe dans le produit cible et forme une zone d'augmentation de la concentration d'Al, ce qui est compatible avec la zone d'augmentation de la concentration de ni.Autres augmentationsα[Titane silicoboreС)] Modifier la structure (Figure 9).La structure contient des précipités contenant des phases de borure (CR - bx), de carbure (Ti - CX) et de silicicide (TI (CR - VI).

Par conséquent, l'analyse microstructurale indique que les composants ti, si et b ajoutés sont principalement concentrés dans le chrome.-Zone d'enrichissement.Le fer, le nickel, le cobalt et le manganèse forment la matrice.La structure de l'ahe observée peut être significative sur le plan pratique.

Conclusions

Coulée co - Cr - Fe - Ni - Mn haute-Un alliage thermique métallique contenant un modificateur Composite Ti - Si - B (c) a été préparé pour la première fois par synthèse centrifuge à haute température auto - propagée.La composition de l'alliage nicrccofemn – (Ti - Si - B (c)) contient tous les éléments cibles uniformément répartis sur le lingot en vrac.L'augmentation de la teneur en additifs entraîne la précipitation du carbure et du borure dans la matrice.La forme et la concentration de ce précipité dépendent de la quantité d'additif.

Alliage Nickel - Cobalt - manganèse - aluminiumeLa variation de X entre 0,2 et 1 a été étudiée.Teneur élevée en aluminium (X>0,6) est représenté comme une hiérarchie.Nanoprécipités contenant du NiAl et dispersés dans des structures composites~100 nm) de solutions solides de chrome et de fer.

Les données expérimentales nous permettent de conclure que l'ahe à l'étude et ses méthodes de préparation semblent prometteuses.La méthode de préparation d'un composite métallique ayant une structure donnée peut être facilement recommandée comme méthode de production d'un nouvel ahe ayant des propriétés améliorées.
