Le alliage a été traité thermiquement à trois conditions de trempe différentes:

i Solubilisation (en S). 965 ° C pendant 1 heure suivie d'une trempe à l'huile.

ii Point le plus élevé vieillissement précipitations (P):. Après le traitement de solubilisation, 720 ° C pendant 8 h puis 2 h de temps de refroidissement vers 620 ° C puis, 620 ° C pendant 8 h et l'air de refroidissement .

iii Overaging (O):.. après le pic de précipitation de vieillissement, 800 ° C pendant 36 h suivi d'un refroidissement four

\\ micrographiesnOptical de la distribution Inconel 718 en alliage sont présentés à la Fig. 1a et b. La microstructure a été caractérisée par de grands grains irréguliers dans la plage de taille millimétrique. Comme cela se produit généralement lors de la solidification, chaque grain se développe par croissance dendritique, laissant derrière des régions interdendritiques décorées par des particules de seconde phase grossière, principalement δ (Ni3Nb), carbures MC et des phases de Laves, comme représenté sur la figure 1c. Les fractions de volume des carbides MC, des phases de laves et des aiguilles δ étaient respectivement de 1,3%, 0,6% et 4,4%. L'espacement entre les bras de dendrite secondaire était de 157 um ± 23 um.

Le zone de mesure dans chaque condition de caractère, d'une taille de 640 pm x 640 pm constitué d'un ou d'une quelques grains, comme le montre la EBSD cartes de la figure 2.a, b et c pour la solubilisation, le picaged et les états de précipitation surâgés, respectivement, wher-&101; le code de couleur indique la direction cristallographique de la surfacenormale à chaque fois.#

due aux différentes vitesses de diffusion de chaque élément chimique, les ségrégations chimiques sont attendus dans le matériau coulé à la dendrite escalader. La figure 3 montre l'intégralité des cartes de composition dans les trois zones représentatives pour les sept la plupart des éléments d'alliage importants de cet alliage:. Ni, Cr, Fe, Mo, Al, Ti et Nb. Les cartes montrent que Ni présenté une légère ségrégation vers les espaces interdendritiques et qu'il était absent de la seconde \\ particulesnPhase trouvées dans les zones interdendritiques. D'autre part, étant donné que la diffusion de CR et Fe est plus lente que les autres éléments [7,8], ils avaient tendance à être localisés dans la région principale des Dendrites. Dans le cas de Mo et al, leur contenu était inférieur à celui des autres éléments et a été distribué de manière homogène le long des différentes caractéristiques de la microstructure. Au contraire, Ti distincts fortement dans les zones interdendritiques, en prenant part à la formation des deuxièmes particules phases présentes dans ces régions, principalement des carbures MC. Enfin, NB se sépara vers la région extérieure Dendrites, dans la zone interdendritique et les seconde particulesphase. Par conséquent, et même si la moyenne teneur en Nb est de 5,1% en poids., La teneur en Nb dunoyau dendritique était aussi faible que 2% en poids., Tandis que lesniveaux de Nb dans les régions interdendritiques, loin des secondes particules-Phase, atteint 8% en poids.%. Les phases de laves et les aiguilles Δ sont apparues sous forme d'îles contenant environ 25% en poids.% NB. Aucune différence significative en termes de ségrégation chimique ont été trouvées à l'état de l'humeur, ce qui indique que les températures et les tempsne sont pas élevés ou assez longtemps, respectivement, pour homogénéiser la composition chimique.--

Finally , les précipités dans les conditions de pointe ont été caractérisées par TEM. La matrice d'alliage comprend une phase FCC � constituée d'une solution solide basée sur NI. La matrice est renforcée par une « phase de composition Ni3 (Ti, Al) et une BCT « FCC intermétallique » phase avec la composition Ni3Nb formée au cours du vieillissement [9]. La figure 4 montre les images TEM de l'échantillon dans l'état de pic âgé à différents agrandissements. Les précipitations \"\" \"présentent une forme de disque allongée, où

101; comme les précipités\" des précipités sont presque sphéroïdiens. Les deux avaient une taille moyenne de 20nm. La présence de précipités complexes comprenant deux demi-particules&sphéroïdales «particules sandwiching A», un précipité Disc#shape pourrait également être observée, comme illustré à la Fig. 4b.--

------ 2.2.

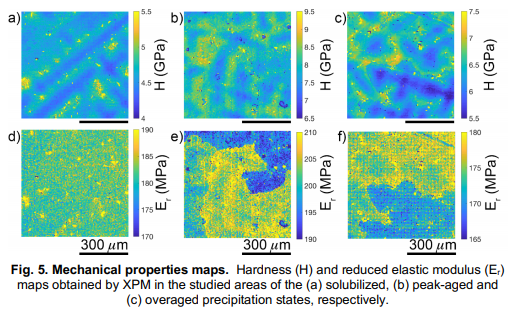

propriétés mécaniques la dureté (H) et réduit le module d'élasticité (Er) des cartes pour l'solubilisé, pic

aged et de l'état de précipitation survieillie sont représentés sur la Fig. 5 aC et DF, respectivement. Les valeurs de dureté moyenne, sans tenir compte des particules de seconde phase, étaient de 4,7, 7,8 et 6,2 GPa pour le solubilisée, picaged humeur et survieillie, respectivement. Cependant, les valeurs de dureté ont montré un fort gradient à l'échelle dendrite, avec des valeurs plus faibles dans lesnoyaux de dendrites qui ont tendance à augmenter vers les régions interdendritiques (Fig. 5.a

c). La différence de dureté entre lenoyau Dendrite et la région interdendritique

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n De plus, les deuxième phases situées dans les espaces interdendritiques, principalement des carbures MC, ont présenté les valeurs de dureté les plus élevées (jusqu'à 30 GPA). \\ N \\n \\n \\n \\n \\n \\n \\n \\n
