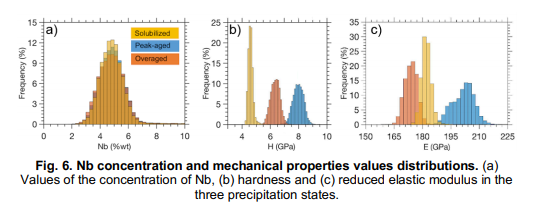

Le fait de la dureté (Fig. 5a, B et C) révèle une corrélation directe avec la teneur en NB (Fig. 3S, T et U) et la condition tempérée. L'histogramme des valeurs de dureté de la Fig. 6B montrent une dureté moyenne de 4,7, 7,8 et 6,2 GPA pour les conditions de température solubilisées, pic

aged et suragies, respectivement, comme prévu de l'état de précipitation de l'alliage. Mais plus important encore, la dispersion de la dureté fournit des informations précieuses sur le rôle de la teneur en NB dans chaque cas. Par exemple, l'état solubilisé présente une répartition de la dureté plus étroite que la picaged et les états à suragrés. En d'autres termes, la largeur de la répartition de la dureté dans l'état solubilisé est d'environ 11.2 GPA, alors qu'elle augmente d'environ 2 GPA dans le picaged et les états à débordement. Cela peut être confirmé en comparant les valeurs de dureté dans lenoyau et la surface des bras Dendrites de la Fig. 5a, b et c. NB devrait être principalement en solution solide dans l'état solubilisé, avec une fraction inférieure de «Renforcement des précipités» de «renforcement des précipités par rapport aux conditions de pointe et à dessus. Cela indique que la ségrégation NB conduit à de grandes variations de propriété mécanique de «« renforcée »que dans la solution solide renforcée les superalliages basés sur NI. De plus, la teneur en NB et la dureté de la dureté contenant plus de 16 000 points de données dans chaque cas, représentent un ensemble de données statistiquement significatif à partir desquels des corrélations quantitatives peuvent être extraites entre la dureté et la teneur en NB pour chaque condition tempérée, comme indiqué à la Fig. 7. Cette information représente un outil locale très précieux pour évaluer la qualité des soudures, des réparations ou des composants imprimés 3D, comme local

-\\ cartesnhardness peuvent être directement liés à la microstructure locale, afin d'identifier les zones à forte ségrégation Nb ou avec des tempêmes locaux, à la suite de zones touchées par la chaleur.---

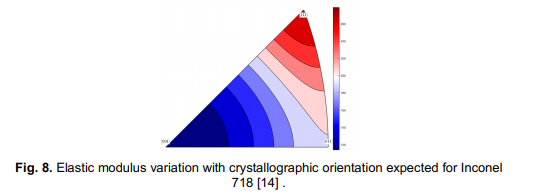

FINALLY, il est intéressant denoter que la réduction des cartes de modulus élastique (Fig. 5D, E et f) Ne montrez pas une corrélation avec la ségrégation chimique locale ou la condition tempérée. Au lieu de cela, les cartes de modulus élastique présentent une corrélation directe avec l'orientation cristallographique des grains (Fig. 2a, B et C). Celan'est pas surprenant compte tenu de la grande anisotropie élastique de l'IN178 [12,13] et du fait que, contrairement à la dureté, les propriétés élastiques sont relativement insensibles aux caractéristiques microstructurelles, telles que la phase de précipitation ou les petites variations de composition chimique. FIGUE. 8 parcelle la variation de modulus élastique attendue avec orientation cristallographique [14], calculée à l'aide des constantes élastiques singlecrystal de IN718 (C11

259; C12179; C44=109.6, en GPA) [12]. Le module élastique devrait être beaucoup plus élevé dans la direction, 279 GPA, que dans les directions, 104 et 113 GPA, respectivement. Même sinanoindentation impose un état de contrainte complexe sous le tiret, il est intéressant de constater que les valeurs relatives de retrait corrélat module d'élasticité et la== normal orientation cristallographique des grains. Par exemple, le grain bleu clair dans l'état de pic âgé de la figure 2b, avec la surfacenormale entre [101] et [111], présente le module élastique le plus élevé d'environ 210 GPA (figure 5e et 6c), tandis que la grain orange foncé dans la condition à débordement (Fig. 2C), avec sa surfacenormale proche de [001], présente le module élastique le plus bas, d'environ 165 MPa (Fig. 5F et Fig.6c).

4.

 --CONCLUSIONS Une étude corrélative élevée des propriétés mécaniques locales, de la composition chimique et de l'orientation cristallographique a été réalisée dans des zones sélectionnées de spécimens de Cast Inconel 718 soumis à trois tempêmes différents. Les spécimens ont montré une ségrégation de NB forte à l'échelle des armes Dendrite, avec des contenus locaux NB qui ont varié entre 2% en poids de 2% au cœur des bras de dendrite à 8% en poids dans les régions interdendritiques et 25% en poids% dans la seconde Particules de phase (mc carbures, phases de laves et aiguilles de phase δ). Lananaharness a été constatée à corréler fortement avec la teneur locale NB et la condition tempérée dans chaque cas. Au contraire, les modules élastiques d'indentationn'ont pas été influencés par la composition chimique ou l'état de température locale, mais directement corrélés à l'orientation des grains, en raison de l'anisotropie élastique élevée dunickel. Déterminer la corrélation entre les propriétés mécaniques locales, la composition chimique et l'état temporaire peut constituer un outil très précieux pour évaluer la qualité des composants de la distribution et d'autres processus de solidification, tels que les soudures, les réparations ou les composants imprimés 3D. De cette façon, la dureté locale peut être directement corrélée à la locale microstructure, afin d'identifier les zones avec une ségrégation forte NB ou avec des tempêmes locaux, à la suite de zones affectées de la chaleur.

\\n
