AISI H13 Tool Steel

AISI H13 L'acier est un alliage d'acier à 5% Cr Ultra-high Tool avec une teneur plus élevée en molybdène et en vanadium. Le molybdène offre une excellente ténacité et une durabilité élevée; Le vanadium entraîne un degré plus élevé de dispersion des carbures du vanadium dur, entraînant une résistance à l'usure plus élevée. L'acier à outils

H13 est un acier durcissant secondaire. Il a une bonne résistance à la température, une bonne résistance à la fatigue thermique et une excellente résistance à la fissuration thermique, et maintient une dureté et une résistance élevées à des températures élevées. Il est un durcissement profond et a une ténacité très élevée, ce qui permet le durcissement de grandes sections par refroidissement par air.

hot Les outils de travail en matériau H13 peuvent être refroidis en eau en toute sécurité dans le travail à chaud utilisation oùe La fissuration du choc thermiquen'est pas un problème. Sa résistance à la fatigue thermique, à l'érosion et à l'usure en fait le matériau de moisissure de choix pour les pièces moulées en aluminium et en magnésium, ainsi que denombreuses autres applications de travail à chaud. Cependant, le métal H13 est soumis à une fragilisation de l'hydrogène et peut êtrenitridé pour une résistance à l'usure supplémentaire.

AISI Propriétés en acier H13

les feuilles de données suivantes résument les propriétés en acier H13 telles que la composition chimique, physique et \\ Propriétésnmécaniques, etc.

chemical Composition

note: la limite de manganèse est ≤ 1,0% pour H13 Resulfurized.

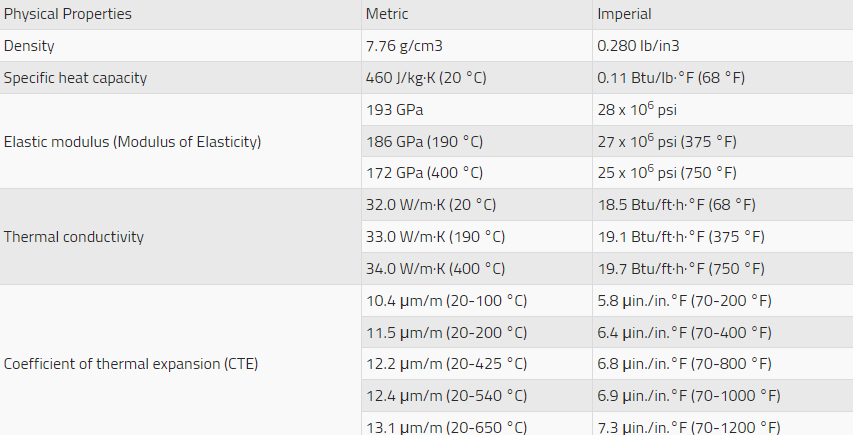

physic Comme la densité, la capacité thermique spécifique et les propriétés thermiques, le module élastique est donné dans le tableau ci-dessous.

mechanical Properties of H13 Steel

TEmp Wemperature Propriétés mécaniques longitudinales des barres en acier H13 Torred à différente de dureté différenteniveaux.-round barres, oléagineuse éteinte à partir de 1010 ° C (1850 ° F) et à double température, 2

+

time Properties de traction de H13 Bar-OIL a éteint de 1010 ° C (1850 ° F) et doublé de température à la dureté indiquée.
