Résumé

Les résultats montrent que l'expérience de dilatation thermique peut être utilisée pour mesurer la température C - solvus de quatre superalliages monocristallins à base de nickel (SX), dont l'un contient des terres rares. & Et trois variantes sans re.En prenant cmsx - 4 comme exemple, les résultats expérimentaux sont en bon accord avec les résultats thermodynamiques numériques obtenus par la méthode de calcul thermique.Pour

Les résultats expérimentaux et calculés de trois types d'alliages sans terres rares sont présentés.TransfertLa microscopie électronique montre que la composition chimique de la phase C et de la phase C peut être bien prédite.Nous utilisons également l'échographie par résonance & La spectroscopie (RUS) montre comment les coefficients d'élasticité dépendent de la composition chimique et de la température.Les résultats sont discutés en fonction des résultats rapportés dans la littérature.Les domaines dans lesquels des travaux supplémentaires sont nécessaires ont été mis en évidence.

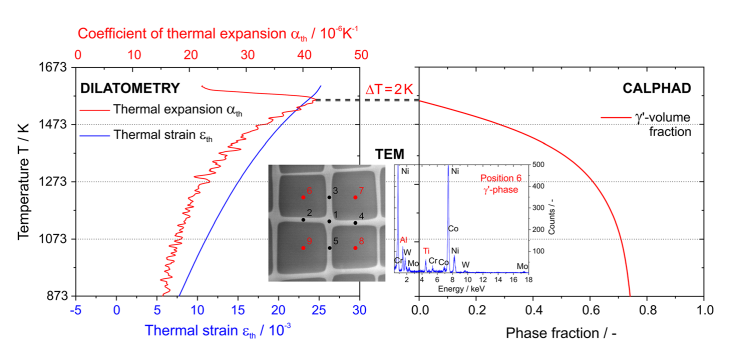

Résumé graphique

Introduction

Les superalliages monocristallins à base de nickel (SXS) sont utilisés pour fabriquer des aubes de turbine dont la température de fonctionnement est supérieure à 1000 °C. Ils doivent supporter un spectre de charge comprenant le fluage, la fatigue thermique et la corrosion thermique.La résistance au fluage, c'est - à - dire la capacité de résister à une déformation lente mais continue, est la plus importante.Il est bien connu que l'intensité du SXS dépend de la microstructure composée de particules cubiques C sous - microns. & (structure cristalline: phase L12 ordonnée; Fraction volumique: 70 vol.%), séparée par un canal C mince (structure cristalline: FCC; Fraction volumique: près de 30 vol.%), par exemple [1 - 4].Les structures cristallines des deux phases sont similaires, de sorte que les particules C ordonnées peuvent être disposées de façon cohérente lorsqu'elles sont refroidies à haute température. & Précipitation dans la matrice c.La constante de réseau d des deux phases est différente.Monocristal à base de nickel

Superalliage, on trouve souvent: courant continu & Washington.L'inadéquation du réseau associé entraîne une augmentation de l'énergie de déformation élastique, par exemple [5, 6].Cette inadéquation et certaines de ses conséquences, comme son effet sur la forme des particules C, & Les forces peach - ko ¨ Hler agissant sur les réseaux de dislocation de canaux, de dérive et d’interface ont été discutées dans la littérature, par exemple [7 - 15].Ordre C & Les particules représentent un obstacle au Mouvement des dislocations.

Ils ne sont pas complètement impénétrables, mais les dislocations sont plus difficiles à passer par l'ordre c que par la phase FCC & C Canal.L'art de la conception SX repose en partie sur le fait de rendre la dislocation aussi difficile que possible à couper en phase C, ce qui rend l'optique - &

Maximiser la résistance au fluage.Rendre la coupe difficile est lié à l'augmentation de l'énergie limite inverse (APB), par exemple [16 - 20], qui est l'un des mécanismes de base les plus importants dans la plasticité cristalline: la coupe par paires de la phase C, par exemple, & [21 - 23].Bien qu'il existe des différences dans la littérature sur les aspects spécifiques de ce processus de coupe, les chercheurs de SX des milieux universitaires et industriels croient que la conception a une fraction volumique élevée en C et une & C - solvus TEM & La température et la composition chimique produisent une énergie de faille plane élevée qui affecte les propriétés physiques de l'APB et de la faille.C &

La température du soluté est considérée comme particulièrement importante et a été soulignée comme température de référence dans de nombreuses publications scientifiques et techniques SX, par exemple [24 - 31].

Les propriétés thermodynamiques de quatre types de SXS, erbo / 1 (avec re, un alliage de type cmsx - 4) et de trois variantes erbo / 15 (sans re, avec des niveaux plus élevés de Mo, Ti et w) ont été étudiées en détail.Il mesure la rigidité élastique et le coefficient de dilatation thermique en fonction de la température à l'aide du spectre ultrasonore de résonance (RUS) et d'un dilatomètre.Des différences dans les propriétés de fluage de ces quatre alliages ont récemment été démontrées [32, 33].
