Ligne de refendage automatique

S machine à litière, découpeuse, ligne de refendage

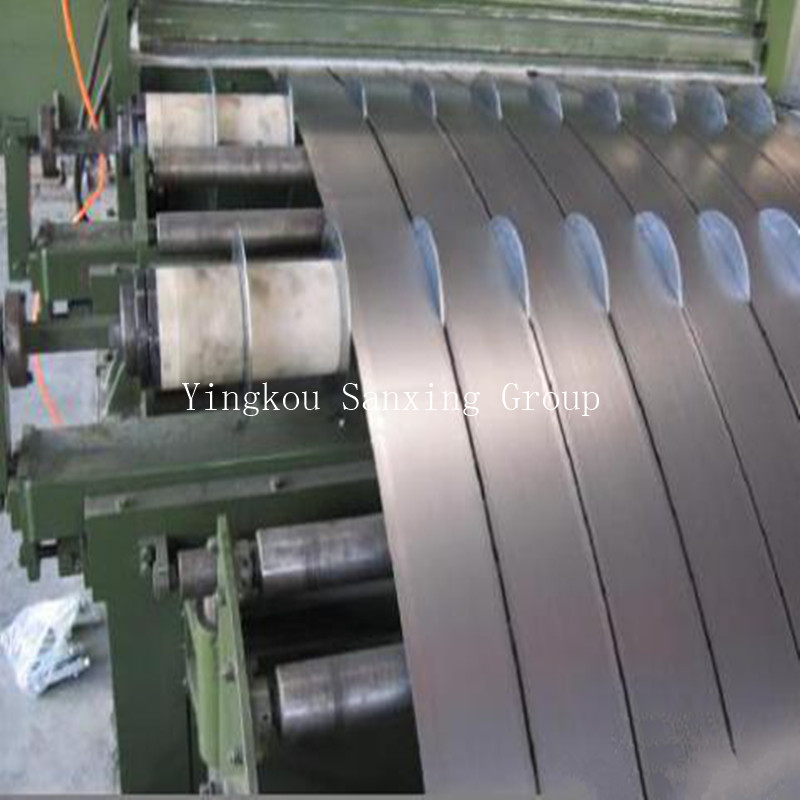

La machine à refendre est utilisée pour couper la tôle d'acier au silicium, la bobine d'aluminium, la bobine galvanisée, l'acier inoxydable, l'acier au carbone commun et d'autres feuilles de bobine en plusieurs petites bandes le long de la direction de la longueur.

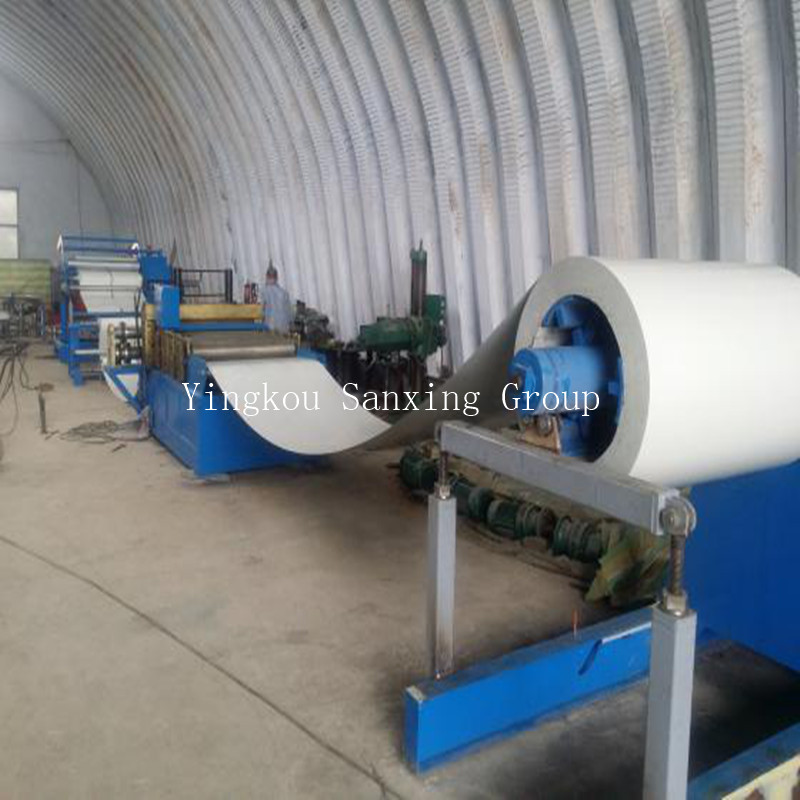

Composants de la machine à refendre

  1. chariot d'alimentation hydraulique

2. hydraulique interne   dérouleur

3. Pont de transition

4. machine de cisaillement longitudinale

5. machine à ourler

6. Pont de transition

7. stations de surtension hydrauliques

8. enrouleur de pince hydraulique

9. chariot hydraulique de décharge

10. Systèmes hydrauliques

11. Systèmes de commande électrique

Propriétés techniques et paramètres de la machine à bande de cisaillement longitudinal

Matériau de la bande: feuille enduite de couleur

Épaisseur de matériau:   0,2 à 1,5 mm

Largeur du matériau:   1000 millimètres

W huit   de matière: 5 T max

S pipi:   0 à 60 m / min

  Nombre de barres:   12 bandes / 1 mm d'épaisseur;   20 bande /   0,5 mm d'épaisseur;

  Non-rectitude unilatérale:   ≤ 0,05 mm / m

  W erreur idth:   ± 0,03 millimètre

Fraises de cisaillement: épaisseur 1,0 mm ≤ 0,03 mm (maximum)

  Zone de production: environ 20 m × largeur 7,5 m × haut 2 m
