1.0 Introduction

Un convertisseur de signaux HDMI - to - cvbs convertit un signal vidéo ou audio HDM en un signal vidéo Composite av (cvbs), un signal audio stéréo FL / fr et un signal HDMI.Le signal de ligne du système DVI est également pris en charge.Aide l 'utilisateur à convertir un signal vidéo de haute qualité HDMI en un signal cvbs normal (résolution de définition standard 4801, 576i,). Pour la diffusion à la télévision, un magnétoscope VHS, un magnétoscope DVD et ainsi de suite.

2.0 fonctions

Un.La conversion matérielle, c 'est - à - dire l' insertion immédiate, sans pilote logiciel

Deux.Compatibilité HDMI 1.3

Trois.Supporte les formats de télévision standard NTSC et PAL

Quatre.Une entrée HDMI, une sortie av, une sortie stéréo

    Entrée: HDMI x 1

    Sortie: cvbs x 1; L / R x 1 HDMI x 1

Cinq.HDMI saisie: 480p, 576p, 720p, 1080i, 1080p @ 60HZ

Six.Compatibilité des modes DVI & 35120; 6001024x761280 & & 3939320; 7201280 & 32320; 10241920 & 35320; 1080 / 60HZ

Numéro 7.Appui à l 'accord HDCP, à l' accord HDMI 1.3

Huit.Cvbs Output: 480i, 576i

Neuf.Sortie audio: Canal L / R

HDMI Output: HDMI by - pass

Taille: 100mm (largeur) x102 mm (profondeur) x - 25 mm (hauteur)

3.0 accessoires d'emballage:

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

1. HDMI - cvbs / HDMI - 1

Manuel de l 'utilisateur

Équipements électriques 1

4.0 description du tableau

DC - 5V: DC - 5V input port

Lampe indicateur de puissance

HDMI Input: HDMI input port

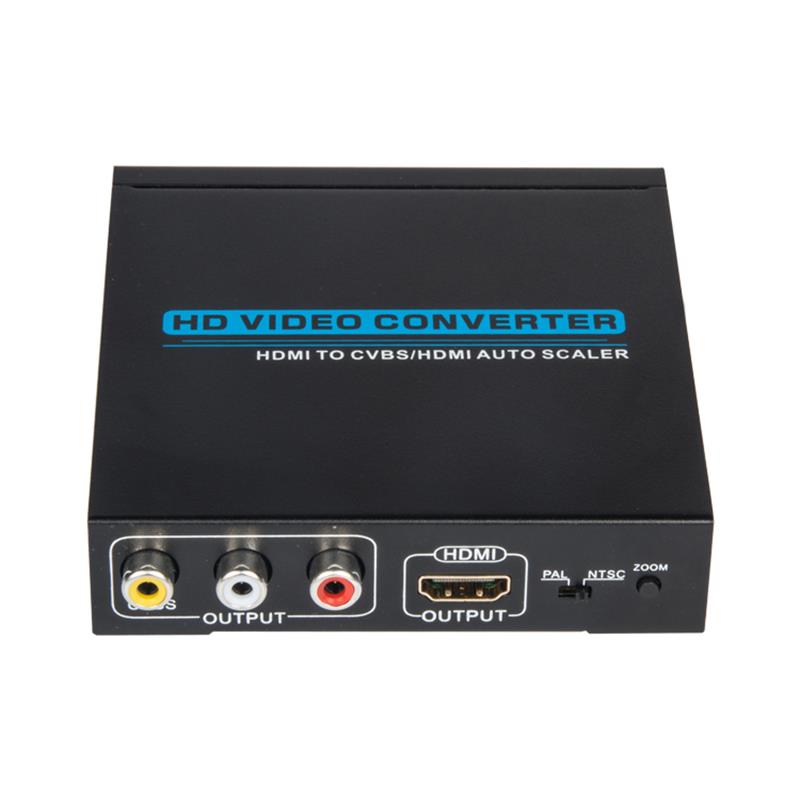

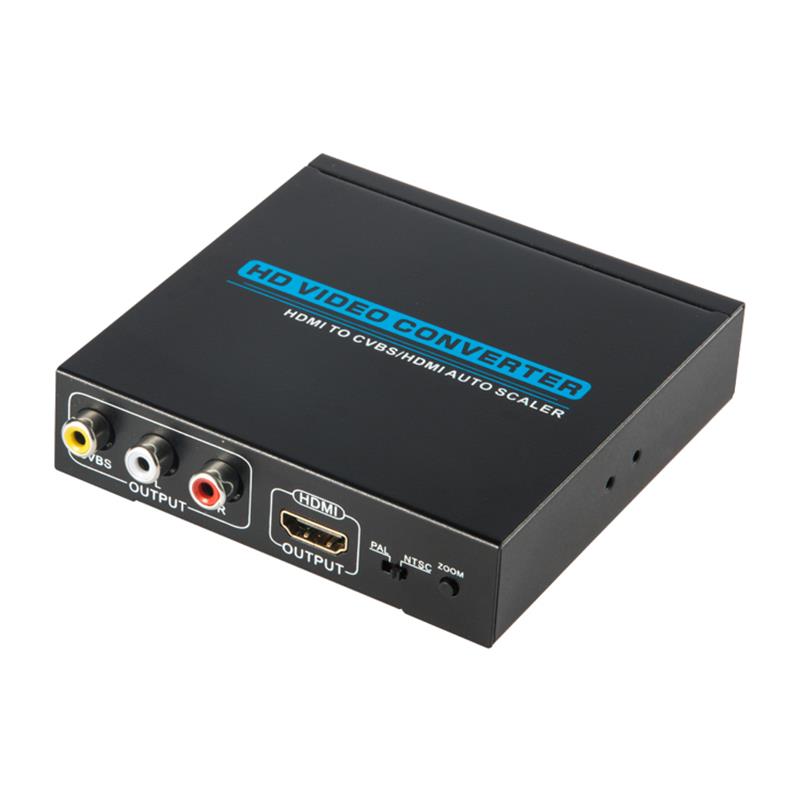

A / V Output: Connection of TV or video Players;   Interface cvbs (fourniture de NTSC / PAL)

HDMI Output: Connection HDTV

PAL / NTSC: PAL and NTSC standard format selector switch

Bouton zoom & ‧‧;: modifier la taille de l 'image affichée à l' écran

5.0 domaines d'application

A, civil: boîtes de toit, XBOX360, PS3, lecteur HD.

Secteur industriel: caméras HD   Le dispositif d 'affichage remplacera le moniteur de télévision HDMI à grand écran   Réduction des coûts et de l 'espace.
