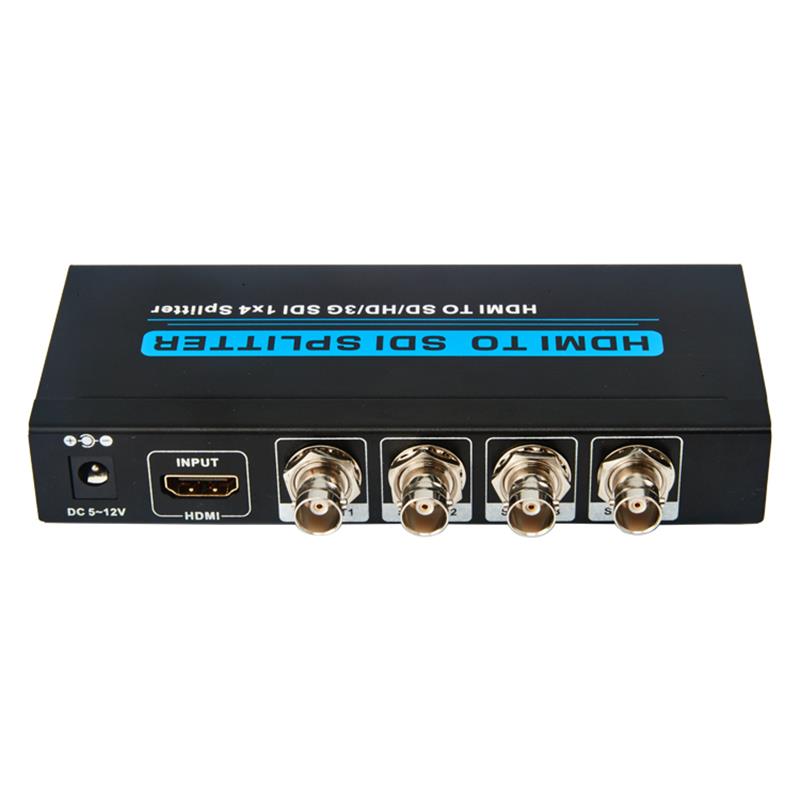

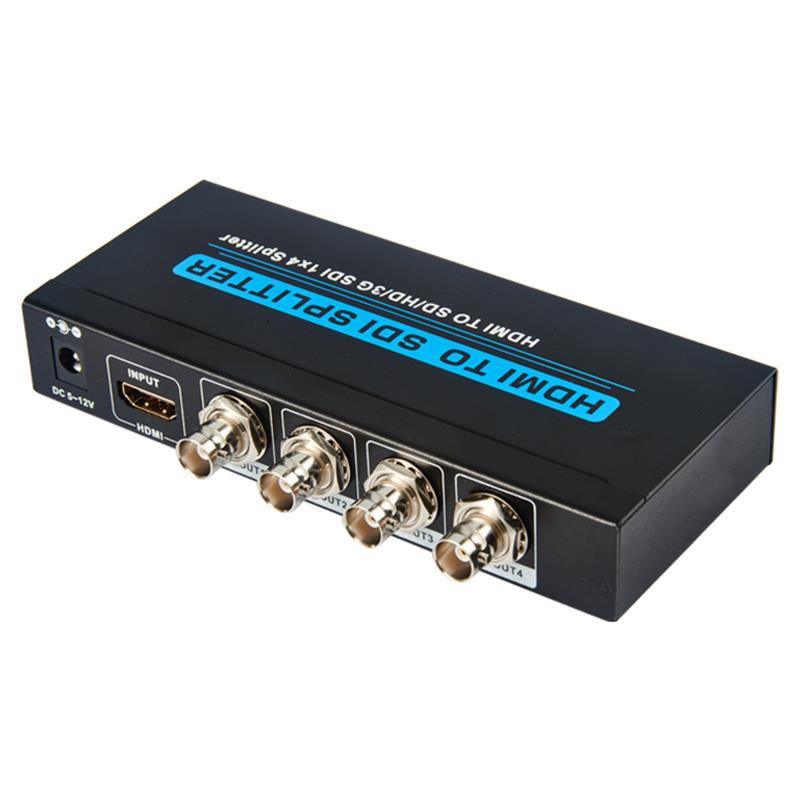

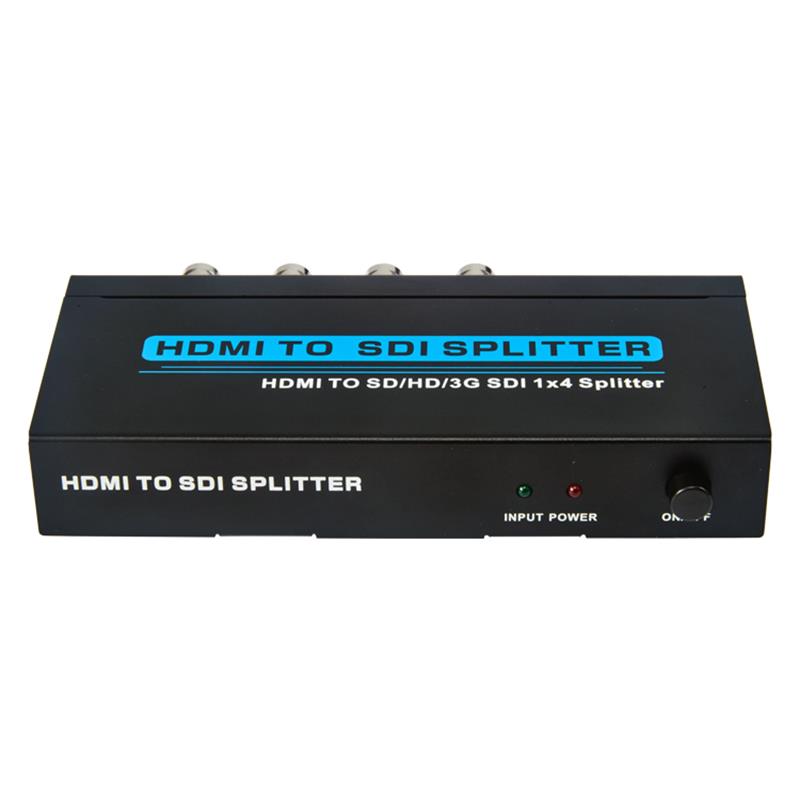

1.0 Introduction

La répartition des distributeurs HDMI - SDI 1 x 4 SDI permet à une source vidéo HDMI d 'être affichée simultanément sur quatre SDI / HD - SDI / 3G - SDI.Ce produit contient une identification automatique et compatible avec le SD - SDI, HD - SDI, 3G - SDI tous les formats de signaux SDI.La largeur de bande de 2,97 Gbps est supportée pour une transmission sans perte à longue distance.

2.0 fonctions

Un.         1 HDMI   Input   Signal   Diviser   A   SDI   Couler   Matériel.

Deux.         Appui HDMI 1.3, hdcp1.1 / 1.2

Trois.         Supporte 8 bit, 12 BIT, 24 BIT, 32 Bit, 36 bit couleur foncée.

Quatre.         Appui à la comptabilisation des heures de saisie HDMI: 4801 / 59.94, 576 I, 720 P / 50 / 59.94 / 60, 1080i / 50 / 59.94 / 60, 1080p / 23.98 / 24 / 25 / 29.97 / 30 / 59.94 / 60.

Cinq.         Supporte les formats vidéo SD - SDI (270mb / s), HD - SDI (1485gb / s), 3G - SDI (297gb / s).

Six.         Convertit le signal HDMI en SDI:   480i / 576i à SD - SDI (SMPTE - 259m - C, taux binaire 270mbit / s)   720P / 1080i à HD - SDI   1.485 / 1.001 Gigabit / s)   1080p à 3G - SDI (SMPTE 424m / 425m - Ab, taux binaire 2970gbit / s et   2.970 / 1.001 Gigabit / s)

Numéro 7.         équilibrage de câble intégré, récupération d 'horloge et entraînement.

Huit.         Prend en charge une résolution allant jusqu 'à 1920 & 352120; 1080 / 60HZ.

Neuf.         La distance d 'entrée et de sortie du signal supporte le signal SD à 300 mètres, le signal HD à 200 mètres et le signal 3G à 100 mètres.

Dix.   Supporte une entrée de tension large de 5 à 12 v.

3,0 paquets

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

1) séparateurs HDMI à 1X4

2) 5v1a adaptateur d 'alimentation en courant continu

3) Manuel opérationnel 1

4.0 normes

Version HDMI 1.3

Version HDCP

Dissector input port ---------------------------------------------------------------------------------

Dissector Output Port -----------------------------------------------------------------------

Taux de transmission SDI - - - - 2 970 Gbit / s et 2 970 / 1 001 Gbit / s

Résolution d 'entrée / sortie - 4801, 576i, 720P / 50 / 59.94, 60, 1080i / 50 / 59.94 / 60

Équipements d 'alimentation électrique

ESD Protection of Human Body Model ----------------------------------------------------------------------

    ± 4 kV (décharge de contact)

Taille (mm) - - - 150 (longueur) x 65 (largeur) x 25 (hauteur)

Poids: 350g

Température de fonctionnement: 0 °C ~ 40 °C / 32 °F ~ 104 °F

Température de stockage - 20 °C ~ 60 °C / - 4 °F ~ 140 °F

Humidité relative: 20%

Consommation maximale d 'énergie
