1.0 Introduction

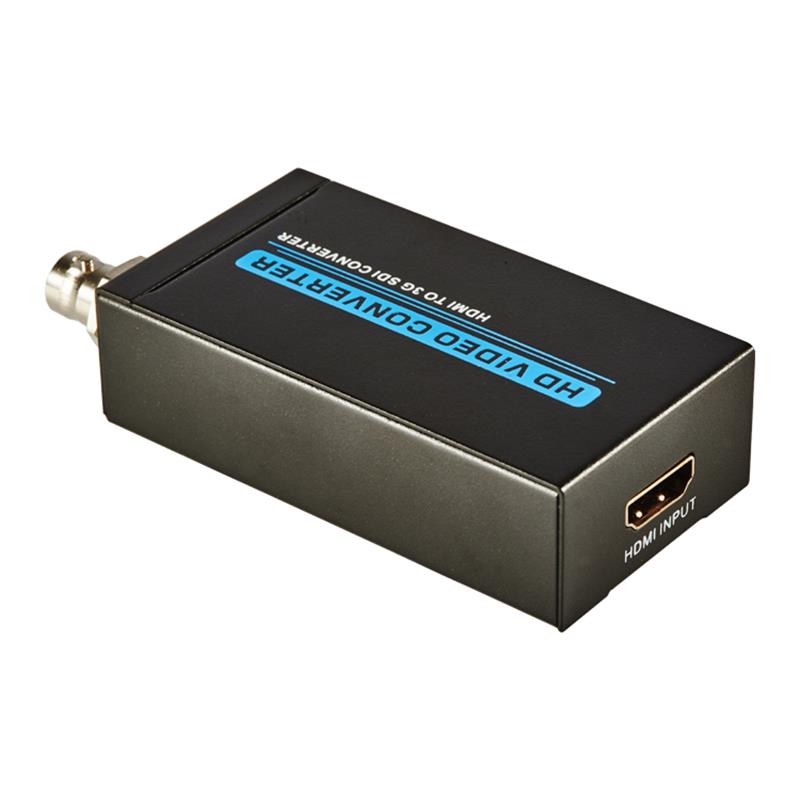

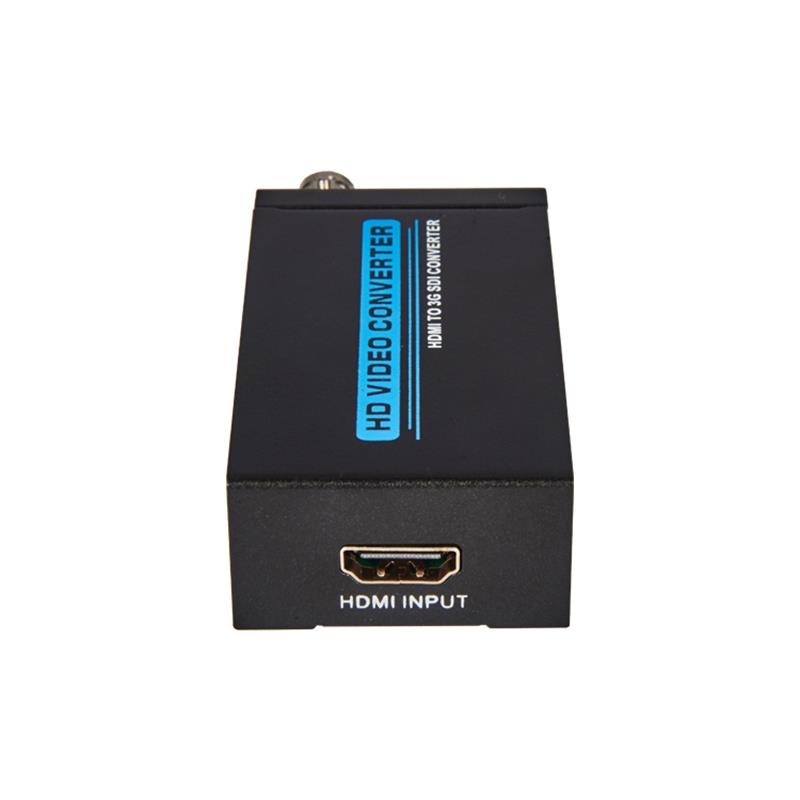

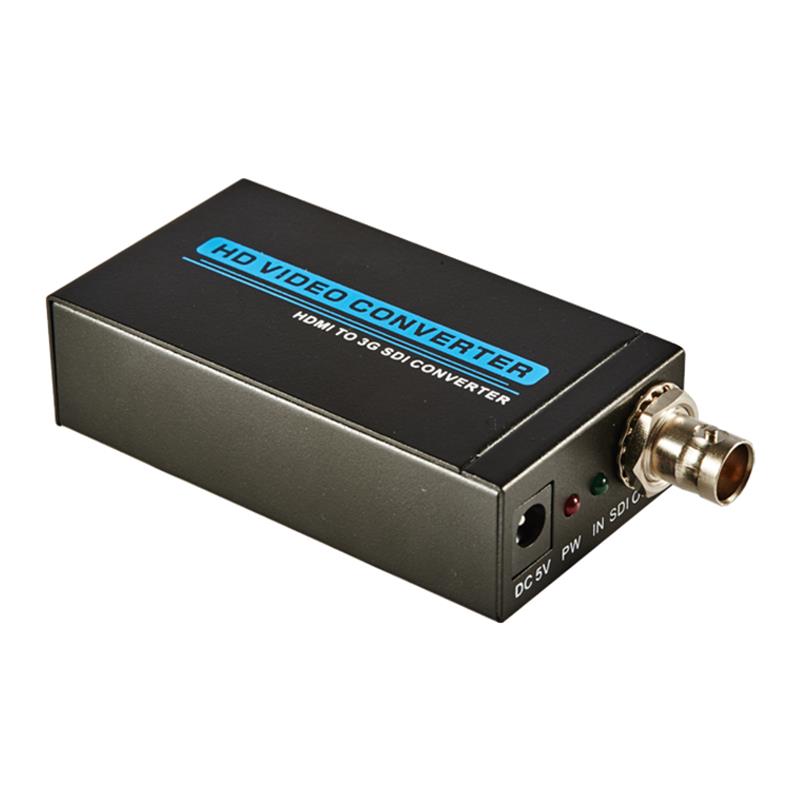

Le convertisseur mini - HDMI - to - SDI permet l 'affichage du signal HDMI sur l' affichage SDI, tout en assurant un taux binaire élevé de 2 970 Gbit / s pour fournir un signal à haute résolution sans perte.Pour les professionnels, cela signifie qu 'il est maintenant plus facile de convertir un signal HDMI à haute résolution audio en une transmission à longue distance et d' afficher votre travail sur un affichage SDI.

2.0 fonctions

2.01 appui à hdmi1.3 hdcp1.1 / 1.2

Article 2.02 La source HDMI est affichée sur l 'affichage SDI. Les interfaces SDI fonctionnent à des débits binaires de 2 970 Gbit / s, 2 970 / 1 001 Gbit / s,

1.485 Gbit / s, 1.485 / 1.001 Gbit / s et 270 MB / s.

2.03 prise en compte du temps de saisie de HDMI: 4801 / 59.94, 576i, 720P / 50 / 59.94 / 60, 1080i / 50 / 59.94 / 60, 1080p / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.

2.04 convertir le signal HDMI en SDI:

480i / 576i à SD - SDI (SMPTE - 259m - C, taux binaire 270mbit / s), 720P / 1080i à HD - SDI   1.485 / 1.001 GBT / s, 1080p à 3G - SDI (SMPTE 424m / 425m - Ab, taux binaire 2970gbit / s)   Et 2.970 / 1.001 Gbit / s)

2.05 prise en charge des distances de sortie SDI maximales de 100 mètres (3G - SDI) et 200 mètres   (HD - SDI) ou 300 mètres (SD - SDI)

3.0 accessoires d'emballage:

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

1) un convertisseur HDMI - SDI

2) 5V adaptateurs d'alimentation en courant continu - 1

3) Manuel de l 'utilisateur

4.0 normes

Port d 'entrée   Un HDMI.

Output Port ---------------------------------------------------------------------------------------------------------------

Taux de transmission SDI - 2.970 Gbit / s et 2.970 / 1.001 Gbit / s

Résolution d 'entrée / sortie - 4801, 576i, 720P / 50 / 59.94, 60, 1080i / 50 / 59.94 / 60   1080p / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

Équipement d 'alimentation électrique

ESD Protection of Human Body Model ----------------------------------------------------------------------   ± 4 kV (décharge de contact)

Taille: 82 mm x 43,5 mm x 23 mm

Poids: 150g

Température de fonctionnement: 0 °C ~ 40 °C / 32 °F ~ 104 °F

Température de stockage - 20 °C ~ 60 °C / - 4 °F ~ 140 °F

Humidité relative: 20%

Consommation maximale d 'électricité
