1.0 Introduction

Le convertisseur audio HDMI à VGA + R / l convertit le signal HDMI numérique en signaux vidéo et audio R / l analogiques.Il permet aux utilisateurs d 'apprécier des images et des sons à haute résolution lorsqu' ils regardent des films ou jouent à des jeux sur des écrans ou des projecteurs VGA traditionnels.

Il offre des solutions aux centres de loisirs numériques, aux sites de vente et de projection de télévision haute définition, à la télévision, à la télévision et à la télévision,   Boîtes de toit, DVD et usines de projection, espace sonore et sécurité, contrôle des centres de données, diffusion de l'information, démonstration de salles de conférence, environnement de formation dans les écoles et les entreprises.

2.0 fonctions

Les commutateurs d 'amplificateurs HDMI de la série ont de nombreuses fonctions qui leur permettent d' exécuter de manière optimale.Dans ces fonctions, vous trouverez:

1, facile à utiliser: installer en seconde, pas besoin de réglage.

Conversion: le HDMI complet peut être converti en VGA vidéo et R / l audio

Output

Appui au HDCP 1.2

Supporte la largeur de bande d 'entrée HDMI pour chaque canal 165mhz / 165gbps (canal entier 675gbps).

Sortie vidéo analogique à 10 bits supportant jusqu 'à uxga et 1080P

LED indique le signal et le mode d 'alimentation.

Électricité (voir Paramètres techniques).

3.0 accessoires d'emballage:

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

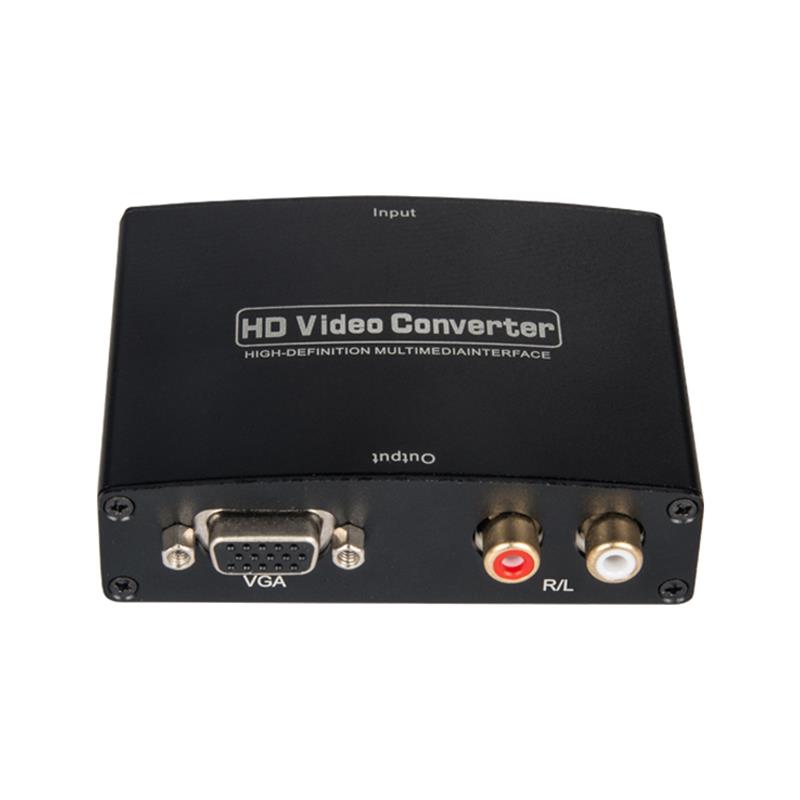

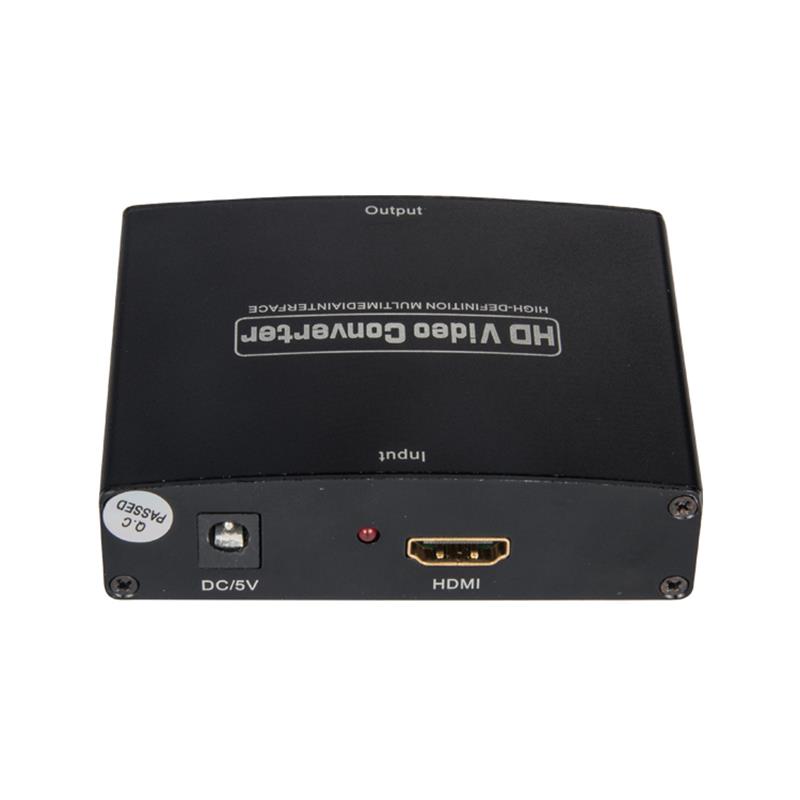

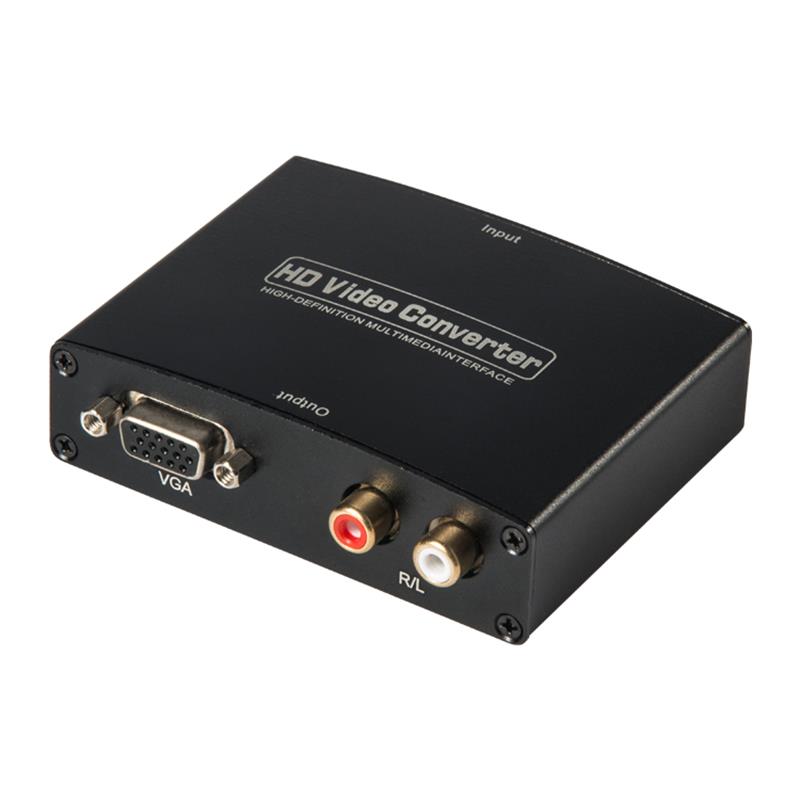

Un.HDMI au convertisseur VGA

Deux.5V adaptateur d 'alimentation en courant continu

Trois.Manuel de l 'utilisateur

4.0 normes

Input Video Signal 0,5 - 1,0 volts P - p

Saisissez le signal DDC ------------------------------------------------------------------------- 5 volts P - P (TTL)

Input Connection ------------------------------------------------------------------------- Type a   Filet interne

Output Connection VGA, R / l

Entrée vidéo HDMI   Format ------------------------------------------------------------------------ 480i / 576i / 480p / 576p / 720P / 1080i / 1080P

Interface VGA   Video Output Format 480i / 576i / 480p / 576p / 720P / 1080i / 1080P

Audio Output Format Canal 2

Vertical Frequency   Portée 50 / 60 hertz

Input video   Amplificateur de bande passante 1.65gbps / 165mhz

Size (long x large x hauteur) - - --------------------------------------------------------------------------------- 88x 68x25,5 mm

Poids net ---------------------------------------------------------------------------------- 0,68 kg

Promets... Finite Guarantee --------------------------------------------------- Pièces détachées et accessoires   Travail

Manipuler   Température ----------------------------------------------------------------------------- 0 à 70. C

Humidité de travail Humidité relative de 10 à 85% (néant)   Condensation

Température de stockage     - 10 à 80. C

Stockage de l 'humidité Humidité relative de 5 à 95% (néant)   Condensation

Alimentation électrique externe   Approvisionnement DC 5V 1A

Consommation d 'énergie (maximum) ----------------------------------------------------------------------- Cinq watts.

Unité de conversion Ce, FCC, ROHS

Alimentation électrique Ce, FCC, PSE, TK, UL

Adaptateur d 'alimentation en courant alternatif USA Standard   Standard

Manuel de l 'utilisateur Version anglaise
