1.0 Introduction

HDMI à l 'amplificateur SDI, le signal HDMI peut être transmis à distance par câble coaxial unique, avec une vitesse de transmission rapide, sans compression, aucun retard, etc., ce qui réduit considérablement le coût de la transmission à distance du signal HDMI de 100 à 300 mètres.

2.0 fonctions

Un.Les interfaces SDI fonctionnent à des taux binaires de 2 970 G bit / s, 2 970 / 1 001g bit / s et 1 485.   G bits / s, 1485 / 1001g bits / s et 270mb / S.

Deux.Appui à la comptabilisation des heures de saisie HDMI: 4801 / 59.94, 576i, 720P / 50 / 59.94 / 601080i / 50 / 59.94 / 60, 1080p / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60.

Trois.HDMI à SDI extedner:

(3.1) 480i / 576i à SD - SDI (SMPTE 259m - C, vitesse 270m bit / s) 720p / 1080i à HD - SDI (SMPTE 292m, vitesse 1 485 G bit / s ou   1.485 / 1.001 G bit / s)

(3.2) 1080p à 3G - SDI (SMPTE 424m / 425m - Ab, taux binaire 2970g - bit / s)   Et 2.970 / 1.001 G bit / s)

Quatre.Le SDI supporte la distance entre TX et RX: 100 mètres (3G - SDI), 200 mètres (HD - SDI) ou 300 mètres (SD - SDI).

3.0 contenu de l'emballage

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

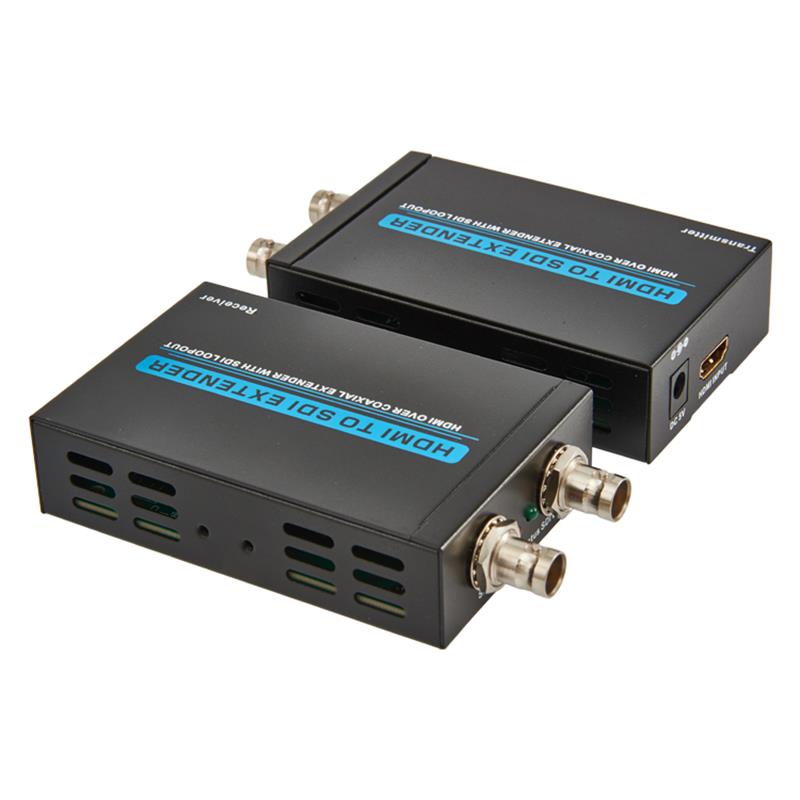

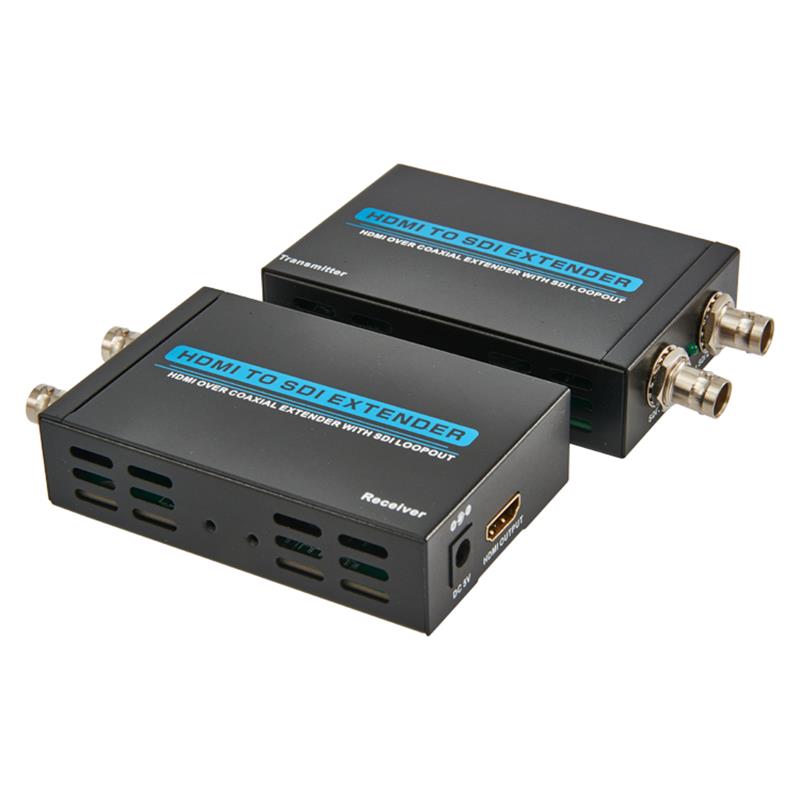

HDMI amplifier TX

HDMI amplifier RX

5v1a adaptateur d 'alimentation en courant continu

Manuel d 'exploitation

4.0 normes

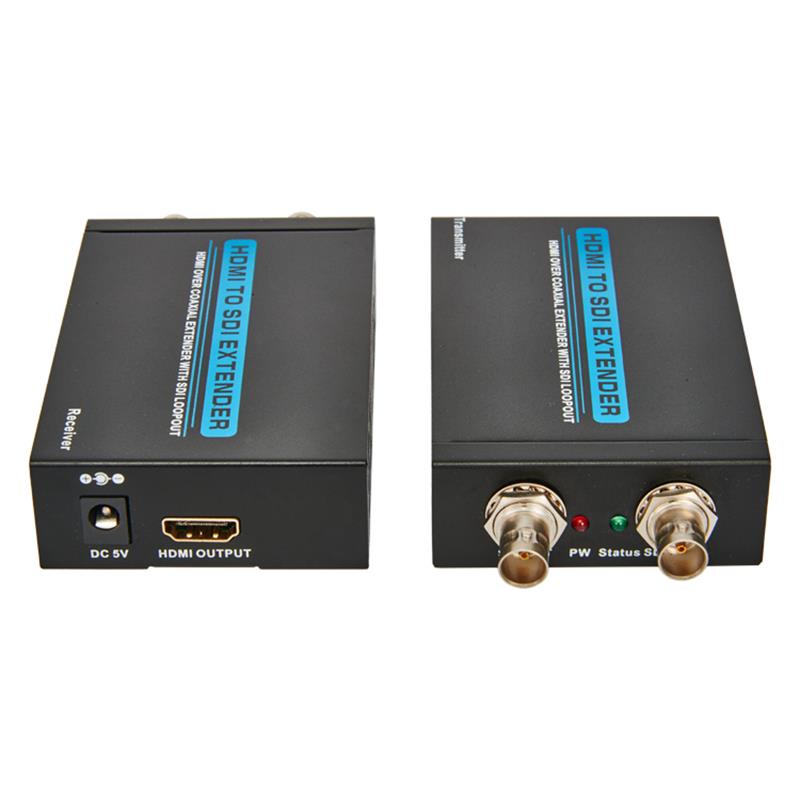

TX input port

Port de sortie TX - 2 x BNC (SDI / HD - SDI / 3G - SDI)

RX input port ------------------------------------------------------------------------------------------------------------

Port de sortie RX - - - - 1 HDMI, 1 BNC (SDI / HD - SDI / 3G - SDI)

Taux de transmission SDI - - - - 2 970 G bit / s et 2 970 / 1 001 G bit / s

Résolutions d 'entrée / sortie - 4801, 576, 720 P50 / 5 / 9.94, 60, 1080i / 50 / 59.94 / 60     1080p / 23.97 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60

Équipements d 'alimentation électrique

Modèle de protection du corps humain   ± 4 kV (décharge de contact)

Taille: 100 mm x 65 mm x 25 mm

Poids: 365g

Température de fonctionnement: 0 °C ~ 40 °C / 32 °F ~ 104 °F

Température de stockage - 20 °C ~ 60 °C / - 4 °F ~ 140 °F

Humidité relative: 20%

Consommation maximale d 'électricité
