Courant de Foucault numérique intelligent multicanal   détecteur

Détecteur de courant de Foucault numérique intelligent hautement intégré et de haute performance

◆ Le détecteur multicanaux de la série MSUN-EIG2000 est numérique, intelligent et hautement intégré. Le système intègre un système indépendant de détection de courants de Foucault de 1 à 8 canaux, doté de fonctions de détection et d'expérimentation puissantes, d'une bonne stabilité et d'un rapport bruit sur bruit élevé. En même temps, il peut étendre une variété de fonctions d’application pratiques (tri par dureté).

◆ Le système adopte la technologie électronique de micro-ordinateur, la technologie de traitement numérique DSP et la technologie FPGA les plus avancées pour développer et concevoir. Basé sur le développement du système WINDOW. Sur la base de la plate-forme de détection du système, le signal de détection et les données peuvent être partagés sous plusieurs aspects, et les fonctions d'acquisition, de sortie, d'analyse, de stockage et de lecture de données sont traitées de manière intelligente.

◆ Grâce à ses puissantes capacités d’entrée / sortie de données, il peut se connecter à la plupart des systèmes d’automatisation du monde.

◆ Nouvel algorithme logiciel, meilleures performances de détection et rapport bruit / bruit plus élevé que les pairs, développement logiciel continu, fournissant des mises à niveau logicielles gratuites à vie.

◆ L'instrument peut être équipé d'un module d'adaptation d'automatisation de haute précision, d'un dispositif de saturation magnétique, d'un système de marquage et d'un système d'alarme pour réaliser une détection automatique par courants de Foucault.

◆ Les fonctionnalités logicielles puissantes incluent le stockage de paramètres, le stockage de données, l'analyse de rapports, les statistiques et plus encore.

◆ Il peut être équipé de bobines de différentes structures avec de faibles exigences de jeu (le choix des sondes peut être entièrement déterminé en fonction des exigences de test de l'utilisateur), et il permet de personnaliser de manière flexible et rapide diverses sondes de détection rentables et performantes ( type), plat, usure intérieure, usure extérieure, selle, balayage rotatif, tri et autres sondes).

◆ L'instrument est simple, raisonnable et intuitif à utiliser.

◆ Basculez rapidement entre le chinois et l'anglais avec un seul bouton et personnalisez rapidement les packs multilingues.

◆ Le système peut être largement utilisé dans les domaines de l’énergie nucléaire, de la pétrochimie, de la métallurgie, de l’enseignement universitaire, des entreprises d’automatisation, de la fabrication de pièces automobiles, de divers laboratoires et autres industries.

Spécifications techniques

◆ Canal de détection: 1-8 (expansion durable au besoin)

◆ Plage de fréquences: 10 Hz ~ 12 MHz, réglable en continu; plusieurs fréquences indépendantes, fréquence unique, 8 options de fréquence (jusqu'à 16 fréquences logicielles par canal);

◆ Le système est basé sur le développement de Windows et le système est mis à niveau de manière permanente et gratuite.

◆ Plage de gain: 0.0dB ~ 99.0dB réglable en continu, pas à pas: 0.1dB; réglage précis, augmentation / diminution rapide;

◆ Ratio de gain: (X / Y) 0,1 ~ 10,0; réglable en continu, réglage précis, augmentation / diminution rapide

◆ Rapport signal sur bruit ≥ 10 dB (jusqu'à 30 dB);

◆ Rotation de phase: 0 ~ 360 ° réglable en continu, pas à pas: 1;

◆ Niveau d'entraînement d'excitation réglable (excitation): 1 à 16;

◆ coefficient de filtre: 0-30000;

◆ Plage de détection réglable, c'est-à-dire valeur de mesure maximale: 10 ~ 10000, étape 1;

◆ Facteur d'amplification matérielle: 1 dB ~ 32 dB réglable en continu, étape: 1 dB;

◆ Plusieurs modes d'excitation: DP / DI; peut être configuré avec des sondes personnalisées différentielles, absolues et différentes;

◆ Fonction d’alarme anormale de sonde (modèle de visualisation)

◆ balance numérique rapide;

◆ Les modes d'affichage de ligne continue et de suppression sont flexibles et facultatifs;

◆ Coefficient d'affichage de la découpe: 1 ~ 400;

◆ filtrage numérique: passe-bas (0Hz ~ 2000Hz) passe-haut (0Hz ~ 2000Hz); en utilisant un unique " filtrage numérique " supprimer efficacement le signal d'interférence sur site, afin de garantir la précision et la stabilité de la détection;

◆ Stabilité: 16 heures ≤ 2 dB;

◆ Le modèle d'utilité a pour fonction de couper les signaux d'extrémité et d'extrémité et de contrôler efficacement la zone morte d'extrémité;

◆ La durée de l'alarme peut être ajustée: 10ms ~ 60000ms, en progressant de 1ms;

◆ Taux manquant: ≤0%, taux de faux positifs (considéré à tort comme un produit non conforme par erreur) ≤1%;

◆ Fournir des signaux de retour précis et opportuns aux pièces défectueuses et effectuer le marquage par jet d'encre, la position du marquage, sa longueur, etc. (nécessite un support périphérique);

◆ enregistrer automatiquement le nombre de défauts et leur emplacement;

◆ Avec marquage de retard, marquage de longueur fixe, alarme de retard et autres fonctions;

◆ sélection d'horloge interne et externe flexible;

◆ Précision de marquage jusqu'à ≤ ± 10mm (nécessite une assistance périphérique, en fonction de la vitesse de détection, des exigences);

◆ Alarme de sortie logicielle / matérielle en temps réel, plusieurs modes de fenêtre d'alarme (circulaire, carrée, en forme de ventilateur, type personnalisé), avec alarme, fonction de pré-alarme et pouvant émettre des signaux séparément;

◆ Paramètre de zone d'alarme à phase asymétrique et à amplitude non égale;

◆ Plusieurs modes d'affichage: impédance, base de temps, balayage AB, tri sur 8 fréquences, affichage 3D analogique (selon la sélection du modèle);

◆ Avec une ligne de référence d'alarme de base de temps unique, un affichage plus intuitif des données de détection;

◆ peut stocker un grand nombre de programmes de détection et de données de test;

◆ La fonction d'extension de lecture du signal par courants de Foucault peut mesurer l'amplitude, la phase et la valeur numérique du défaut.

◆ système de coordonnées cartésien et sélection d'arrière-plan du système de coordonnées polaires;

◆ Rédiger automatiquement des rapports de test (comprenant le nombre de tests, le personnel de test, les paramètres de test, le nombre de réussites et le nombre de non-conformités, etc.);

◆ Basculement en un clic entre les langues d'exploitation chinois et anglais, inutile d'installer un système d'exploitation ou une aide en ligne;

◆ Alimentation: CA 220V / 110V;

◆ Température de fonctionnement: 0 ° C ~ + 45 ° C, température de stockage: -20 ° C ~ + 50 ° C, humidité relative: ≤85%;

◆ Le plan d'installation de chaque détecteur de défauts est le suivant: 550 × 1000 mm2. La ligne de signal peut être située sur la paroi latérale ou inférieure.

◆ taille et poids d'aspect: 500 * 500 * 180mm (L * W * H), poids: 5kg   (sans affichage)

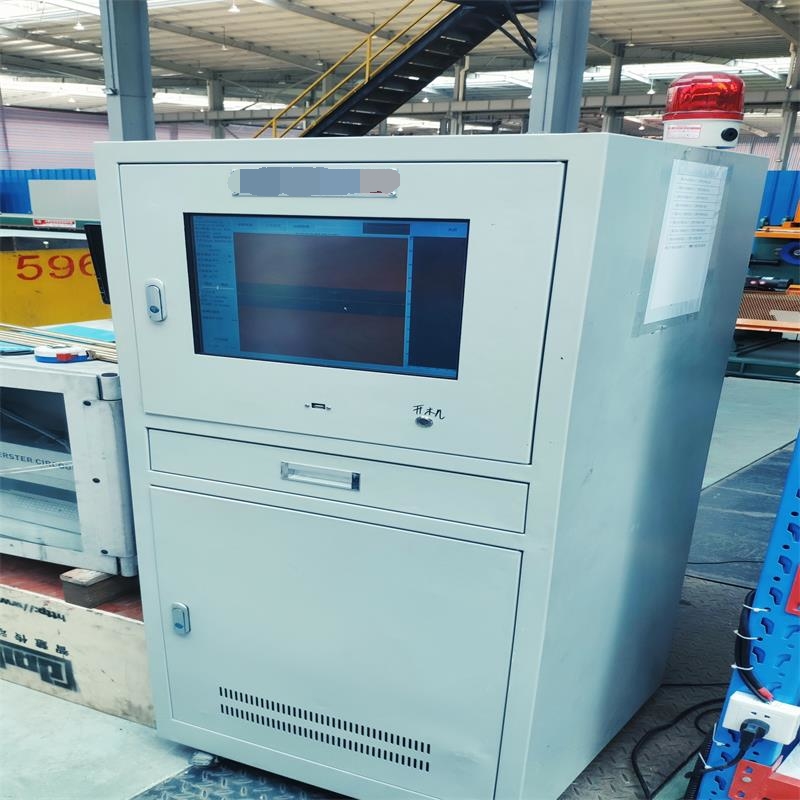

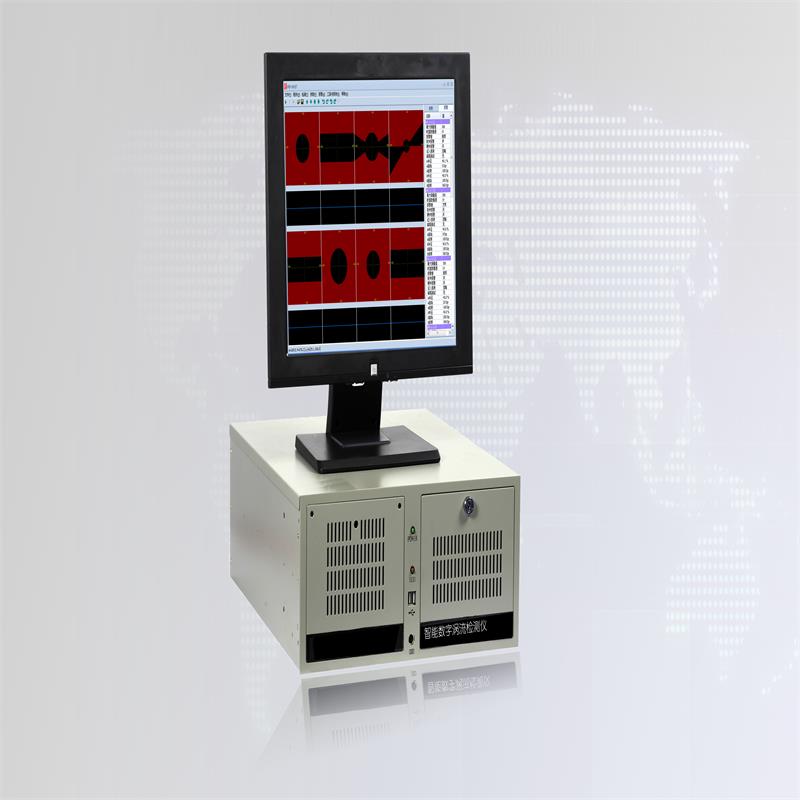

◆ Petit type de contrôle industriel en option, type de contrôle industriel horizontal, type de contrôle industriel 5U (avec écran)
