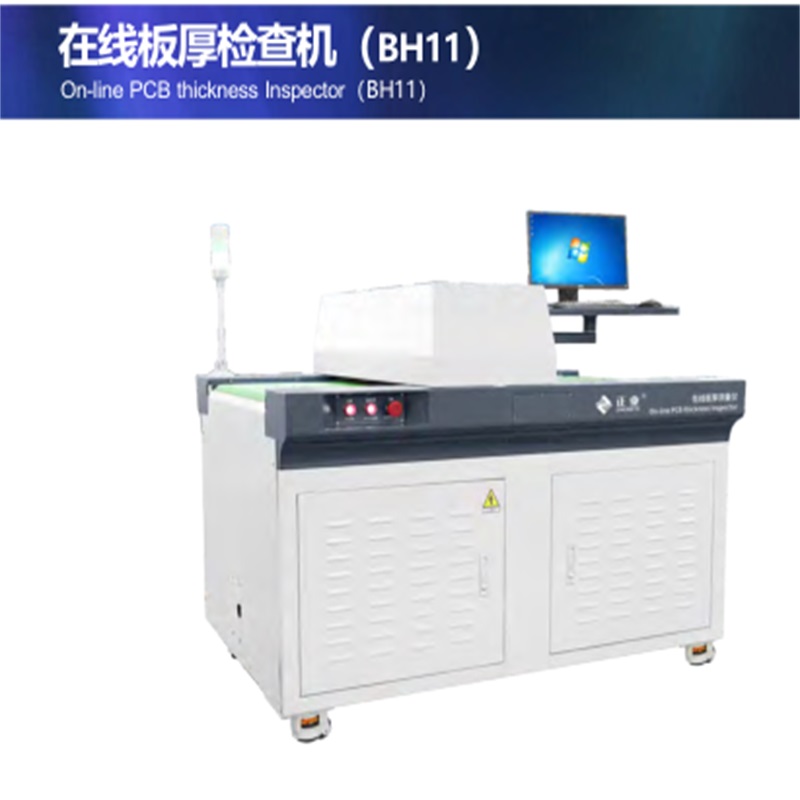

Inspecteur d'épaisseur de PCB en ligne (BH11)

USAGE

La machine en ligne d'inspection d'épaisseur de plat est appliquée aux industries de carte PCB / PCBA, d'automobile, d'usinage et autres. Il adopte une mesure laser sans contact. Il peut mesurer avec précision l’épaisseur du panneau de pressage, des plastiques et des films.

LES CARACTÉRISTIQUES

1. Haute qualité: la détection en ligne peut réduire le rendement des produits défectueux, et la mesure laser sans contact est adoptée sans effet destructeur;

2. Haute efficacité: l'efficacité de la mesure est de 6-8s / PC;

3. Données précises: la précision du test est aussi élevée que ± 5 µm;

4. Épaisseur de la plaque d'essai: 0-12mm, large plage d'épaisseur de la plaque applicable;

5. Machine de mesure personnalisée d'épaisseur de contact pour la carte de circuit imprimé verte.

PARAMÈTRE TECHNIQUE

ARTICLE                                                                       CARACTÉRISTIQUES

Type de mesure                                                   Mesure sans contact

Point d'essai                                                     1. Auto-sélection

                                                                      2. Logiciel à déterminer, moyenne de 5 points de test ou 9 points de test.

Plage de mesure d'épaisseur de plaque                               0-12mm

Précision du test                                               ± 5μm (pièce standard)

                                                                      0-20μm (comparé au micromètre, degré de gauchissement des PCB < 0.8mm)

Plage de taille de la plaque de test                                       250mm × 250mm-650mm × 620mm

Test d'efficacité                                                                 6-8S / pc

Précision de positionnement du point de test                                         ± 3mm

Modèle de capteur                                                         LK-coriolis (keyence)

Résolution du capteur                                                             0.025μm

Diamètre laser du capteur                                             Φ 50μm (le laser)

Vitesse de la plateforme                                                         6m / min, 12m / min

Statistiques de données                                                                     Oui

Fonction de collecte de plaques                                                 Optionnel

Environnement de travail Température                                   22 ± 3 ° C

Puissance requise                                                 AC220V 50Hz

Arrivée d'air                                                                 0.6-0.8Mpa

Puissance                                                                               2kW

Poids                                                                           500 kg

Dimension de l'apparence (L × W × H)                 1536 × 1245 × 1420mm (Plate-forme 900mm)
