Système de test en ligne par courants de Foucault pour tubes soudés droits EFH1002

Aperçu du projet

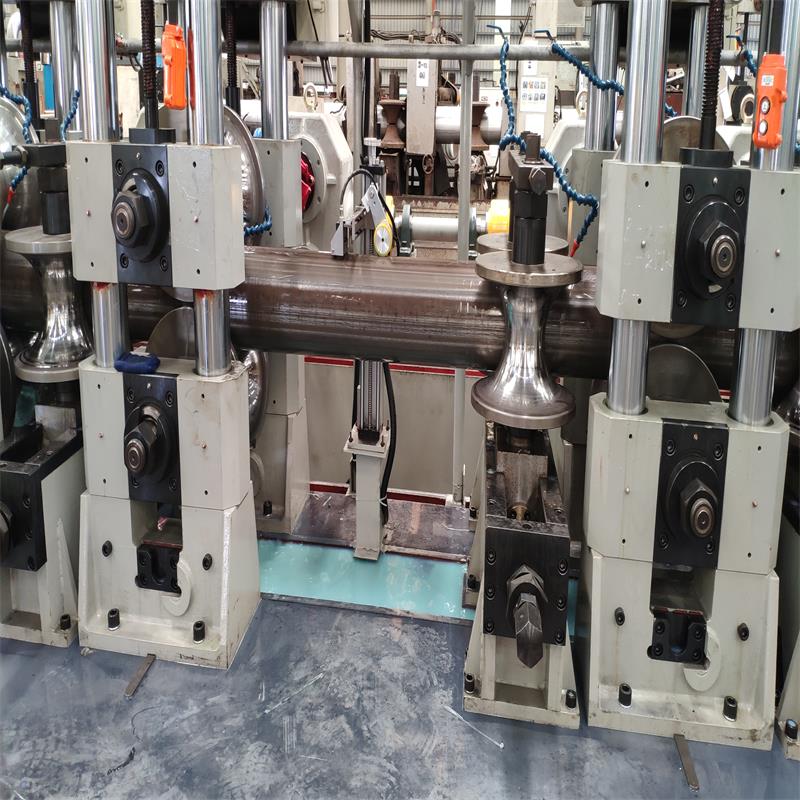

        Les clients produisent   haute fréquence soudée droite   tubes soudés en matériaux ferromagnétiques. Un système de détection automatique des défauts par courants de Foucault en ligne est installé sur le terrain.   Exigences d'essai: détecter les défauts transversaux et longitudinaux des tuyaux   et souder. Un schéma de test est proposé pour des tests supplémentaires par les deux côtés.

Détection des informations sur la pièce

Nom des objets de détection                               Acier au carbone   Tuyau soudé droit (soudage à haute fréquence)

Matériel                                                       Matériaux métalliques tels que matériaux ferromagnétiques

Dimension Spécification                                     -1012-108mm

Largeur de soudure                                                   1-5mm (soudure plate ou bavure)

Longueur                                                         Détection en ligne

Degré de flexion                                           1.5mm / m (de la station de détection)

Rugosité                                                   Surface ronde (extrémité chanfreinée sans bavure convexe) ≦ 3.2, non   échelle d'oxyde.

Dureté                                                     Plus fort

Vitesse de détection                                           Recommandé à travers la vitesse ≦ 150m / min   Ajustable

                                                                    (Vitesse de détection de l'instrument: 0.52-750m / min)

Température de la pièce de détection                           ≦ 80 ° C ou normal   Température

Exigence de détection et   Norme de précision

                                                                Norme exécutive de détection

Nombre de standard                                         Nom de la norme                                                               Qualité

GB / T 14480-2015             Instrument de test non destructif       Tourbillon   Actuel   Essai   Équipement                         /

GB / T 7735-2016               Contrôle automatique des courants de Foucault pour les tubes en acier sans soudure et soudés               Le plus haut grade

                                            défauts (sauf soudage à l'arc submergé)

Paramètre technique du système

Nom du système:   Système de test en ligne par courants de Foucault pour tubes soudés droits

Type: EFH1002

Méthode de détection: détection de selle à double canal   (Absolu + différentiel)

Mode de contrôle: automatique + manuel

Instrument et sonde: Instrument à courants de Foucault; Détecteur de faille à courant de Foucault à haute intelligence et à canal double numérique

Plate-forme de détection: Plate-forme de détection principale développée indépendamment

Brève introduction de l'opération de détection:

Ajuster les paramètres techniques et les échantillons standard de détecteur de défauts en fonction des exigences de test;

Ajustez la position de la sonde et de la sonde en fonction des spécifications de la pièce;

Le système de détection de défauts détecte la pièce, les alarmes et les marques;

La tête de soudure   peut être moulu ou ajusté   par arrêt pendant le processus;

L'enregistrement, le stockage et l'analyse des données sont effectués par l'hôte de détection de défauts;

Créer automatiquement un rapport de détection de défauts.

Paramètres importants du système

prénom                                                 Paramètre technique                                               Remarques

Fin de la zone aveugle                                             M 50m                                                 En fonction de la vitesse de test

Stabilité                                               Après 72 heures ≦ 2dB                                               Échantillon de test

Précision de l'impression par jet                               ± 50mm                                                         Échantillon de test

Taux de jugement irrecevable                               0%                                                             Échantillon de test

Taux de fausses déclarations                                           ≦ 2%                                                           Échantillon de test

Vitesse d'essai                                     Recommandé à travers la vitesse ≦ 150m / min                       Échantillon de test

                                        Ajustable   (Vitesse de détection de l'instrument: 0.52-750m / min)

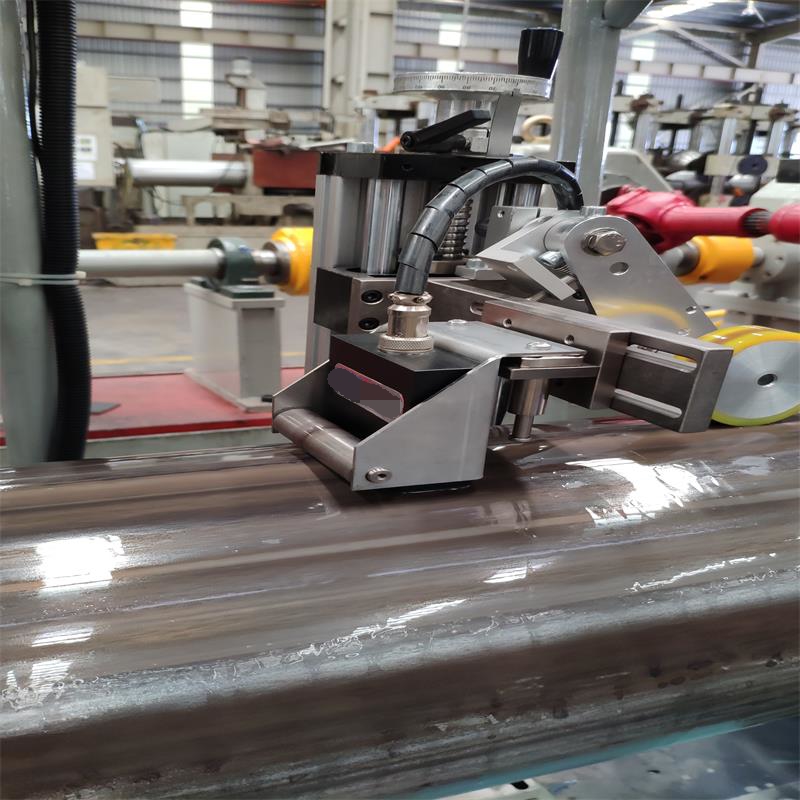

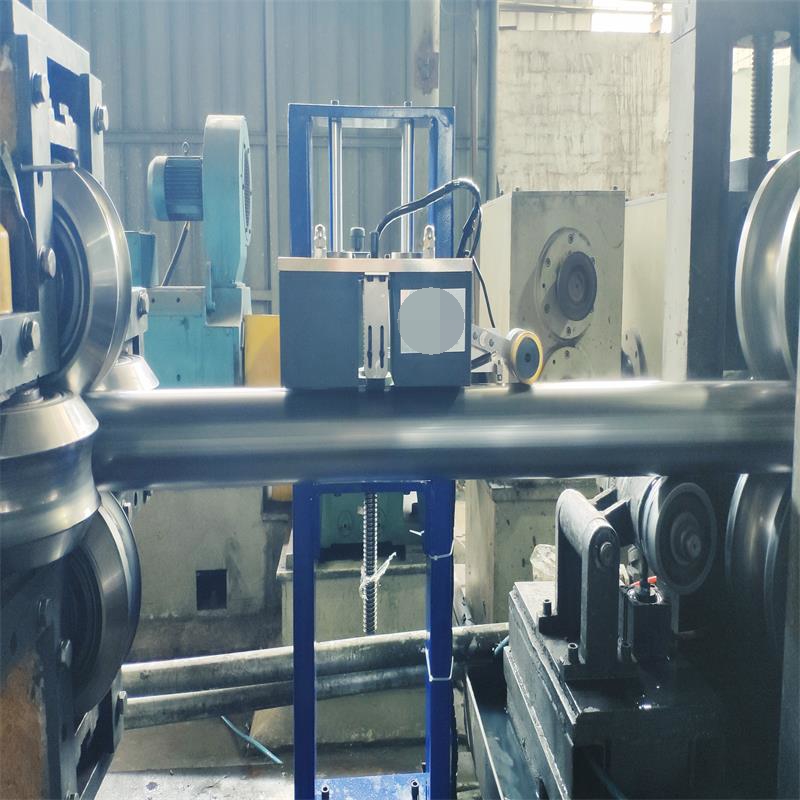

Principe des essais par courants de Foucault à poser ou à cheval

Ce système est   utilisé pour les courants de Foucault   détection des tuyaux en acier au carbone, en acier inoxydable, en cuivre, en aluminium et autres tuyaux en métaux non ferreux et ferreux. L'ensemble du système est composé de cinq parties: appareil de détection, accessoires de détection, machines, électricité et pneumatique. L'analyse du plan d'impédance et la technologie d'alarme multi-amplitude de phase sont utilisées pour la détection automatique des défauts et la sortie du signal de tri automatique, du signal d'alarme et du signal de marquage.

Le courant alternatif généré par l'instrument produit un courant de Foucault à la surface de la pièce à travers la bobine de détection, et le champ magnétique généré par le courant de Foucault affecte à son tour l'impédance de la bobine de détection. Lorsqu'il y a des défauts à la surface de la pièce et que le matériau n'est pas continu, le champ de courants de Foucault d'origine sera détruit et l'impédance de la bobine de détection sera modifiée. L'instrument retourne à la sonde de mesure. Le signal électrique de changement d'impédance est traité pour réaliser une détection automatique des défauts.

Description générale du système

Le système en ligne comprend: un détecteur de défauts numérique double canal intelligent, un dispositif de détection personnalisé, une sonde, un système d'alarme, un système de marquage, un logiciel de détection personnalisé, un module de contrôle automatique (intégration), une armoire de blindage personnalisée et d'autres accessoires standard.
