Machine de marquage laser automatique à code 2D

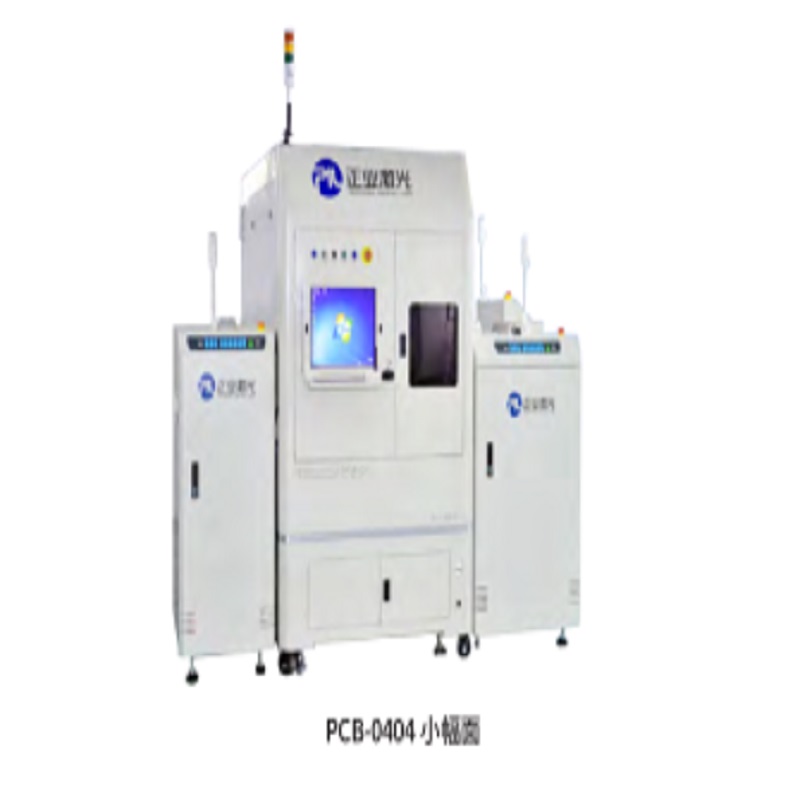

PCB-0404       Petit panneau

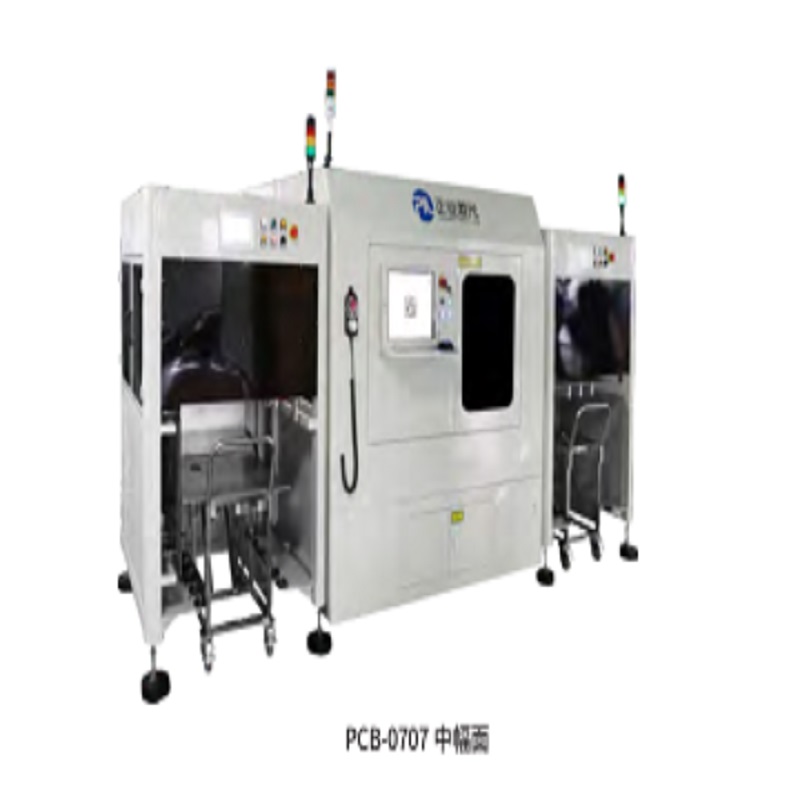

PCB-0707       Panneau médian

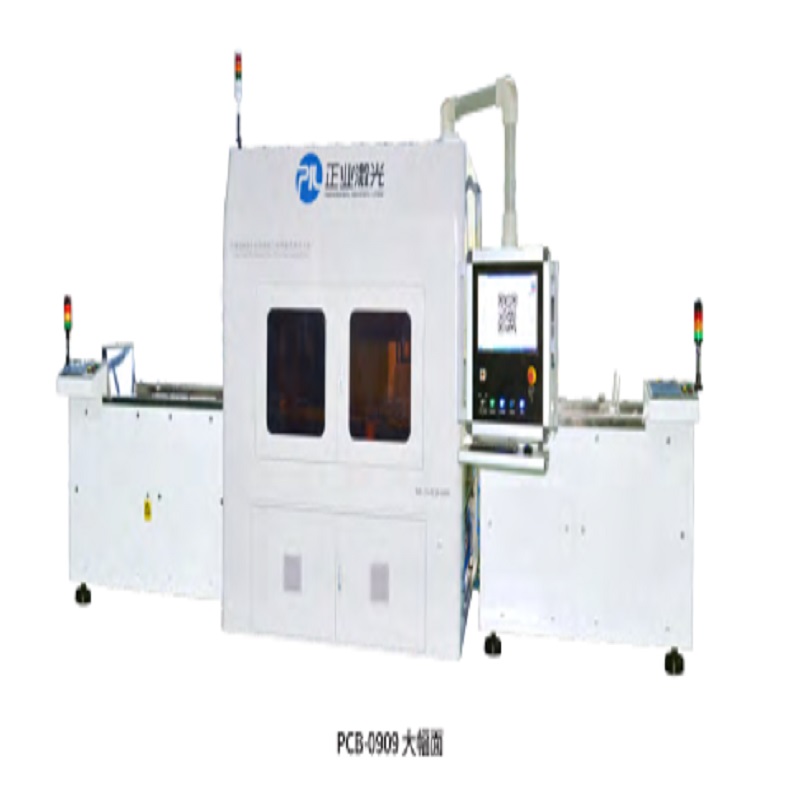

PCB-0909       Grand panneau

USAGE

La machine d'inscription automatique de laser du code 2D de carte PCB peut être appliquée dans les industries de carte PCB, de FPC, de SMT, etc. Il est principalement utilisé pour le marquage automatique de code 2D sur la surface du circuit imprimé (différentes options de modèle de machine en fonction de la taille du circuit imprimé), disponible pour marquer l’huile blanche, l’huile verte, l’huile noire et d’autres encres et la surface en alliage cuivre / acier inoxydable / aluminium. Il peut créer automatiquement un code 2D contenant de nombreuses informations, telles que l’approvisionnement en matières premières, le processus de production, le lot, le fabricant, la date de production, le nom du client, etc. pour l’identification et la traçabilité du produit.

LES CARACTÉRISTIQUES

Numéro de série             PCB-0404                   PCB-0707                   PCB-0909

Petit panneau                   Panneau médian                 Grand panneau

            1         Laser CO2 importé, laser fibre, laser vert, laser UV, performances stables.

2         Miroir glavo importé à grande vitesse, précision de traitement élevée et vitesse de marquage, performances stables.

3         Interface logicielle facile à utiliser, facile à utiliser.

4         Obtenez automatiquement le bon de travail, le numéro de lot du produit, le codage du nom de l'article, les spécifications et autres informations, ainsi que le marquage automatique.

5         Lire et sauvegarder automatiquement les données de code 2D, enregistrer et déclencher une alarme si non disponible.

6         Les machines de chargement / déchargement automatiques peuvent être personnalisées.

7       Respect de l'environnement, moins de consommables, moins de pollution, entretien gratuit par rapport à l'impression par jet ordinaire.

PARAMÈTRE TECHNIQUE

Article                                                 Petit panneau                               Panneau médian                               Grand panneau

Modèle                                                 0404                                       0707                                       0909

Type de laser                                               Lasers UV, laser vert, laser à fibre, laser CO2 en option

Plage de marquage                                                       100mm × 100mm (objectif standard)

Vitesse de marquage                                                       La vitesse de ligne peut atteindre 7000mm / s

Précision de la position de marquage                                                   ± 0.1mm

En vigueur   Taille de la carte       La taille est inférieure à 400 × 400 mm;       La taille est inférieure à 550 × 650 mm;                 La taille est inférieure à

                                        épaisseur 0.6mm-5mm                   épaisseur 0.1mm-3.5mm             800mm × 800mm;

                                        (Peut être personnalisé)                       (Peut être personnalisé)                       épaisseur 0.1mm-3.5mm

                                                                                                                                            (Peut être personnalisé)

Application                     Encre blanche PCB, encre verte, encre bleue. encre noire et autres encres; cuivre; acier inoxydable; alliage d'aluminium

                                      (selon le type de laser)

Code 1D                             Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN, etc.

Type de code 2D                     Datamatrix, code QR, code micro OR ou, PDF417, code 49, code 16K, etc.

Taille du code 2D                       Taille de code 2D minimale 1,5 mm × 1,5 mm (dépend du type de laser)

Types de personnage                   Prend en charge les polices TrueType, police simple (JSF), police SHX, polices bitmap (DMF)

Caractère minimum               0.1mm ~ 0. 4mm (selon le type de laser)

Format de fichier                           DXF, Excel, format de fichier TXT

Positionnement automatique           Prend en charge la localisation automatique de photos, 2, 3, 4 points

Code de lecture automatique           Lire le code 2D automatiquement et sauvegarder les données, alarme si impossible à lire

Production intelligente           Peut être connecté au système ERP / MES, accès automatique au numéro de commande, lot de produits

                                            numéro, code de matériau, informations sur les produits, etc. et code automatiquement

Autre automatique                   Les machines de chargement / déchargement automatiques peuvent être personnalisées
