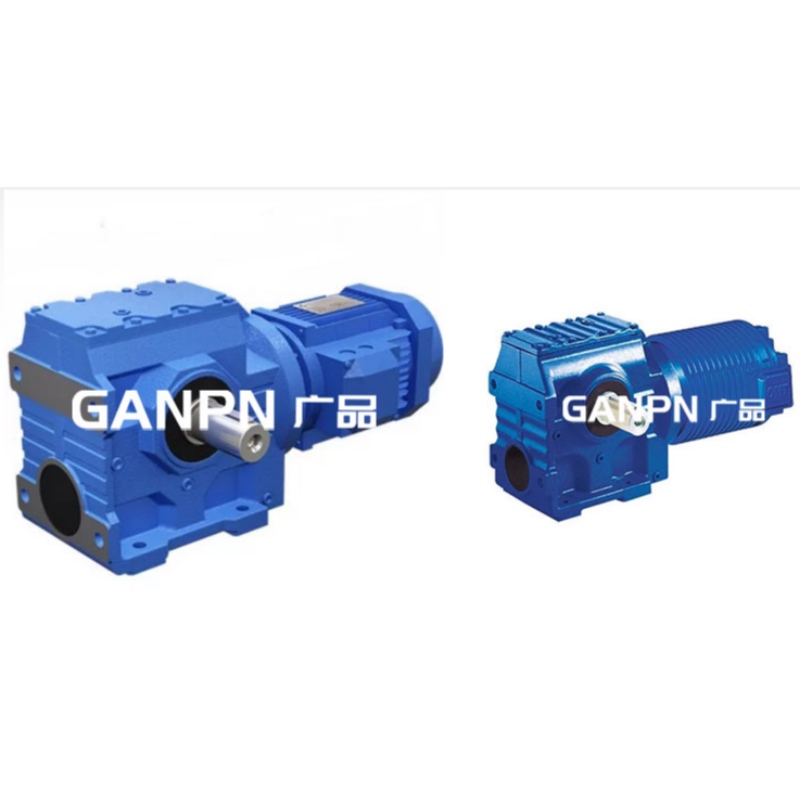

Description du produit:

Un.Série s à forte teneur en technologie.Il se compose d 'un engrenage oblique et d' une tige cochléaire, ce qui permet d 'améliorer le couple et l' efficacité de la machine.La gamme complète de spécifications de produits, la vitesse de rotation, bien commun, applicable à une variété de modes d 'installation, de performance sûre et fiable, longue durée de vie, et a appliqué les normes internationales.

Deux.La surface concave de carrosserie présente des fonctions de dissipation de chaleur, d 'absorption de vibrations, de faible élévation de température et de faible bruit.

Trois.Cette machine présente de bonnes propriétés d 'étanchéité et est très adaptée à l' environnement de travail.

Quatre.Série s série d 'engrenages hélicoïdaux à engrenages inclinés avec une grande précision de transmission, particulièrement adaptée à des situations de démarrage fréquentes.Peut être connecté à une variété de ralentisseurs, avec une variété de moteurs, peut être monté dans une position de fonctionnement de transmission de 90 degrés.

Cinq.S les éléments clefs du ralentisseur d 'engrenage oblique utilisent des matériaux résistant à l' usure et des procédés de traitement thermique spéciaux.Avec une haute précision de traitement, une transmission stable, petite taille, capacité de charge, longue durée de vie, et d 'autres caractéristiques.

Six.Le ralentisseur d 'engrenage oblique peut être équipé d' une variété de moteurs pour former l 'intégration électromécanique, afin de garantir pleinement les caractéristiques de qualité du produit.

Caractéristiques de performance:

Un.Les Engrenages inclinés sont combinés avec des engrenages cochléaires et sont structurés de manière compacte et ralentis de manière significative.

Deux.Mode d 'installation: l' installation de la base, l 'installation de l' arbre creux, l 'installation de bride, l' installation de bras de torsion, l 'installation de la petite bride.

Trois.Mode d 'entrée: connexion directe de moteur, connexion de courroie de moteur ou axe d' entrée, connexion de bride d 'entrée.

Quatre.Rendement moyen: le taux de ralentissement de 7,5 à 69,39 est de 77%, le taux de ralentissement de 70,43 à 288 est de 62%, et le taux de ralentissement du portefeuille S / R est de 57%.

Cinq.La série r permet d 'obtenir un rapport de vitesse plus élevé.

Paramètres techniques:

Plage de vitesse: modèle de base 9.96-244.74, S érie S / R pouvant atteindre 8608

Plage de couple: 43 - 4200 m

Gamme de puissance: 0,18 - 22 kW

Structure:

SF axis extensible Connection

S...Connexion de montage d 'axe sa d' entrée d 'arbre s - indicateur

SAF - axis installation, bride installation

Modèle de base:

Type d 'installation de pied de sortie d' arbre solide: s37, s47, s57, S67, s77, s87, s97

Axes solides avec bride de sortie: sf37, sf47, sf57, sf67, sf77, sf87, sf97

Type d 'installation d' arbre creux de sortie: sa37, sa47, sa57, sa67, sa77, sa87, sa97

Axes creux de sortie avec bride de sortie: saf37, saf47, saf57, saf67, saf77, saf87, saf97

Type d 'installation d' arbre creux avec bras torsadé: sat37, sat47, sat57, sat67, sat77, sat87, sat97

Type d 'installation d' axe creux de sortie avec bride: saz37, saz47, saz57, saz67, saz77, saz87, saz97

Type d 'installation de pied d' entrée d 'arbre massif: ss37, ss47, ss57, ss67, s77, s87, ss97

Ensemble de montage de pied de sortie d 'arbre massif: s37r17, s47r17, s57r17, s67r37, s77r37, s87r57, s97r57

Type d 'installation d' arbre creux: sas37, sas47, sas57, sas67, sas77, sas87, sas97

Ensemble de montage de pied de sortie d 'arbre massif: sa37r17, sa47r17, sa57r17, sa67r37, sa77r37, sa87r57, sa97r57

Bride Input and Output Type: sfsfs37, sfs47, sfs57, sfs67, sfs77, sfs87, sfsfs97

Ensemble de montage de base de bride de sortie: sf37r17, sf47r17, sf57r17, sf67r37, sf77r37, sf87r57, sf97r57

Entrée d 'axes solides avec bride: safs37, safs47, safs57, safs67, safs77, safs87, safs97

Axes creux de sortie avec brides de sortie: saf37r17, saf47r17, saf57r17, saf67r37, saf77r37, saf87r57, saf97r57

Type d 'installation d' axe creux de sortie avec bride: sazs37, sazs47, sazs57, sazs67, sazs77, sazs87, sazs97

Ensemble de montage d 'arbre creux de sortie avec disque de bride: saz37r17, saz47r17, saz57r17, saz67r37, saz77r37, saz87r57, saz97r57
