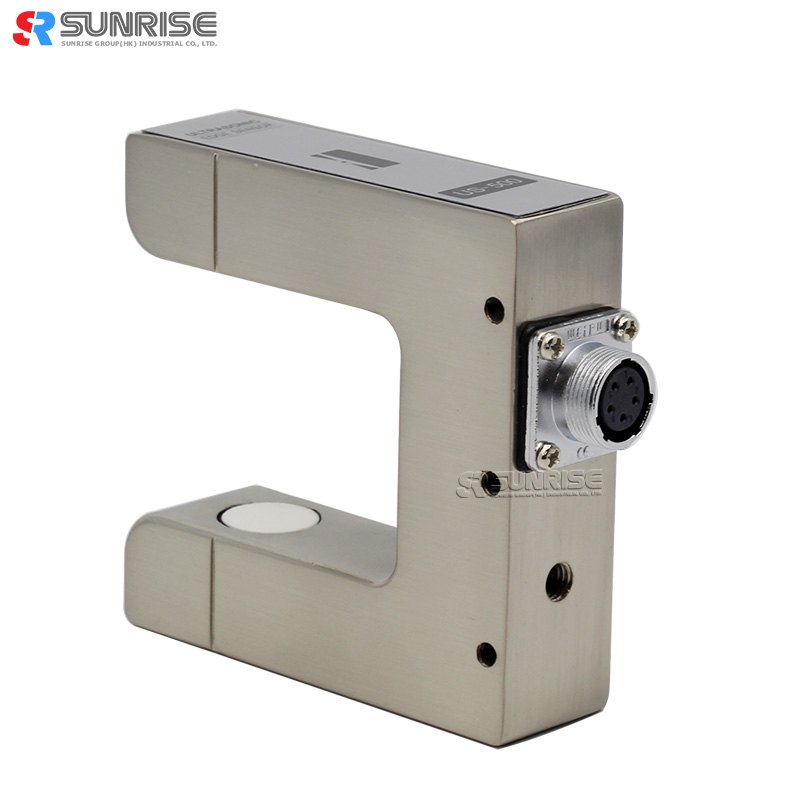

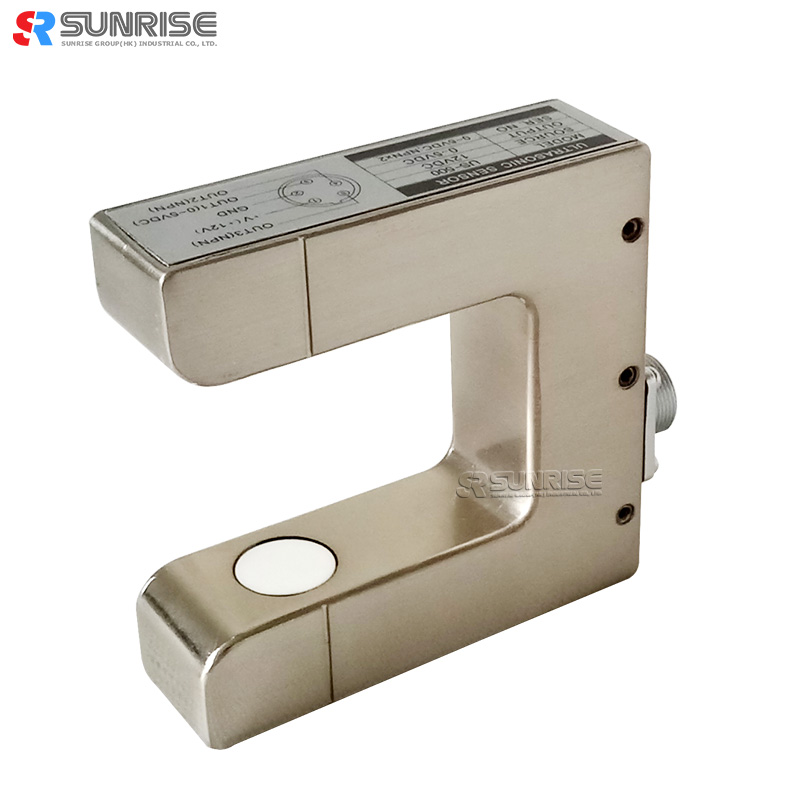

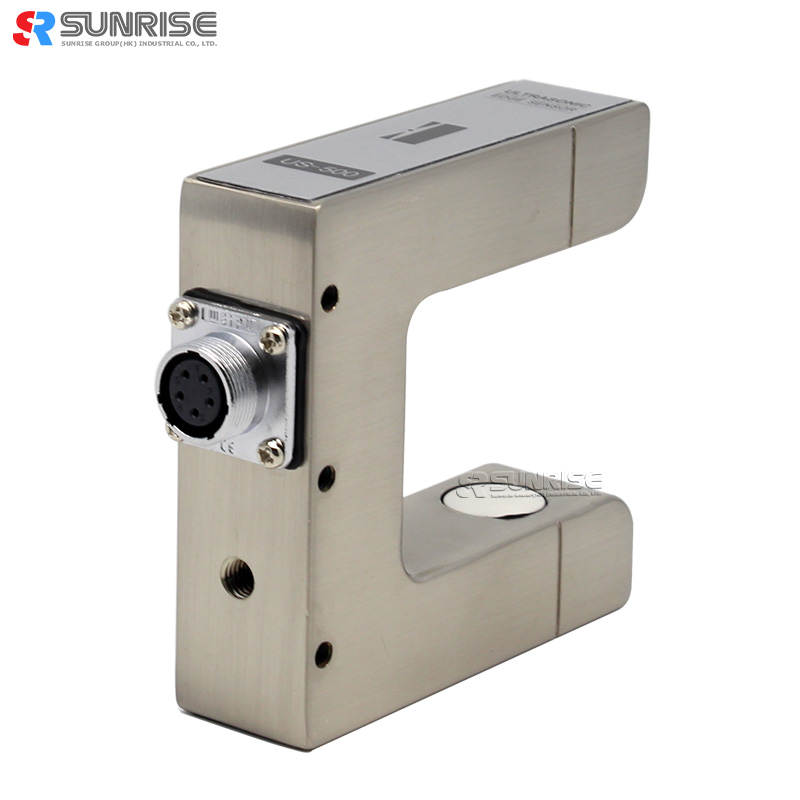

Capteur ultrasonique US - 500 pour imprimante utilisant un système de commande de plaque de guidage en papier bobiné

Plan:

Les capteurs ultrasoniques du type US - 500 / US - 400S détectent les bords des matériaux à l 'aide du principe de transmission linéaire ultrasonore haute fréquence et comparent ces derniers aux capteurs ultrasoniques traditionnels.   Les capteurs photovoltaïques ne sont pas affectés par la transparence des matériaux.Il est donc très commode de procéder à des ajustements.Est applicable aux applications périphériques de matériaux opaques (tels que les films plastiques, le papier, etc.) et de matériaux transparents (tels que les tissus), mais non de tissus non tissés.

Caractéristiques:

1. Supporte la sortie analogique / commutateur, peut être utilisé avec le réseau EPC - A10 pilote de Contrôleur;

2. L 'utilisation de films ultratransparents, transparents et ultratransparents pour le suivi des bords et le suivi des fils;

3. Sans ajustement manuel et sans étalonnage;

4. 200K Ultrasonic correlation;

5. 0,05 MS temps de réponse;

6. DetectionMesure: 6 mm;Précision de détection: 0,05 mm;

7. Il y a son propre affichage de décalage.

Paramètres techniques:

Procédé de suivi: suivi des bords

Entrée de puissance: DC12V

Signal Output: 0 - 5V / double switch signal

Champ de détection: 6 mm (± 3,0 mm)

Précision de détection: ± 0,05 mm

Porteuse: 200khz

Aluminium

Niveau de protection: IP 54

Poids: environ 300G

Procédé de détection: faisceau de pénétration ultrasonique

étalonnage des matériaux
