1.0 Introduction

Un amplificateur HDMI sur cat5e / 6 est un outil permettant d 'étendre à distance le signal HDMI à des affichages compatibles.Contrairement à l 'utilisation de câbles HDMI coûteux, vos câbles Cat - 5e / 6 / prises peuvent être utilisés pour des fonctions de haut niveau telles que la transmission de données vidéo et audio numériques de couleur profonde (12 bits / couleurs) et d' une largeur de bande pouvant atteindre 225 MHz.HDMI Transmitter and receiver, a type 5e / 6 extendor is your main HDMI expander Tools.L 'amplificateur HDMI supporte également la retransmission IR, de sorte que vous pouvez utiliser l' amplificateur HDMI pour commander une source à 120 mètres de plus.

2.0 fonctions

Un.       Courant continu 5V alimentation;

Deux.       HDMI - 1.3, HDCP - 1.1 et DVI - 1.1 compatibles;

Trois.       Support de couleurs profondes jusqu 'à 12 bits / couleurs;

Quatre.       Appui à la retransmission dans l 'infrarouge de 20 à 60 kHz;

Cinq.       Transmission de données / DDC au moyen d 'un câble cat5e / 6;

Six.       Les données tmds importées sont égalisées et récupérées avant la retransmission des données tmds de qualité optimale, quelle que soit la qualité du signal importé;

Sept.       Les essais de câble ont montré que la source d 'entrée HDMI peut être située à 10 mètres au - delà de la résolution 108 p;

Huit.       Lorsque le signal est transmis à une résolution de 108 p, la distance de travail du cat6 est de 120 mètres (valeur maximale).

3.0 accessoires d'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

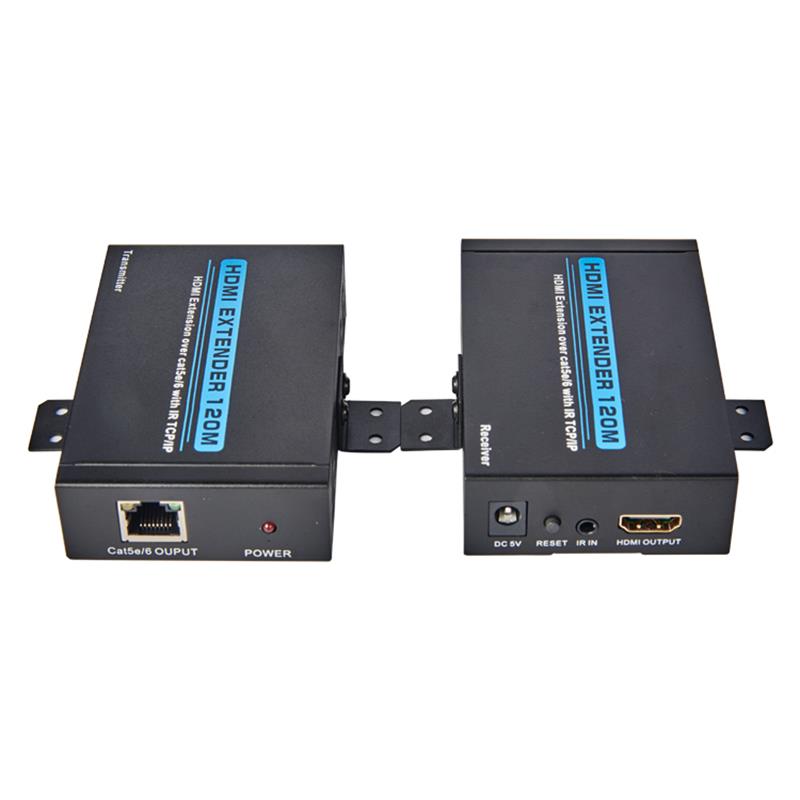

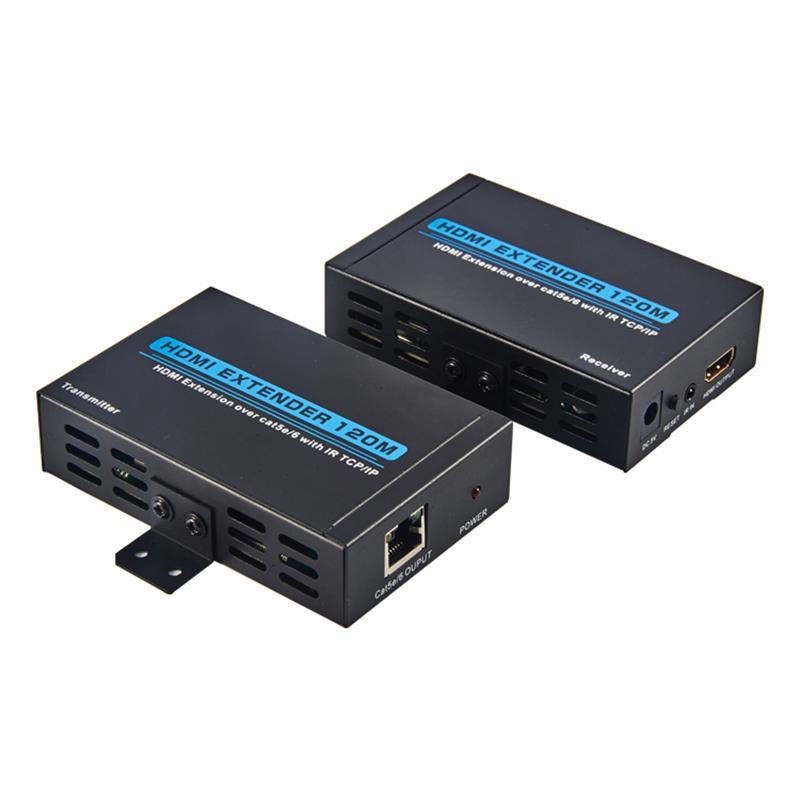

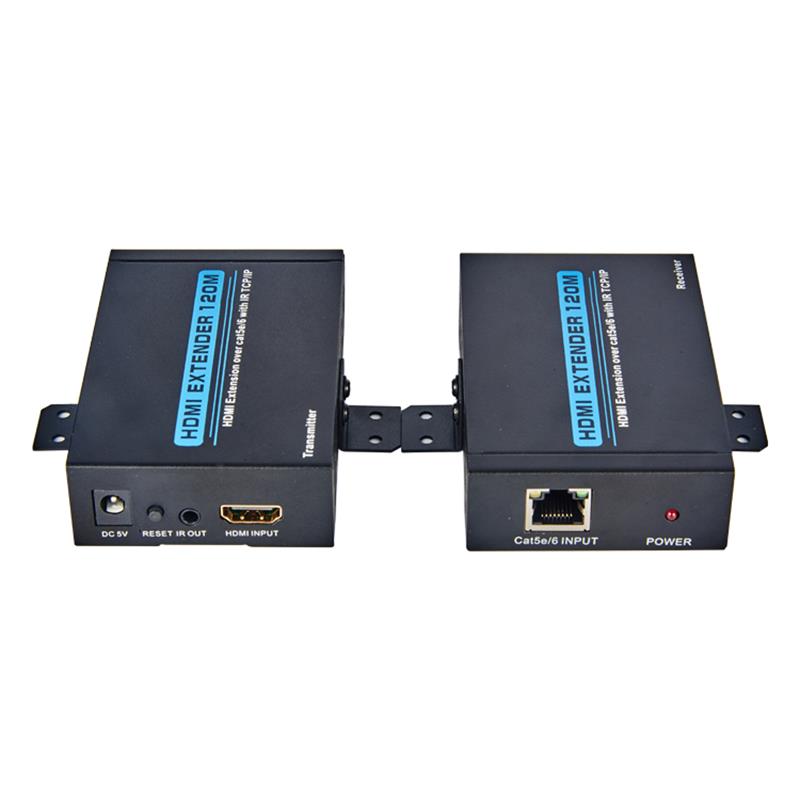

Un émetteur HDMI

Récepteur HDMI

Un émetteur infrarouge.

Un récepteur infrarouge

5V adaptateurs d 'alimentation en courant continu - 2

Manuel d 'exploitation

4.0 normes

Fréquence   Bande passante 2,25 livres.   (liaison unique)

Interface HDMI   Transmitter input / Output Port 1 fois.   HDMI Master port / 1 x cat6

Interface HDMI   Receiver Input / Output Port Un.   X Port - mère HDMI / 1 x cat6

Pouvoir   Approvisionnements ----------------------------------------------------------------------------------------------- DC   Cinq volts.

Protection ESD   Mannequin humain: - - --------------------------------------------------------------------- ±   8 kV (décharge d'air) / ±   4kv (Contact Discharge)

Dimension   (mm) 65 (large)   X 100 (profondeur) x 25 (hauteur)

Manipuler   Température -------------------------------------------------------------------------- 0 °C.   ~ 40 °C / 32 °C ~ 104 °C

Department of Conservancy   Température ----------------------------------------------------------------------- - 20 degrés.   ~ 60 °C / - 4 °C ~ 140 °C

Relatif   Humidité ------------------------------------------------------------------------------ 20%   RH (non condensation)
