1.0 Introduction

Les amplificateurs HDMI KVM utilisent des câbles Cat - 5e ou Cat - 6 (recommandés) d 'une longueur maximale de 60 mètres au lieu de câbles HDMI pour transmettre des signaux à haute résolution afin de réduire les coûts.

2.0 fonctions

Transmission de signaux: câbles cat5e / 6 (recommandés) d'une longueur maximale de 60 mètres

Le câble HDMI n 'est pas connecté entre l' amplificateur TX et RX.

Appui à hdmi2.0, hdcp2.2, HDR, 18gbps.

Appui à la résolution d'entrée et de sortie: 4801 / P, 576i / P, 720p, 1080i / P, 4kx2k @ 60HZ.

Transmissions d'amplificateurs supportant les boucles HDMI.

Appuie le format vidéo jusqu'à 4kx2k @ 60HZ, ainsi que 24 RGB / ycbcr; 4: 4: 4 / ycbcr4: 4: 4, maximum 4kx2k @ 60HZ, 12 ycbcr4: 4: 4.

Support audio:   DTS - HD / Dolby - truehd / lpcm7.1 / DTS / Dolby - AC3 / DSD.

Appui au contrôle à distance de la souris à clavier.

Appui à la télécommande infrarouge 20 ~ 60 kHz, NEC.

Appui à l'extraction audio par les émetteurs et les récepteurs.

Élargissement de la distance de transmission et amélioration du signal de transmission.

3.0 contenu de l'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

Un émetteur HDMI

Récepteur HDMI

Un émetteur infrarouge.

Un récepteur infrarouge

5V adaptateurs d 'alimentation en courant continu

Ligne de données USB 1

Manuel d 'exploitation

4.0 normes

Hdmi2.0

Port d 'entrée de l' émetteur

Port de sortie de l 'émetteur - hdmix1 (AF), 5e / 6x1, infrarouge tx31

Port d 'entrée du récepteur

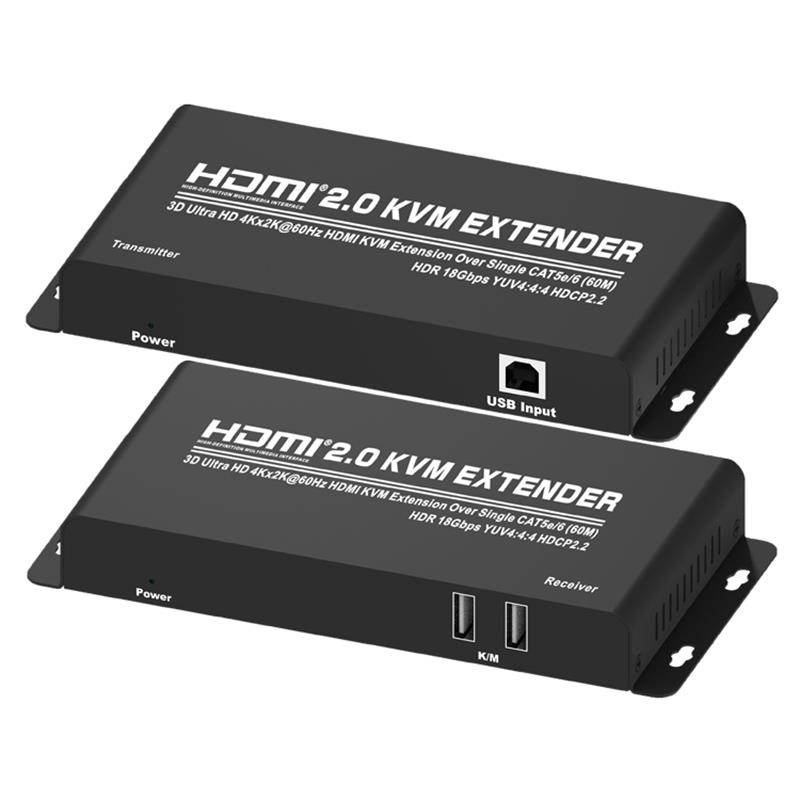

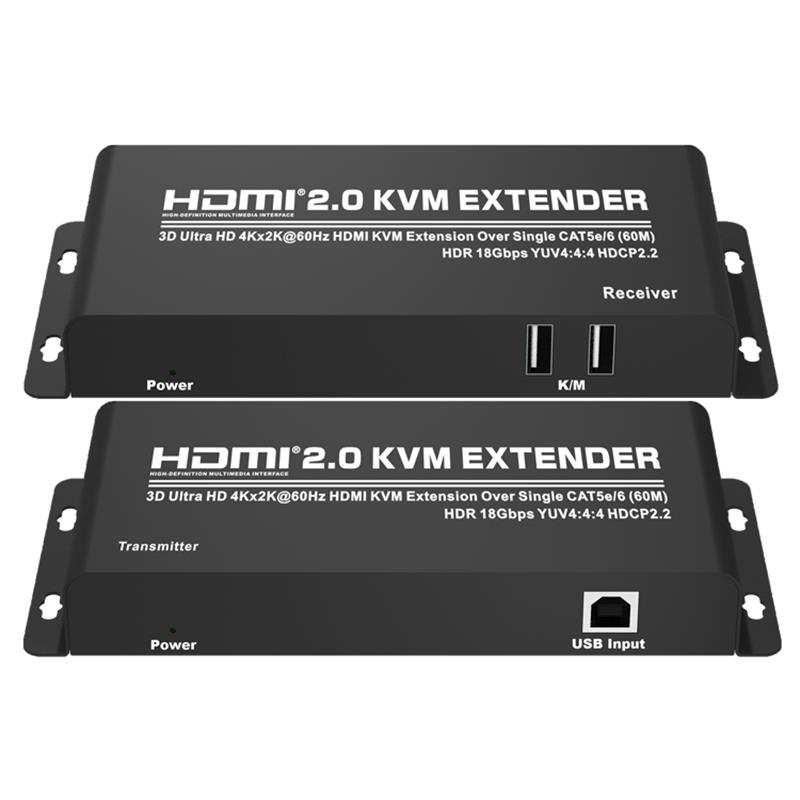

Port de sortie du récepteur - - - - hdmix1 (AF), USB (AF) x2

Bande passante de fréquence

Input / Output Resolution - - - - 4801 / P, 576p, 720p, 1080i / P, 4kx2k @ 60HZ

Audio: taux d 'échantillonnage: 32khz, 44,1 kHz, 48khz, 96khz

Télécommande infrarouge ------------------------------------------------------------------------------------------------

ESD Protection of Human Body Model ----------------------------------------------------------------------

                                                                                        ± 4 kV (décharge de contact)

Température de fonctionnement: 0 °C ~ 40 °C / 32 ~ 104 °C

Température de stockage ------------------------------------------------------------------------------------------

Humidité relative: 20%

Taille (mm) - - - 170 & 35A 120; 81.5x22
