1.0 Introduction

L 'amplificateur HDMI KVM est basé sur la norme TCP / IP.Il transfère 200 mètres maximum de la source HDMI ou DVI - D à un affichage à haute résolution par câble cat5e / 6.

Dans le même temps, il est facile de transmettre une source audio et vidéo HDMI par point à point, point à point, point à pair, en série.

2.0 fonctions

Signaux   Transmission   • Catégorie 5 / 6 (recommandation)   Câble   Ascendant   A.   200.   Mètre   Au contraire   Appartenir à   Interface HDMI   Câble   Oui.   Corrélatif   Entre   Texas   Et   Reception   Extensible

Appui au HDMI - 1.3 / hdcp1.1 & 1.2;

Résolution d 'entrée / sortie: 480i / P, 576p, 720p, 1080i / P;

Mode point à point, mode point à multiple et cascade   Mode de connexion

5.802.3 Ethernet standard;

Appui au contrôle infrarouge   Télécommande;

Note: l'alinéa 7.a.1.a.1 ne vise pas les « logiciels » spécialement conçus ou modifiés.

Appui à la télécommande infrarouge 20 ~ 60 kHz, nec;

Appuyer le contrôle à distance de la souris à clavier.

3.0 contenu de l'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

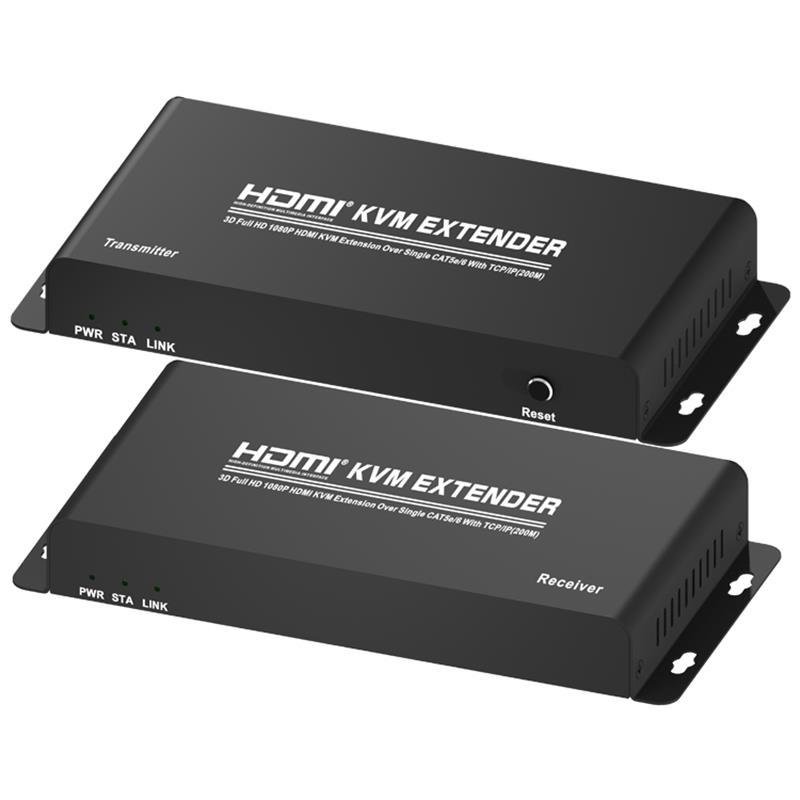

émetteur d 'amplificateur HDMI

Récepteur HDMI

Un émetteur infrarouge.

Un récepteur infrarouge

5V adaptateurs d 'alimentation en courant continu - 2

Ligne de données USB 1

Manuel d 'exploitation

4.0 normes

Version HDMI

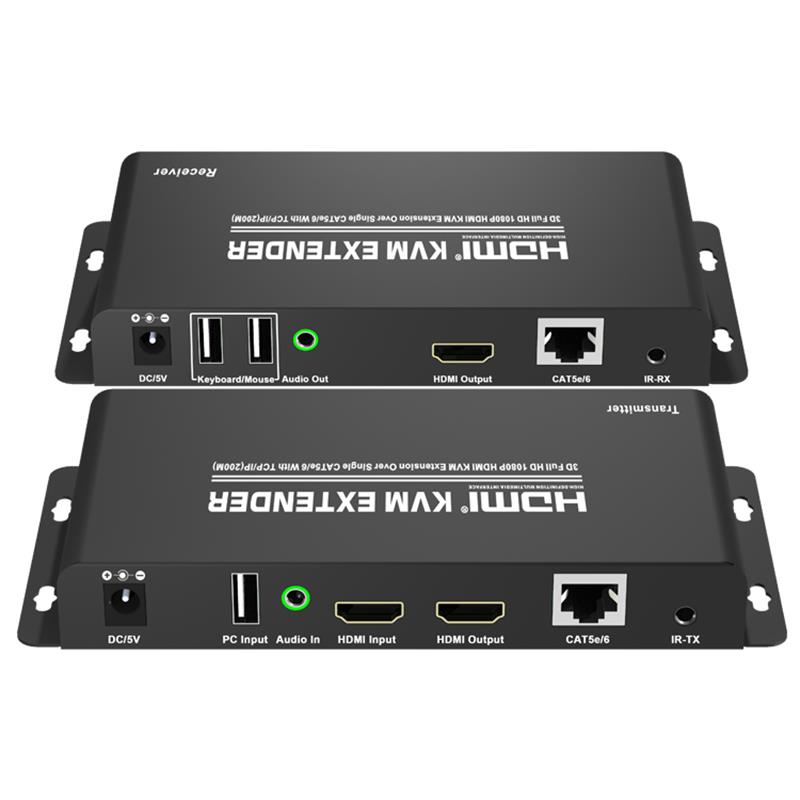

Port d 'entrée de l' émetteur - hdmix1 (AF), USB (BF) x1

Port de sortie de l 'émetteur - hdmix1 (AF), rj45x1, infrarouge tx31

Port d 'entrée du récepteur

Port de sortie du récepteur - - - - hdmix1 (AF), USB (AF) x2

Bande passante de fréquences - - - - 2,25 Gbps (liaison unique)

Résolution d 'entrée / sortie: 480i / P, 576p, 720p, 1080i / p

Taux d 'échantillonnage: 32khz, 44,1 kHz, 48khz

Télécommande infrarouge --------------------------------------------------------------------------------------------------

Modèle de protection du corps humain

                                                                                  ± 4 kV (décharge de contact)

Température de fonctionnement: 0 °C ~ 40 °C / 32 ~ 104 °C

Température de stockage - 20 °C ~ 60 °C / - 4 °F ~ 140 °F

Humidité relative: 20%

Taille (mm) - - - 170 & 35A 120; 81.5x22
