Un.       Introduction

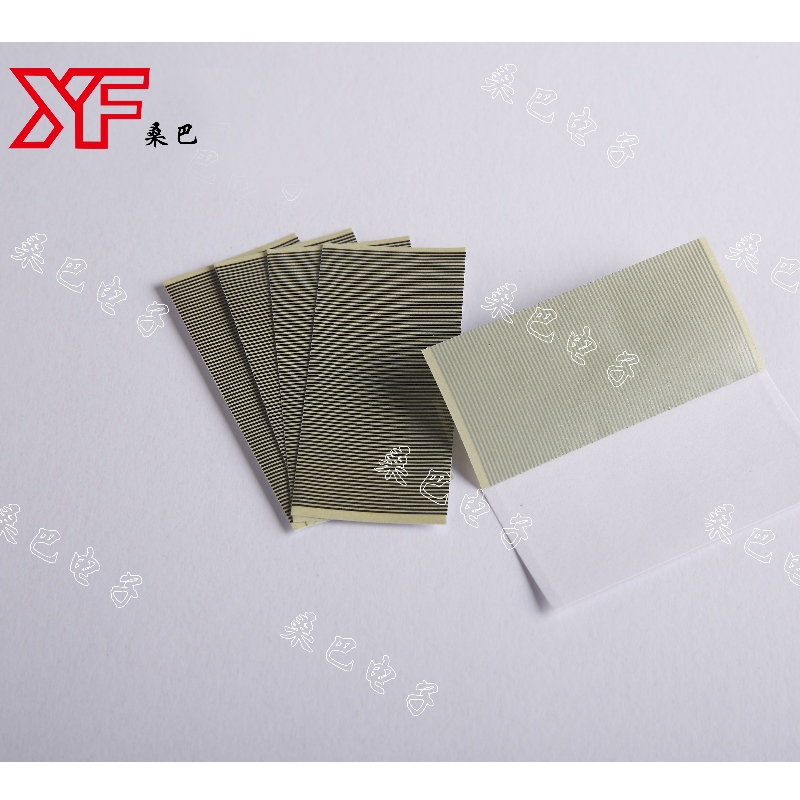

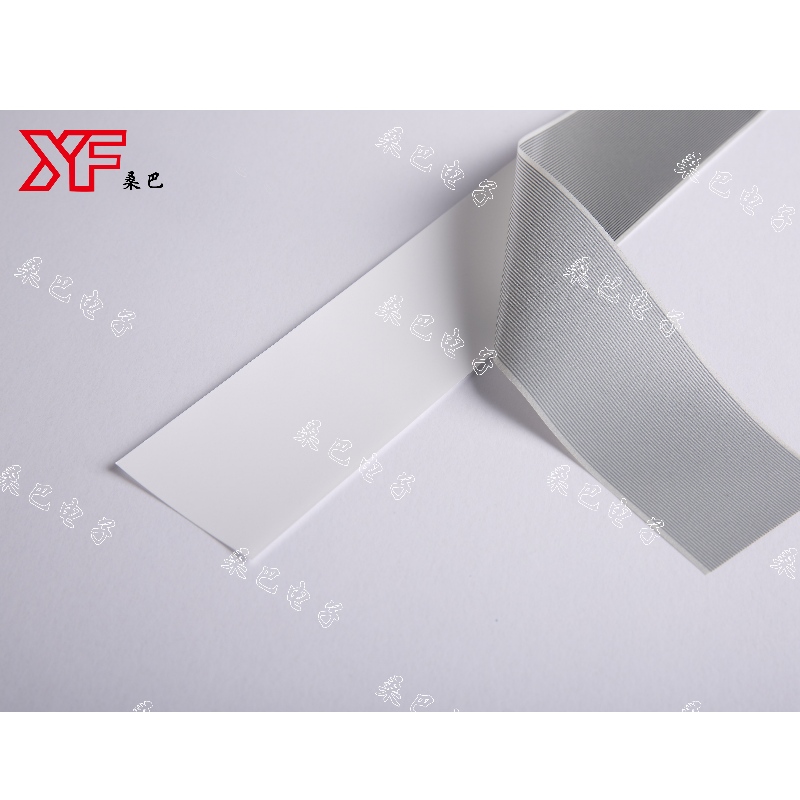

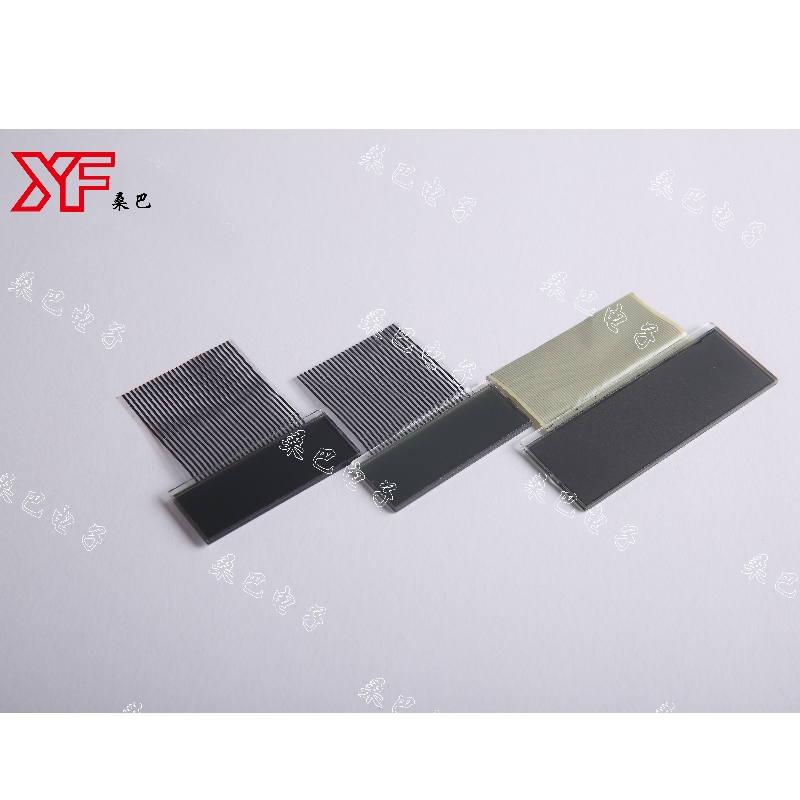

Le joint d 'étanchéité thermique est un nouveau type de matériau conducteur flexible.Ses propriétés stables et faciles à utiliser en font la meilleure solution pour connecter PCB et LCD.   En outre, en raison de sa conductivité et de sa flexibilité uniques, il est largement utilisé dans les ordinateurs, les magnétophones radio, les téléphones, les lecteurs, les lecteurs de CD, les caméras numériques, les instruments, les horloges électroniques, etc.

Deux.       Théorie de conductivité

Un circuit conducteur est constitué d 'un film PET résistant aux températures élevées, d' une pâte de carbone, d 'argent ou d' un mélange d 'argent et de pâte de carbone, le modèle d' impression étant personnalisé et une couche spéciale de caoutchouc conducteur est recouverte de particules conductrices dispersées.Enfin, il est thermoscellé sur une électrode de PCB ou LCD.

Trois.       Données techniques

Résistance conductrice < Cinq. 0 fois / CM 2

Résistance à l 'adhérence > Six. 00 G / CM carré

Résistance à la température - 40 °C + 80 °C.

Test d 'humidité thermique: placé à une température supérieure de 95%. Cinquante. Centigrade L'environnement est resté inchangé pendant 500 heures.

Effets thermiques   - 40 degrés. + 70 degrés Celsius. 10 cycles, pas de changement.

Quatre.       Opération

Réponse.         Coupe la longueur appropriée pour être utilisée, puis déchire le papier protecteur.

B.       Les côtés conducteurs du connecteur thermoscellé sont placés sur les conducteurs correspondants du PCB ou du LCD et collés ensemble.

C.         Préparez un thermostat, une pression constante, un thermostat.Un film de silicone est monté sur un joint.

Six.       Questions importantes

Réponse.         La surface d 'étanchéité est maintenue à l' abri de la vapeur, des taches, de la poussière, de l 'oxydant et ainsi de suite, et reste sèche.

B.       Ne retire pas prématurément le papier protecteur du Joint d 'étanchéité thermique avant son utilisation.Juste pour éviter la pollution ou l 'oxydation.

C.         Placez le dispositif sur la surface d 'alignement.Veuillez accorder une attention particulière à la tête de pression de la machine d 'étanchéité, qui doit être en contact parallèle avec la connexion.Sinon, il y aura un manque d'uniformité de l'étanchéité.

D.       Notez que la température de pression correspond à la température réelle de la tête et non à la température conductrice de l 'élément chauffant.
