Il est généralement admis qu'une meilleure corrélation est nécessaire entre la microstructure de la coulée et celle du nickel. Superalliage - Oui.

En général, la microstructure et les propriétés des coulées d'investissement sont influencées par les paramètres suivants:

(1)   Le métal liquide surchauffe.

(2)   Température de coulée

3.   Température de la coque

4.   Température d'équilibre du métal

5.   Temps nécessaire pour atteindre le point Mme

6.   Vitesse de refroidissement pendant la solidification

Les principales conclusions de l'influence des paramètres du procédé de coulée sur les caractéristiques de Microstructure peuvent être les suivantes:

Les conclusions sont les suivantes: - Oui.

Granulométrie

Comme toutes les propriétés de coulée sont influencées par la taille des grains, les variables de procédé optimales sont choisies.

Ces considérations semblent essentielles.

Pour le superalliage à base de ni in - 100, la taille des grains augmente avec l'augmentation de la température de coulée et / ou de la température de la matrice.

L'effet de la température sur la température de coulée est plus évident.Les grains plus grossiers

Section plus épaisse et vide plus élevé, lorsque & # 101; parce que l'effet du nombre de revêtements est négligeable

- Oui.

Pour le superalliage in713lc coulé par moule, une température de préchauffage plus basse a un meilleur effet de contrôle sur les grains.

La taille varie en fonction de la température de coulée, où & # 101; as, contrairement au contrôle de la taille des grains, le préchauffage du cristallisateur est élevé

La température a un bon effet de contrôle sur l'uniformité des grains - Oui.

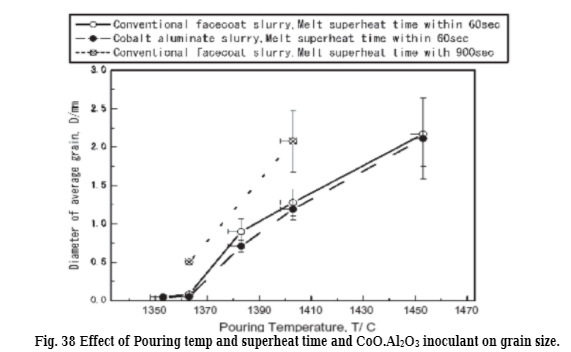

Les effets de la température de coulée et du temps de surchauffe sur la taille des grains sont présentés dans Figure 38.

Parce que le temps de surchauffe est   La taille des grains augmente avec l'augmentation de la température de coulée.Une légère diminution de la taille des grains a été observée.

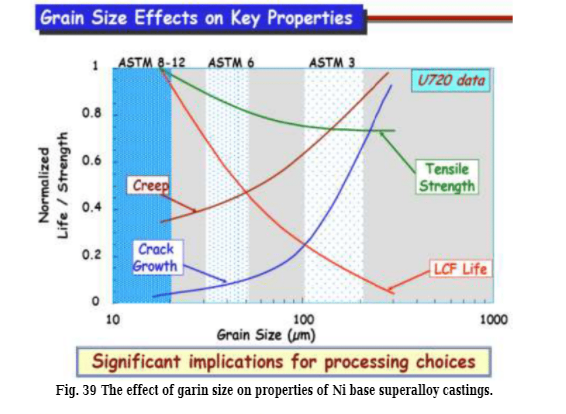

Effets des modifications du contenu des fertilisants de conception (Chef de l'exploitation (2) O 3. () - Oui.   Figures 39 et 40   Description des effets des céréales

Effet de la taille sur les propriétés de coulée des superalliages à base de nickel.

Porosité et espacement des bras dendritiques (DAS) La tendance à la variation das de in - 100 est similaire à celle de la taille des grains, et l'influence de la température du cristallisateur est plus grande. La température de coulée et le degré de vide jouent un rôle important dans la détermination du DAS.Impact   Le nombre de revêtements de l'enceinte sur le DAS est négligeable.

Les micropores des aubes de turbine coulées dans le superalliage in - 713lc diminuent avec la diminution des dendrites secondaires.

Espacement des bras (sdas).Les résultats ont montré que l'Inoculant avait un certain effet sur la réduction de la porosité, en particulier sur l'augmentation de la porosité. Type T La température du moule est élevée.Il y a des pores entre les limites des grains et les dendrites.Parce que sdas est plus

La taille des grains et la porosité sont considérées comme une « moyenne pondérée » du sdas plutôt que comme la taille des grains.

Taille.L'influence de la température du cristallisateur sur la porosité est principalement due à l'influence de la température du cristallisateur.

La température affecte le taux de refroidissement de la coulée et, par conséquent, le taux de refroidissement de la coulée.Lorsque la température du moule est élevée

Le sdas est relativement grand et le raffinement des grains R éduit la valeur « effective» du sdas, ce qui réduit r Exportation

Porosité.Le SDA affecte les propriétés des coulées superalliages à base de nickel, comme indiqué dans Figure 41 - Oui.
