it est largement croyant qu'il estnécessaire de mieux être corrélation entre la coulée et la microstructure de N-Superalloys

Generally, la microstructure et les propriétés des pièces moulées d'investissement sont influencées par les paramètres suivants:

 Superheat de métal liquide.

2. Pouring température

3. Shell température du moule

4. --

  5.

time pris pour atteindre le point MME  6.

\\ tauxnCooling pendant la solidification

Les constatations principales de l'effet des variables de traitement de coulée sur les caractéristiques microstructurales peuvent être

CONCLUées dans la taille suivante

--/Comme toutes les propriétés de moulage sont influencés par la taille du grain, la sélection des variables de traitement optimales,

based de ces considérations, semble être essentielle.

Pour Ni&base superalliages IN#100, la taille des grains a été montré à augmenter avec la température de coulée eti moule

temperature, avec l'effet de la température de coulée plus prononcé. Les céréales plus grossières sont favorisées dans les sections

101; comme l'effet dunombre de manteaux estnégligeable

. SURALALLOY, la température de préchauffage de la moules à faible consommation présente une meilleure température de la grain&#

SIZE sur la variation de la température de versement, où101; comme, contrairement au contrôle de la taille de grain, le préchauffage de moule élevé tempperature conduit à une meilleure régulabilité de l'uniformité des grains

 .Le effet de la température de versement et de la surchauffe la taille des grains est représentée sur la

Fig. 38.

As le temps surchauffe estincreased la taille des grains augmente, ainsi que l'augmentation de la température de coulée. La taille des grains a été trouvé pour être légèrementaffected par la variation de la teneur inoculant (CoO.Al2O3 ).

- Microporosity et DENDRITE espacement bras (DAS)Variations dans DAS de IN

prominent rôle dans la détermination du DAS à la température de coulée et leniveau de vide. L'influence du-

microportuosité de la lame de turbine moulée de placement de superallioque in713LC diminue avec la diminution de la dendrite secondaire de Dendrite

arm (PMO). Inoculant a été montré pour exercer un certain effet sur la diminution de la teneur en porosité, en particulier une

\\ températures de moulenHAUT. Porosité existe au joint de grain et les régions interdendritiques. Depuis SDAS est beaucoup plus fine que

le taille des grains, la teneur en porosité a été considérée comme une mesure plutôt « moyenne pesant » de SDAS que le grain

size. La température du moule exerce un effet important sur la teneur en porosité parce mouletemperature affecte la vitesse de refroidissement de la coulée et donc ses SDAS. Lorsque la température du moulage est élevée et

sdas relativement importante, le raffinement de la taille du grain réduit les SDA \"efficaces\" et donc r édecing la teneur

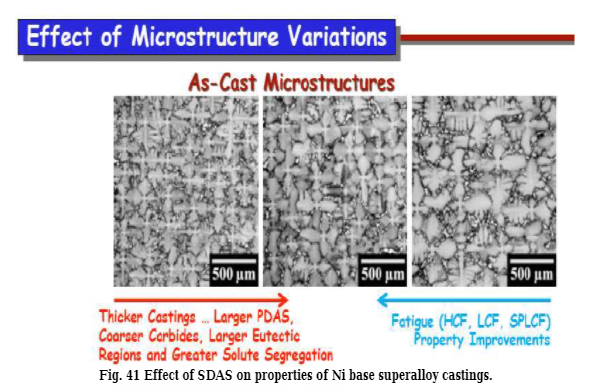

orosité. SDAS affectent les propriétés des pièces coulées en superalliage à base de Ni comme représenté sur

.
