ABSTRACT

Le montre présent travail que les expériences de dilatation thermique peuvent être utilisés à des températures measurethe c-solvus de quatre Ni-base superalliages simples-crystal (SX), l'une avec Re&and trois Re-free Variantes. Dans le cas de CMSX-4, les résultats expérimentaux sont en bon accord avec les résultats thermodynamiquesnumériques obtenus à l'aide de Thermocalc. Pour

\\ expérimental Nthree Refree alliages, le dispositif expérimental et les résultats calculés sont microscopie électronique close.Transmission montre que les compositions chimiques du cand les c-phases peuvent êtrenormalement prévus. Nous utilisons également résonante ultrasonore-spectroscopy (RUS) pour montrer comment les coefficients d'élasticité dépendent de la composition chimique et la température. Les résultats sont abordés à la lumière des résultats précédents dans la littérature. Domaines qui ont besoin d'autres travaux sont mis en évidence.&

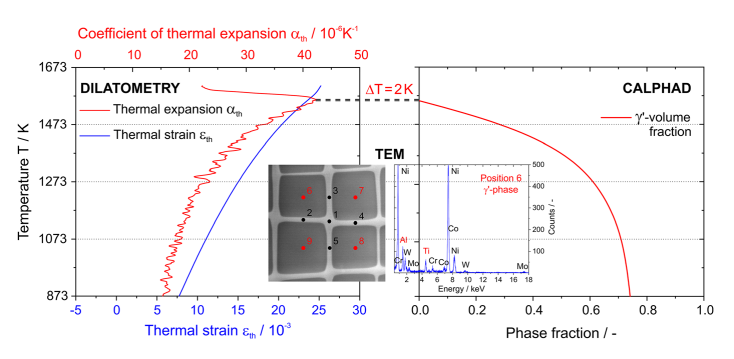

GRAPHICAL RÉSUMÉ

Introduction

nibased simple-crystal superalliages (SXS) sont utilisés aubes de turbine à tomanufacture, qui fonctionnent à des températures supérieures à 1000 ° C, ils doivent résister à spectre aload, qui comprend le fluage, la fatigue thermique et à la corrosion à chaud. La force du fluage, la résistance contre une accumulation de tension lente mais continue, est de la plus haute importance. Il est bien connu que SXS dépendent pour leur résistance à une microstructure qui se compose de sous-micrometer parallélépipédique c-Particles-(structure cristalline. Commandé L12&Phase; fraction volumique: 70% en volume) qui sont séparés par de minces c-channel (structure cristalline: FCC; fraction de volume: proche de 30 vol.%), par exemple [1-4]. Les structures cristallines des deux phases sont similaires, ainsi que lors du refroidissement à partir de températures élevées du commandé c-Particles peut de manière cohérente-précipité dans le c&matrix. Les constantes de réseau D des deux phases diffèrent. Dans Ni-Base seul-crystal-

superalloys, on trouve souvent: dc\\ dc. Le réseau de réseau associé entraîne une augmentation de l'énergie de déformation élastique, par exemple [5, 6]. Ce misfit et certaines de ses conséquences, par exemple, son effet sur la forme de c&Particles,-sur les forces Peach-KOHLER agissant sur dislocations de canal, le rafting et sur la formation des réseaux de dislocation interfaciale, ont été et sont encore être discuté dans la littérature, par exemple [7-15]. C ordonnée&-particules représentent des obstacles au mouvement de dislocation.&

Theyne sont pas complètement impénétrable, mais il est plus difficile pour les dislocations de se déplacer à travers le ordonnée cPhase que par le fcc-c&Channels . L'art de la conception SX repose en partie sur la rendre aussi difficile que possible pour dislocations de couper dans le c-Phase à Opti--&

mize résistance au fluage. Faire de coupe difficile est associée à des énergies de plus en plus aux limites d'antiphase (les APBs), par exemple, [16-20], qui résultent de l'une des la plupart des mécanismes élémentaires de premier plan dans la plasticité des cristaux: le découpage de paires de cPhase, par exemple,-[ 21-23]. Alors que dans la littérature il y a des désaccords en ce qui concerne les aspects spécifiques de ce processus de coupe sont concernés, les chercheurs SX du monde universitaire et de l'industrie estiment qu'il est souhaitable de concevoir des alliages à haute c&VOLUME fraction, un haut-c&solvus tem--Perature et une composition chimique, qui donne lieu à des énergies de défaillance planes élevées qui affectent lanature physique des APB et d'empiler des défauts. C&-&

15 variantes (Refree, avec desniveaux plus élevés de Mo, Ti et W). On utilise la spectroscopie de résonance à ultrasons (RUS) et dilatométrie pour mesurer des raideurs élastiques et les coefficients de dilatation thermique en fonction de la température. Il a récemment été démontré comment ces quatre alliages diffèrent en termes de propriétés de fluage [32, 33]./-/-
