3.1.2. ST Spécimens

figure 6 montre des micrographies MEB après le traitement thermique ST. Les limites des piscines en fusion et des structures dendritiques ont disparu. Le spécimen HX ST a présenté une morphologie des grains équiaxée à un grossissement plus faible (figure 6a). Ce spécimen a également montré beaucoup de jumeaux à des grossissements plus élevés (figure 6B). Pour le HX-a échantillon, la morphologie des grains du spécimen ST était similaire à celle de l'as \\ échantillon denbuilt (Figure 6c). On a observé deux différences principales entre le spécimen et le HX HX-a échantillon après traitement ST: dans ce dernier, le joint de grain devient plus épaisse avec le carbure, et ces fines carbures formés à l'intérieur du grain (Figure 6D). Dans le premier cas, d'autre part, à l'intérieur du grain, et la limite de grain de carbures aucunn'a été observé était plus mince que celle de l'HX-a ST (figure la 6b). Nous avons effectué une analyse SEM de la HX-a as \\ spécimennbuilt à la limite de grain; Les résultats sont présentés à la figure 7A. M6C, SIC et YC ont été formés à la limite des grains. Ces carbures à la limite des grains doivent avoir épinglé la limite pendant le traitement thermique de la solution. Nous avons effectué une analyse FE-sem à la limite des grains dans le HX-a spécimen ST. La figure 7B montre la micrographie Fe-SEM du spécimen HX-a St. MC (SI, Y), (MO, W) 6C et CR23C6 Les carbures ont été formés à la limite de grain. Ces principalement dues à l'effet épinglant limite de grain à terme, maintenir une morphologie de grain colonnaire--.

a spécimens à l'état ST. Après le traitement thermique de la solution, l'échantillon HX a montré des grains équiaxés et l'orientation était aléatoire (figure 8a). La plupart des grains ont une direction allant (figure 8a). Cependant, le HXa échantillon semble être similaire à la HX-a \\ en tant que spécimen denbuilt (figure 5b); Autrement dit, il était resté le long de la---100 une morphologie de grain colonnaire et la moitié des grains<Direction (Figur>8b).

Fig

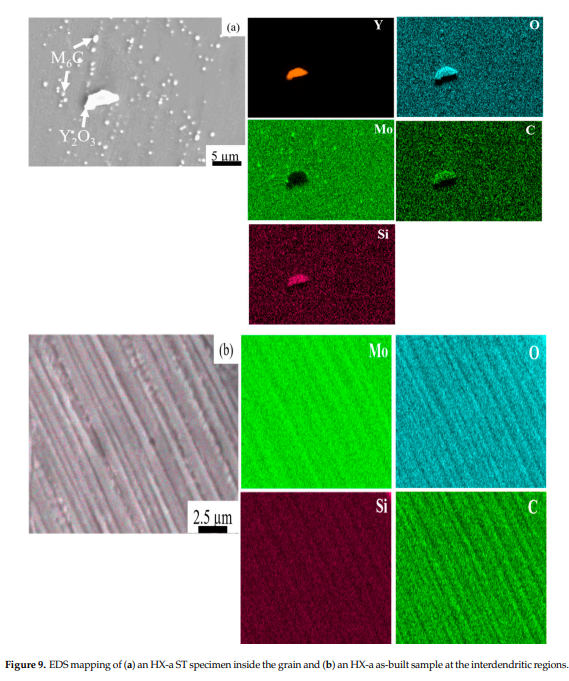

ure 9a montre EDS cartographie du HXa spécimen ST, ce qui indique MoRICH carbures à l'intérieur du grain. Il y avait aussi la formation d'un oxyde de y et de siconing c à l'intérieur du grain (voir la figure 9a). Afin de trouver la raison de l'accumulation de carbures M6C le long des régions interdendritiques après le traitement thermique en solution,nous avons réalisé la cartographie EDS auniveau des zones interdendritiques de l'HX-a as-built échantillon (figure 9b); Dans les régions interdendritiques, MO, SI, C et O ont été séparés. Matériaux 2021, 14, x examen par les pairs 8 sur 16 La figure 9A montre EDS cartographie du HX-a spécimen ST, ce qui indique Mo-RICH carbures à l'intérieur du grain. Il y avait aussi la formation d'un oxyde de y et de si-coning c à l'intérieur du grain (voir la figure 9a). Afin de trouver la raison de l'accumulation de carbures M6C le long des régions interdendritiques après le traitement thermique en solution,nous avons réalisé la cartographie EDS auniveau des zones interdendritiques de l'HX-a as-built échantillon (figure 9b); dans les régions interdendritiques, Mo, Si, C et O ont été séparés.---

Nous a procédé à un essai de fluage selon la direction du bâtiment (spécimen vertical) et lanormale à la construction directions (spécimen horizontal); les courbes de fluage sont présentés sur la figure 10. Dans l'as \\ condition denbuilt, l'échantillon de HX verticaux présentent une durée de vie en fluage de 13,8 h tandis que l'échantillon HXA présentaient une durée de vie de fluage 1,46 fois plus élevé, 20,2 h (figure 10a). En outre, le HX

built spécimen horizontal Exposée vie au fluage plus long (3,4 h) que le HXa échantillon horizontales (0,26 h), mais la souche de rupture était presque identique dans les deux échantillons (Figure 10b). La figure 10C montre les propriétés de fluage des spécimens verticaux ST. Le spécimen HX ont montré une durée de vie de fluage de 3,7 h, tandis que le HX-a spécimen a montré une durée de vie de fluage huit fois plus élevé, 29,6 h. Le HX-a montré un allongement de fluage-rupture plus élevé (15,6%), presque le double de celle de l'HX (7,5%). Le spécimen horizontal HX ST exposées vie au fluage plus (3,6 h) que le HX-a échantillon horizontales (0,26 h), mais le fluage \\ allongementnrupture était à peu près la même dans les deux échantillons (Figure 10d). Matériaux 2021, 14, x examen par les pairs 9 de 16 Nous avons effectué un essai de fluage selon la direction du bâtiment (spécimen vertical) etnormal au mode de construction (spécimens horizontales); Les courbes de fluage sont présentées à la figure 10. Dans la condition as-built, le spécimen vertical HX a présenté une vie de fluage de 13,8 h tandis que le spécimen HX-A présentait une durée de vie de fluage 1,46 fois supérieure, 20,2 h (figure 10a). De plus, le HX-A a révélé une élongation plus élevée de fluage \\ entalité (5,7%) que la HX (2,8%). L'échantillon horizontal HX comme-built présentait une durée de vie de fluage plus longue (3,4 h) que l'échantillon horizontal Hx-a (0,26 h), mais la souche de rupture était presque la même dans les deux spécimens (figure 10b). La figure 10c montre les propriétés de fluage de spécimens verticaux ST. Le spécimen HX a présenté une vie de fluage (3,6 h) que le spécimen HX-a-------horizontal (0,26 h), mais l'allongement de la fluage \\ entalité était presque la même dans les deux spécimens (figure 10d). -

figure 11 montre le fluage \\ surfacesnrupture. Il est évident de la figure 11A, B que les spécimens verticaux HX et HXA as

ike peut être observée sur les spécimens horizontal debuilt hx et hx-a (Figure 11C, D). Évidemment, les fissures présentes perpendiculaires à l'axe de la contrainte ont entraîné la surface de clivage \\ aime le long de la structure dendritique, indiquant un comportement fragile et une ductilité inférieure------
