Merci d 'avoir acheté nos produits.Afin d 'assurer la sécurité du produit et de nombreuses années de fonctionnement sans panne, s' il vous plaît lisez attentivement le cahier des charges avant d' utiliser ce produit.

1.0 Description

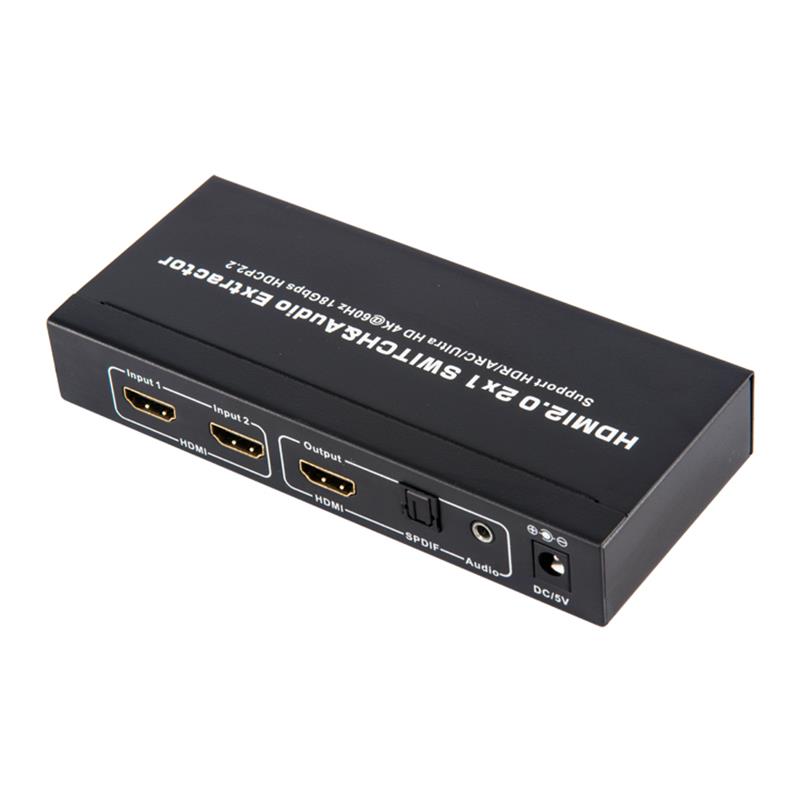

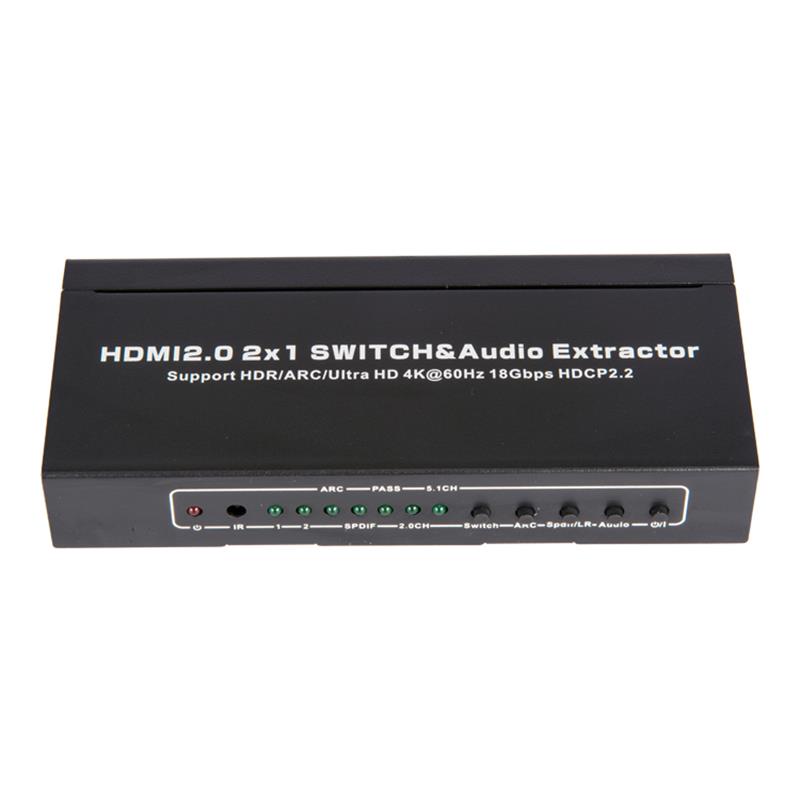

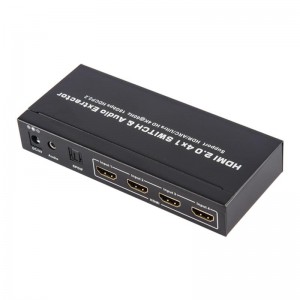

Le dispositif est un extracteur audio HDMI Multi - ports qui prend en charge le HDR, l 'arc, le 3D et le 4kx2k et qui permet de transférer facilement une pluralité de sources à haut débit ou une source intelligente MHL à un affichage haute définition.En outre, toute source d 'entrée supporte l' extraction audio par le canal de sortie audio spdif et LR.Le commutateur supporte la fonction arc et permet de renvoyer le son de la télévision au récepteur av.

2.0 fonctions

Un.Input: HDMI X - 2 (HDMI / MHL - 1 Port Supporting MHL).

Deux.Sortie: HDMI x 1, toslink / spdif x 1, audio x 1.

Trois.Lorsque le signal apparaît sur le port, le transfert s' effectue automatiquement par l 'intermédiaire de l' utilisateur;

Quatre.Conformité avec hdmi2.0, hdcp2.2 et DVI 1.0;

Cinq.Format vidéo supportant jusqu 'à 4k2k @ 30hz, 24 RGB / ycbcr

  4: 4: 4 / ycbcr4: 4: 4, 60 Hz jusqu'à 4k2k, 12 ycbcr4: 4: 4;

Numéro 7.Supporte 12 couleurs profondes par canal, jusqu 'à 36 bits par canal.

Huit.Supporte le débit d 'horloge des pixels 3.0gbps / TMD / 600 MHz par canal, maximum

  Le débit total de tmds est de 18 Gbps.

Neuf.Support audio non comprimé, par exemple LPCM.

Appuie les enregistrements audio comprimés tels que DTS Digital, Dolby Digital, DTS - HD;

    Et Dubie est très clair.

Appui à la liaison directe HDMI.

Les chiffres HDMI supportant jusqu'à 7,1 CH sont circonférents.

Les chiffres de sortie toslink supportant jusqu'à 5,1 CH sont entourés de son.

Un maximum de 2,0 sonores analogiques est supporté pour les sorties stéréo.

Support audio standard, audio DSD et audio HBR.

Appui à l'arc (canal de retour audio).

3.0 accessoires d'emballage

1. HDMI / MHL - 1

Manuel de l 'utilisateur - 1

Électricité - 1

Télécommande - 1 (facultatif)

4.0 Applications

Il commute les signaux HDMI des dispositifs sources (DVD, récepteurs de satellites, boîtes de toit, caméras DV, récepteurs A / V et autres dispositifs supportant le HDMI) vers des dispositifs d 'affichage à haute résolution (tels que les afficheurs plats HDTV et HDMI).

5.0 principes de fonctionnement

Un.La source HD est connectée au port d 'entrée HDMI au moyen d' un câble HDMI.

Deux.Un affichage haute définition est connecté à un port de sortie HDMI au moyen d 'un câble HDMI.

Trois.Pour la connexion audio, sélectionnez l 'une des options suivantes.

  Pour utiliser HDMI en direct, utilisez les étapes 2 à   Un récepteur audio est connecté au port de sortie HDMI.Ta voix.   Le récepteur doit transmettre le signal vidéo à l 'affichage haute définition.

  (Note: toslink ne supporte pas le Digital - plus.Habillez - vous.   Si nécessaire, réglez la sortie audio de la source d 'entrée sous d' autres paramètres.

  C. raccordement audio stéréo à l'aide de c âbles coaxiaux   Matériel.

Quatre.Connecte l 'adaptateur d' alimentation.

Cinq.Attention: Si vous utilisez un câble de connexion, assurez - vous de la protection du caoutchouc   Avant la connexion, le couvercle inférieur a été enlevé des deux extrémités.   Leur équipement.

6.0 paramètres techniques

HDMI source input port

Port de sortie du dispositif d 'affichage

Connecteur de port source

Connecteur de port de dispositif d 'affichage

Satisfaire aux exigences du HDCP

Portée d 'une seule liaison

Entrée de signaux vidéo -------------------------------------------------------------------------------------------------

Input DDC signal - 5 volts P - P (TTL)

Couleur foncée -----------------------------------------------------------------------------------------------

Hdmi2.0   50 / 60 Hz 4 kx2k

Audio Output - HDMI direct; High 7.1ch; spdif Output High 5.1ch; 3.5mm stereo Output audio

Largeur de bande - jusqu 'à 600 MHz

Vitesse du signal: jusqu 'à 18gbps

Longueur du câble d 'entrée °   Câble 60HZ 24 bits 1080P

Longueur du câble de sortie °   Câble 60HZ 24 bits 1080P

Câble standard

Gamme de fréquences verticale

Consommation d 'électricité (maximum) 4,5 Watts

Température de fonctionnement

Tension de fonctionnement

Adaptateur d 'alimentation

Poids net: 0,29 kg

Dimensions: longueur * largeur * hauteur (mm) - - - 150 X 64 x 25

7.0 installation et mesures préventives

Afin d 'éviter les chocs électriques, les dommages aux produits et de protéger votre sécurité, veuillez noter ce qui suit:

S'il vous plaît, coupez lentement les lignes de signalisation et n'y faites pas souvent appel.

  Secoue - les.

Le matériel ne doit pas être placé dans un environnement ensoleillé, pluvial ou humide; ou

  Non ventilé.

Aucun article liquide ne peut être placé sur le matériel.

Ne pas installer le matériel près des sources de chaleur, telles que le feu, l'électricité ou tout autre type

  Amplificateur générateur de chaleur

Sauf

    Connectez le câble au port.

Le matériel ne doit pas être enlevé de son propre chef; et

  Entretien professionnel.
