Merci d 'avoir acheté nos produits.Afin d 'assurer la sécurité du produit et de nombreuses années de fonctionnement sans panne, s' il vous plaît lisez attentivement le cahier des charges avant d' utiliser ce produit.

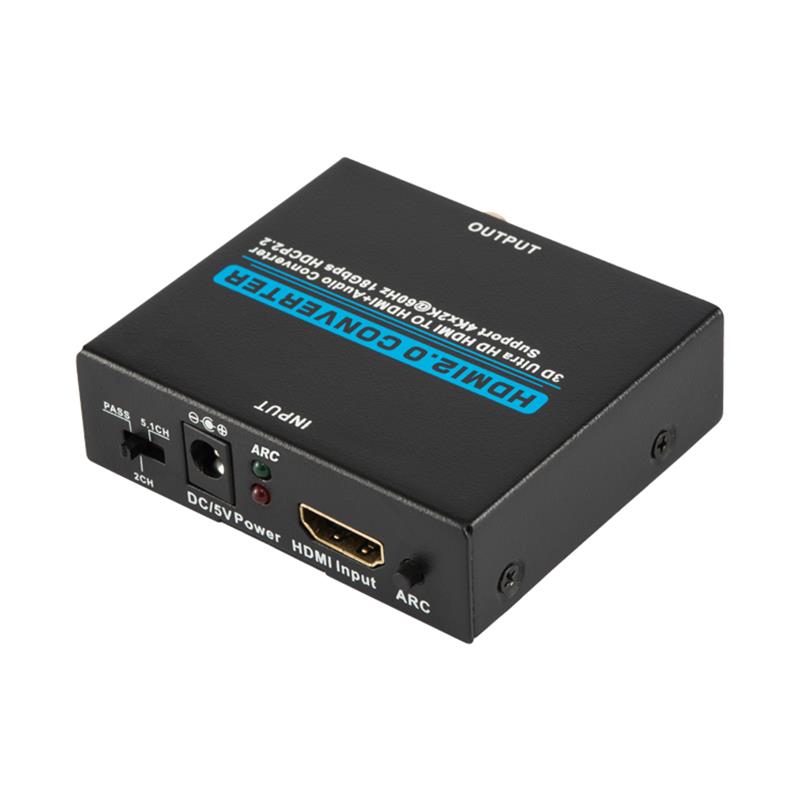

1.0 Description

L 'appareil est un extracteur audio HDMI qui prend en charge le HDR, l' arc, le 3D et le 4kx2k et qui permet de Commuter facilement une pluralité de sources à haut débit ou une source intelligente MHL vers un affichage haute définition.En outre, toute source d 'entrée supporte l' extraction audio par le canal de sortie audio spdif et LR.La fonction arc est prise en charge, ce qui permet de renvoyer l 'audio de télévision au récepteur av.

2.0 fonctions

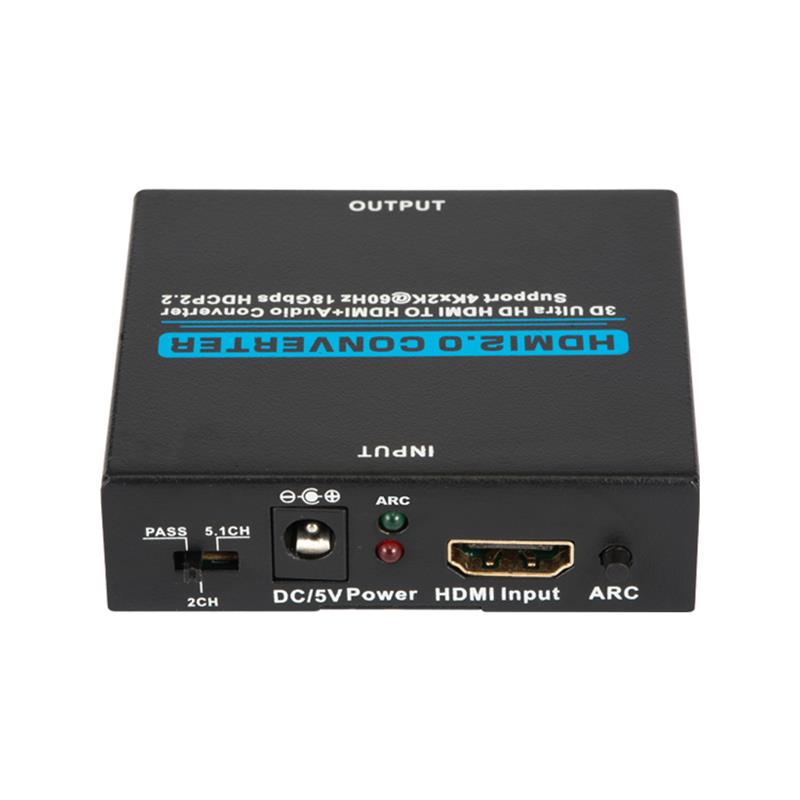

Un.Input: HDMI X - 1 (HDMI / MHL - 1 Port Supporting MHL).

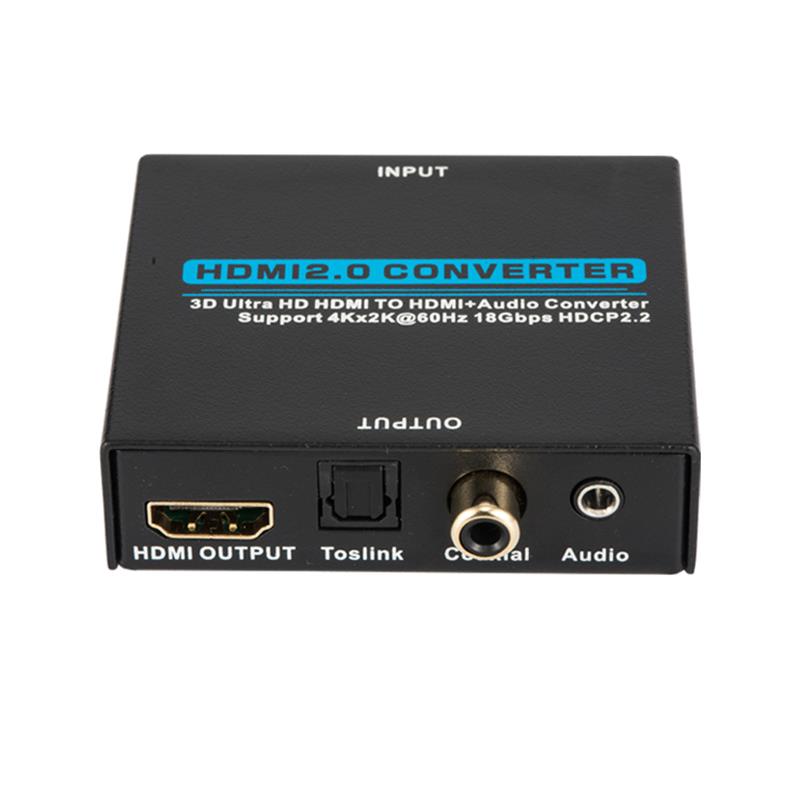

Deux.Sortie: HDMI x 1, toslink / spdif x 1, audio x 1.

Trois.Conformité avec hdmi2.0, hdcp2.2 et DVI 1.0;

Quatre.Format vidéo supportant jusqu 'à 4k2k @ 30hz, 24 RGB / ycbcr

    4: 4: 4 / ycbcr4: 4: 4, 60 Hz jusqu'à 4k2k, 12 ycbcr4: 4: 4;

Cinq.Supporte 12 couleurs profondes par canal, jusqu 'à 36 bits par canal.

Six.Supporte le débit d 'horloge des pixels 3.0gbps / TMD / 600 MHz par canal, maximum

  Le débit total de tmds est de 18 Gbps.

Numéro 7.Support audio non comprimé, par exemple LPCM.

Appuie les enregistrements audio comprimés tels que DTS Digital, Dolby Digital, DTS - HD;

    Et Dubie est très clair.

Appui à la liaison directe HDMI.

Circuits numériques de sortie HDMI supportant jusqu'à 7,1 ch.

Les sorties numériques de toslink supportant jusqu'à 5,1 CH sont circonférentielles.

Un maximum de 2,0 sonores analogiques est supporté à la sortie stéréo.

Support audio standard, audio DSD et audio HBR.

Appui à l'arc (canal de retour audio).

3.0 accessoires d'emballage

1. HDMI / MHL - 1

Manuel de l 'utilisateur - 1

Électricité - 1

4.0 Applications

Il commute les signaux HDMI des dispositifs sources (DVD, récepteurs de satellites, boîtes de toit, caméras DV, récepteurs A / V et autres dispositifs supportant le HDMI) vers des dispositifs d 'affichage à haute résolution (tels que les afficheurs plats HDTV et HDMI).

5.0 principes de fonctionnement

Un.La source HD est connectée au port d 'entrée HDMI au moyen d' un câble HDMI.

Deux.Un affichage haute définition est connecté à un port de sortie HDMI au moyen d 'un câble HDMI.

Trois.Pour la connexion audio, sélectionnez l 'une des options suivantes.

  Pour utiliser HDMI en direct, utilisez les étapes 2 à   Un récepteur audio est connecté au port de sortie HDMI.Ta voix.   Le récepteur doit transmettre le signal vidéo à l 'affichage haute définition.

  B) pour l'utilisation de toslink, connectez - vous au matériel audio par câble toslink. (Note: toslink ne soutient pas Dolby Digital plus.Habillez - vous.   Si nécessaire, réglez la sortie audio de la source d 'entrée sous d' autres paramètres.

  C. raccordement audio stéréo à l'aide de c âbles coaxiaux   Matériel.

Quatre.Connecte l 'adaptateur d' alimentation.

Cinq.Attention: Si vous utilisez un câble de connexion, assurez - vous de la protection du caoutchouc   Avant la connexion, le couvercle inférieur a été enlevé des deux extrémités.   Leur équipement.

6.0 paramètres techniques détaillés

Résolution HDMI Uhd   3D @ 4kx2k @ 50 / 60Hz (maximum)

Source   Connecteur de port 36.   Couleur foncée. Toutes les chaînes sont maximales.

Audio   Output ---------------------------------------------------------------------------------------------- Interface HDMI   Passer Jusqu'à 7,1 heures; Spdif Output jusqu 'à 5,1 - ch; 3,5 mm Stereo Output audio.

Max.   Bande passante de chaque passage 600 MHz.

Maximum Wavelet Rate for every display --------------------------------------------------------------------------------------------- 18 livres.

Input / Output   Tmds signal 0,5 ~ 1,5 V   P - P (TTL)

Input / Output   DDC signal ------------------------------------------------------------------------------------------------- Cinq volts.   P - P (TTL)

Input   Distance du câble Moins de 50 pieds / 15 mètres.   24 AWG HDMI à grande vitesse Câble 60HZ 24 bits 1080P

Output   Distance du câble Moins de 50 pieds / 15 mètres.   24 AWG HDMI à grande vitesse Câble 60HZ 24 bits 1080P

Manipuler   Temperature range ------------------------------------------------------------------------------- 5° F à   131 degrés Fahrenheit / - 15 degrés Celsius à 55 degrés Celsius

Manipuler   Taux d 'humidité 5%   Humidité relative de 90% (sans condensation)

Size (long x large x hauteur) - - ------------------------------------------------------------------------------------------ 60 et 120; 70 x 20 (mm)

Poids ------------------------------------------------------------------------------------------------------------ 130 grammes.

Pouvoir   Consommation (maximum) -------------------------------------------------------------------------------------------- 1 h 5.   Watt

Manipuler   Température ------------------------------------------------------------------------------------------ 0 °C   70 degrés Celsius.

Travail   Tension -------------------------------------------------------------------------------------------------------- DC 5V

Pouvoir   Adaptateur -------------------------------------------------------------------------------------------------------------- Type 5V - 1a

7.0 installation et mesures préventives

Afin d 'éviter les chocs électriques, les dommages aux produits et de protéger votre sécurité, veuillez noter ce qui suit:

Un. Veuillez insérer ou enlever le câble de signalisation lentement, ne pas souvent insérer, retirer ou

  Secoue - les.

Le matériel ne doit pas être placé dans un environnement ensoleillé, pluvial ou humide; ou

  Non ventilé.

Aucun article liquide ne peut être placé sur le matériel.

Ne pas installer le matériel près des sources de chaleur, telles que le feu, l'électricité ou tout autre type

  Amplificateur générateur de chaleur

Cinq. En outre, aucun métal ou autre objet ne doit être inséré dans un dispositif.

    Connectez le câble au port.

Six. Ne démontez pas le matériel de votre propre initiative.

  Entretien professionnel.
