Merci d 'avoir acheté nos produits.Afin d 'assurer la sécurité du produit et de nombreuses années de fonctionnement sans panne, s' il vous plaît lisez attentivement le cahier des charges avant d' utiliser ce produit.

Introduction

Le commutateur / disjoncteur HDMI est un produit qui permet d 'attribuer le signal HDMI sans perte à un ou plusieurs dispositifs d' affichage haute définition tels que HDTV.Il peut optimiser votre système de cinéma à domicile afin d 'optimiser l' efficacité.

Les signaux HDMI sont distribués à partir d 'un dispositif source, tel qu' un DVD, un récepteur satellite, une cartouche de toit, une caméra DV, un récepteur A / V, qui supporte le HDMI, à un dispositif d 'affichage haute définition tel qu' un affichage à écran plat HDMI.

Caractéristiques:

Conformité totale avec la norme HDMI 2.0.Application à des dispositifs de source et d 'affichage haute définition tels que des DVD et des dispositifs d' affichage   HDTV ayant un port HDMI ou un port numérique et conforme au Protocole hdcp1.1 / 1.2 / 1.4 / 2.2;

Appui au format vidéo maximum 4k2k @ 60HZ, 24 RGB / ycbcr 4: 4: 4 / ycbcr4: 4: 4: 4, maximum

4k2k @ 60HZ, 12 ycbcr @ 4: 4: 4;

Trois.Supporte le format vidéo séquentiel de trames 3D jusqu 'à 1080p @ 60;

Quatre.Supportant l 'affichage simultané de la sortie à différentes résolutions;

Cinq.Supporte l 'extérieur audio;

Six.DVD - 24 / 50 / 60fs / HD - DVD / xvcc;

Numéro 7.Format audio DTS - HD / Dolby - truehd / lpcm7.1 / DTS / Dolby - AC3 et DSD;

Huit.Extension de la distance de transmission et amélioration du signal de transmission;

Neuf.Compatibilité avec le DVI par l 'utilisation d' un adaptateur HDMI à DVI;

Dix.Metal Shell design, Integrated Shielding, No Signal Interference.

3.0 accessoires d'emballage:

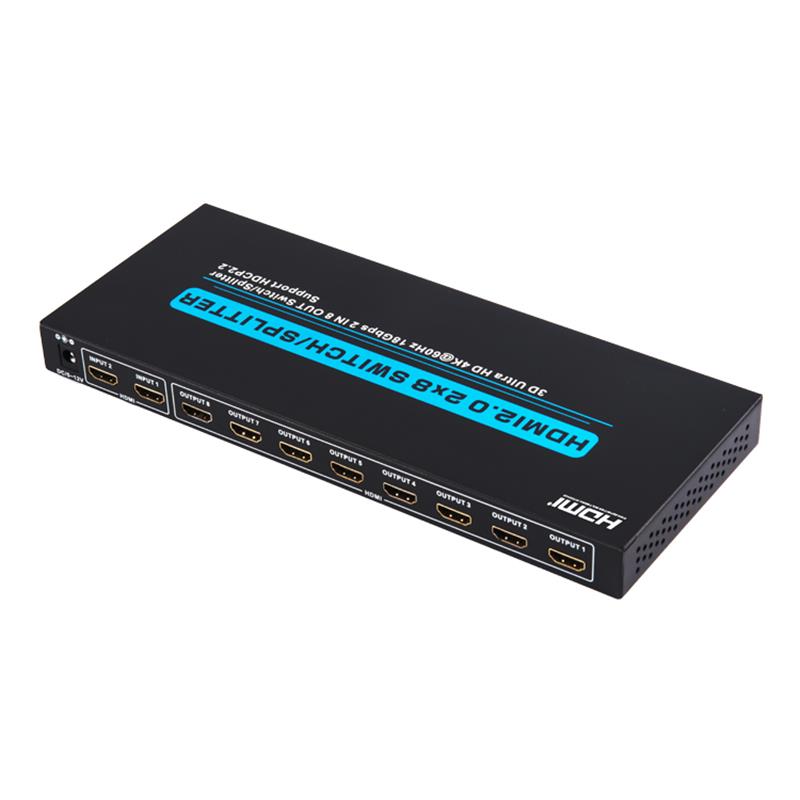

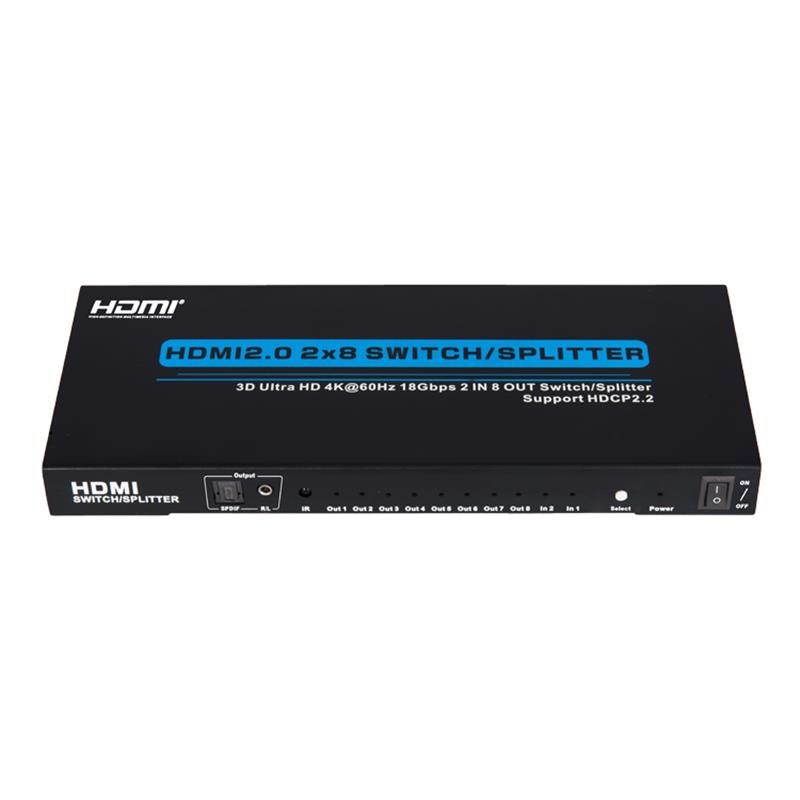

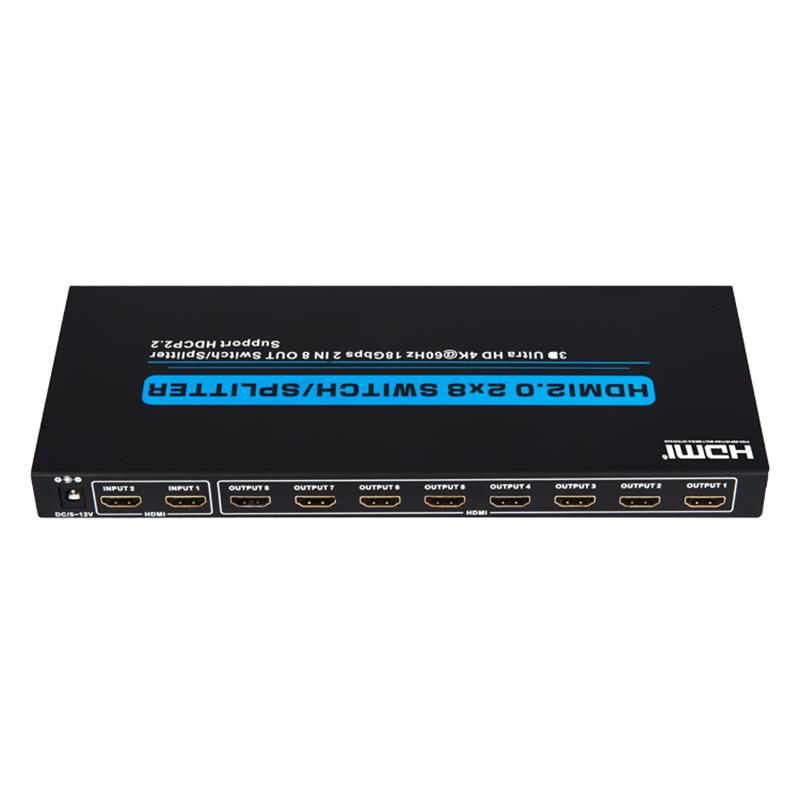

Un.HDMI 2 x 8 Switch / disjoncteur 1

Deux.Une télécommande.

Trois.5V adaptateur d 'alimentation en courant continu - 1

Quatre.Manuel de l 'utilisateur

4.0 paramètres techniques

HDMI source input port

Port de sortie du dispositif d 'affichage

Connecteur de port source

Connecteur de port de dispositif d 'affichage

Output audio port

Satisfaire aux exigences du HDCP

Portée d 'une seule liaison

Entrée de signaux vidéo -------------------------------------------------------------------------------------------------

Input DDC signal - 5 volts P - P (TTL)

Couleur foncée -----------------------------------------------------------------------------------------------

Hdmi2.0

Largeur de bande - jusqu 'à 600 MHz

Vitesse du signal: jusqu 'à 18gbps

Longueur du câble d 'entrée ---------------------------------------------------------------------------

Output cable length

Câble standard

Gamme de fréquences verticale

Consommation d 'électricité (maximum) - - - 6,5 Watts

Température de fonctionnement

Tension de fonctionnement

Adaptateur d 'alimentation

Poids net: 1,08 kg

Taille: longueur * largeur * (mm) - - - - 276 x 110 & 325.

5.0 diagrammes

5.1 raccordement   Ça.   Interface HDMI   Câble   Entre   Signal   Source   Et   Input   Port   Appartenir à   Diviseur.

5.2 raccordement des câbles HDMI entre les ports de sortie du séparateur et le vhdtv.

5.3 connecteurs et adaptateurs de puissance.

5.4 allumer les sources de signaux et les sources d'énergie de la télévision haute définition, qui commence à fonctionner.

Note: matériel d 'entrée ou de sortie pour différentes marques

La connexion aux câbles peut être différente.

6.0 installation et attention

Afin d 'éviter les chocs électriques, les dommages aux produits et de protéger votre sécurité, veuillez noter ce qui suit:

Éteins lentement les lignes de signalisation et s'abstiennent de les enfiler ou de les secouer régulièrement.

Le matériel ne doit pas être placé dans un environnement ensoleillé, pluvial, humide ou non ventilé.

Aucun article liquide ne peut être placé sur le matériel.

Ne pas installer le matériel à proximité des sources de chaleur, telles que le feu, l'alimentation électrique ou d'autres amplificateurs générateurs de chaleur.

Ne pas introduire de métaux ou d'autres objets dans des équipements autres que le raccordement des câbles aux ports.

Le matériel ne doit pas être enlevé de son propre chef et doit être entretenu par du personnel d'entretien spécialisé.
