Article 1.0   Introduction

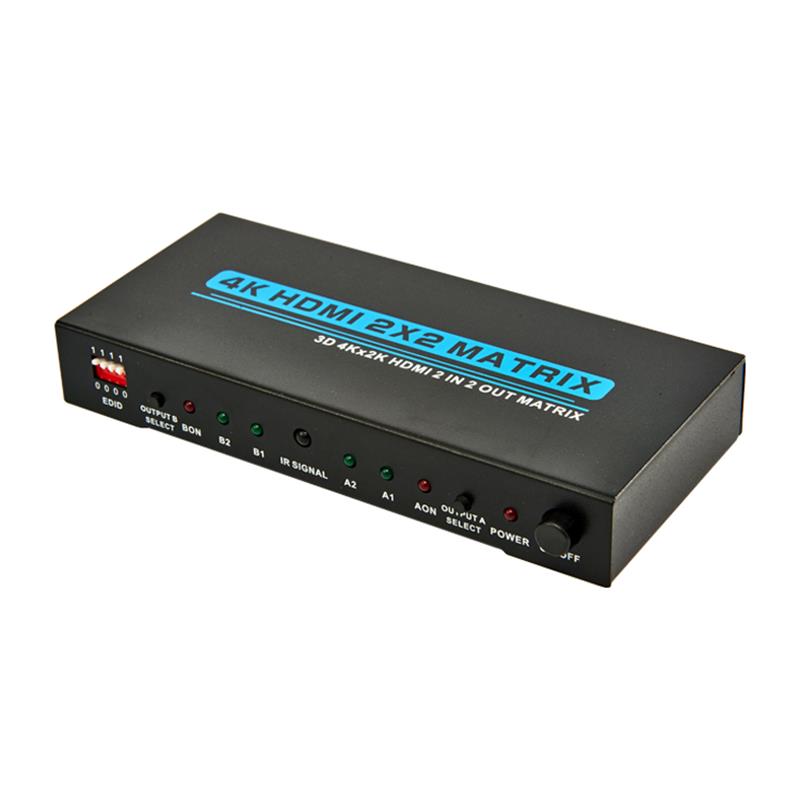

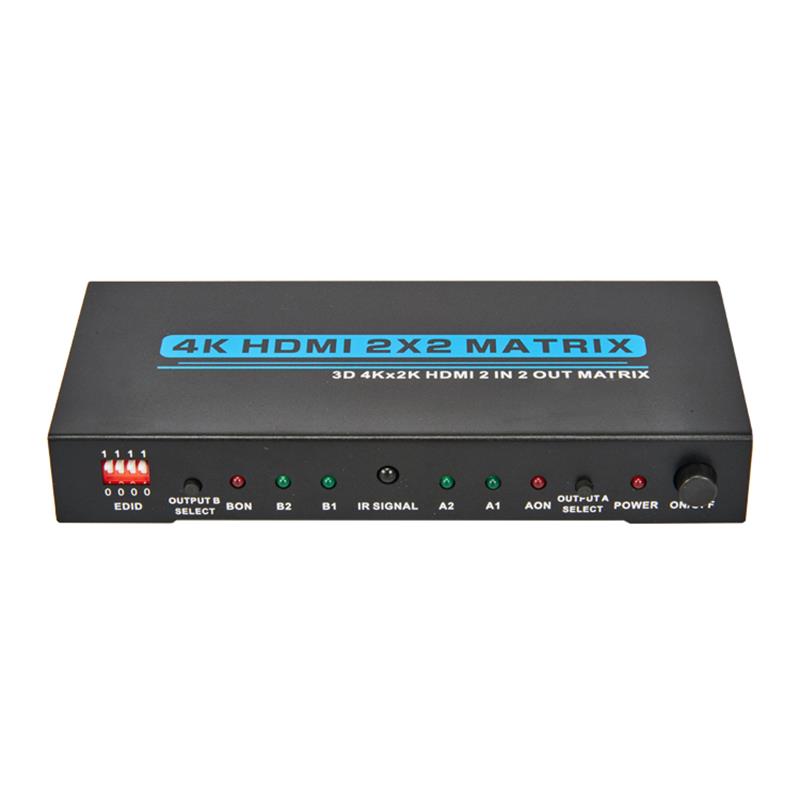

C'est une matrice HDMI haute performance avec deux entrées HDMI. & Une double sortie permet d 'afficher simultanément une source quelconque sur deux affichages (lecteur de lumière bleue, lecteur de DVD haute définition, récepteur de satellite, système de jeu, etc.) et de prendre en charge 4 k x 2K, 3D, 12 couleurs profondes.Grâce à sa largeur de bande 3gbps et aux fonctions supplémentaires de sa norme HDMI la plus récente, vous pouvez être sûr que la version HDMI est excellente.

2.0 fonctions

Un.         Prise en charge de la résolution d 'affichage jusqu' à 4K @ X - 2K @ 30hz, 1080p @ 120Hz et 1080p - 3D @ 60HZ

Deux.         3D HDMI 1.4a support de format vidéo.

Trois.         Un support vidéo 3D comprenant tous les emballages de trames en format 3D, jusqu 'à un maximum de 297 MHz - tmds.

Quatre.         Support   Profond   Couleur   Jusqu 'à 48 bits par pixel.

Cinq.         Protection cathodique haute densité   Paragraphe 1.4   Support (input), HDCP   V1.4a accord   Compatibilité (sortie).

Six.         Prise en charge de la réception de toutes les données audio conformes à la norme 1.4 de la norme HDMI, telles que ad L - PCM, audio comprimé (IEC 61937), DSD, DST, DTS et HBr jusqu 'à 192khz

Numéro 7.         Le chromatographie intégrale comprend les couleurs de domaines de couleurs étendus sycc601, Adobe RGB, Adobe ycc601, xvycc

Huit.         Fréquence d 'horloge tmds adaptée à des fréquences allant jusqu' à 300Mhz

Neuf.         La commande EDID est prise en charge par le sélecteur EDID.

3.0 contenu de l'emballage

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

1. HDMI - matrice 2X2 - 1

2.dc - 5V adaptateurs d 'alimentation

Télécommande - 1

Manuel de l 'utilisateur - 1

4.0 paramètres techniques

Interface HDMI   Source Input port Deux.

Display   Output Port of Equipment ----------------------------------------------------------------------- Deux.

Source   Connecteur de port Interface HDMI   19 points.

Display   Connecteur de port d 'équipement Interface HDMI   19 points.

Protection cathodique haute densité   Obéissance n. C'est exact.

Célibataire   Portée des liens 3840 et 2160.

Input   Video Signal -------------------------------------------------------------------------- 0,5 - 1,0   Tension P - p

Input   DDC signal ---------------------------------------------------------------------------- Cinq.   Tension P - P (TTL)

Profond   Couleur --------------------------------------------------------------------------------- 36.

Interface HDMI   Version --------------------------------------------------------------------------------- HDMI 1.4 critère

Bande passante Vers le Haut   - 340 MHz.

Signal   Speed ---------------------------------------------------------------------------- Jusqu'à 10,2 Gbps.

Ça.   Longueur   Input cable Page 3 Néant 15 mètres. • DVD bleu Néant 15 mètres.

Ça.   Longueur   Output cable Néant 25 mètres.

Ça.   Câble standard ---------------------------------------------------------------------------------- American Linear Gauge   HDMI 1.4 critère

Vertical   Gamme de fréquences 30 hertz.

Pouvoir   Consommation maximale Cinq watts.

Manipuler   Température -------------------------------------------------------------------------- C - 70. C

Travail   Tension --------------------------------------------------------------------------- DC   Cinq volts.

Pouvoir   Adaptateur ------------------------------------------------------------------------ Cinq volts.   Numéro 1a.

Net   Poids ------------------------------------------------------------------------------------ 0,3 kg

Taille:   Longueur * largeur * hauteur (mm) ----------------------------------------------------------------------------- 150 & 35120; 64x25
