Merci d 'avoir acheté notre produit.Afin d 'assurer la sécurité du produit et de nombreuses années de fonctionnement sans panne, s' il vous plaît lisez attentivement le cahier des charges avant d' utiliser ce produit.

Les images et les paramètres techniques ne sont utilisés qu'à titre d'information et le cas échéant, en fonction du produit réel.

1.0 Introduction

L 'étaleur hdmi2.0 à 60m HDMI utilise un câble cat5e / 6 (recommandé) et non un câble HDMI, et vous pouvez étendre le signal 4K à 60 mètres.

2.0 fonctions

1) compatibilité avec hdmi2.0, hdcp2.2 et DVI 1.0;

2) transmission de signaux: câbles cat5e ou cat6 (recommandés) jusqu 'à 60   Connecter un compteur entre TX et RX au lieu d 'un câble HDMI   Extension

3) format vidéo supportant jusqu 'à 4k2k @ 60HZ, 24 RGB / ycbcr   4: 4: 4 / ycbcr4: 4: 4, 60 Hz jusqu'à 4k2k, 12 ycbcr4: 4: 4;

4) supporte le format vidéo séquentiel de trames 3D jusqu 'à 1080p @ 60;

5) Appui au commutateur EDID;

6) support de format audio:   DTS - HD / Dolby - truehd / lpcm7.1 / DTS / Dolby - AC3 / DSD;

7) Élargissement de la distance de transmission et amélioration du signal de transmission;

3.0 accessoires d'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

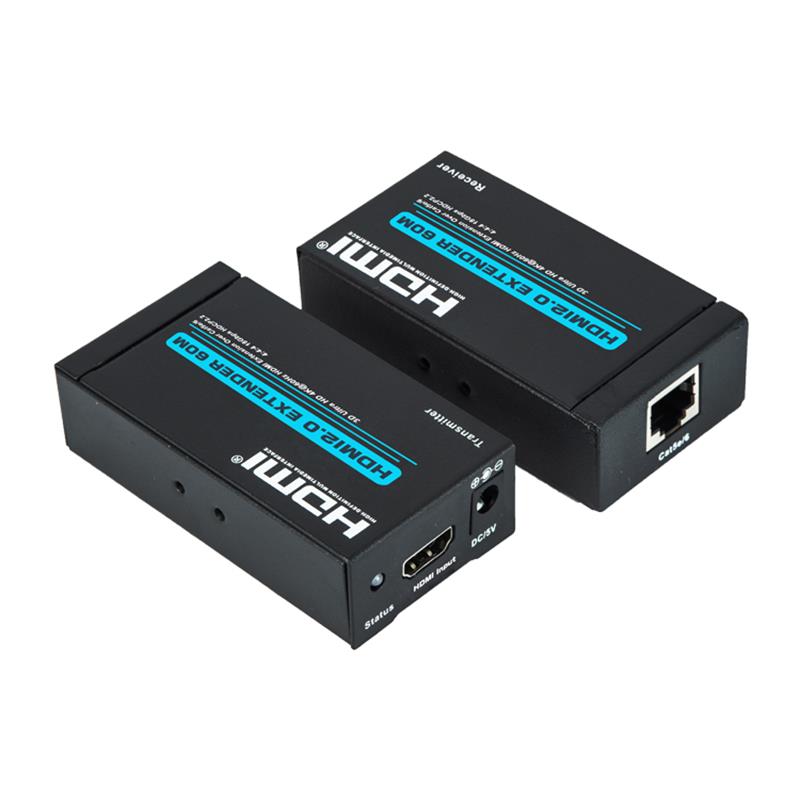

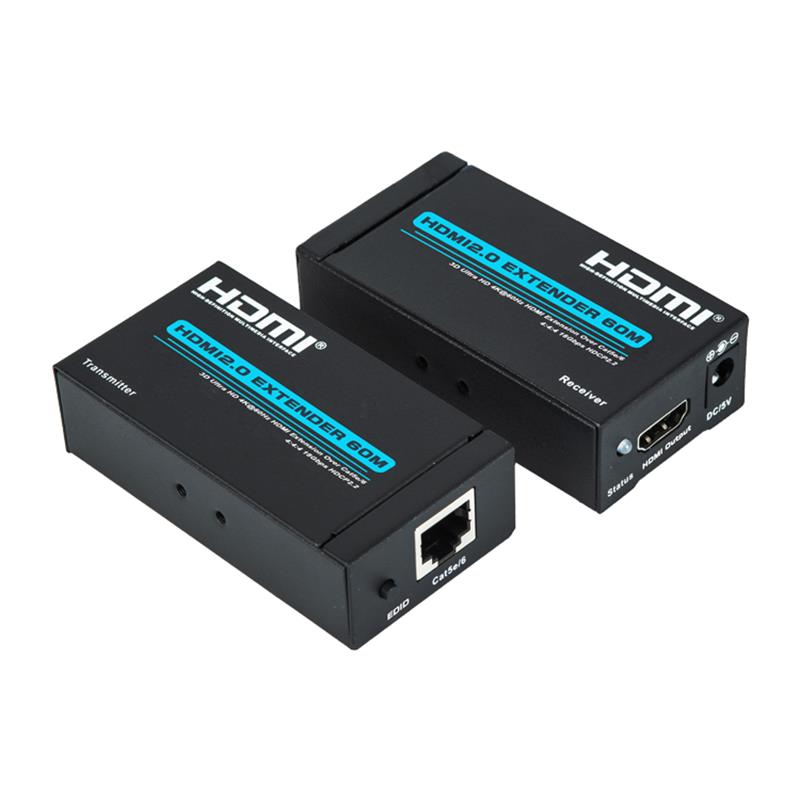

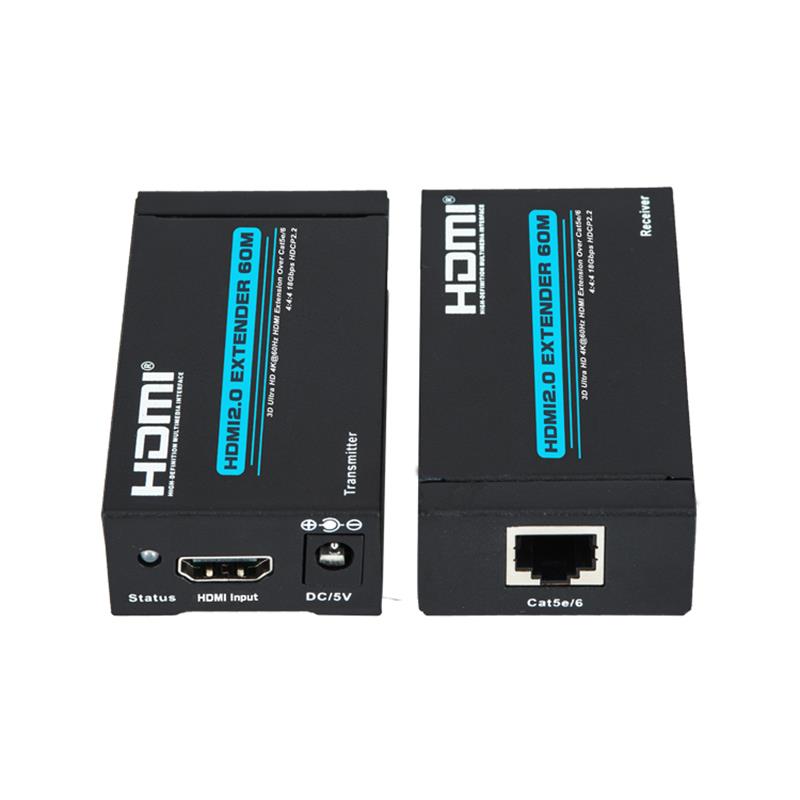

1. émetteur HDMI - 1

2.hdmi - 1

Électricité - 2

Manuel de l 'utilisateur - 1

4.0 normes

Longueur du câble Cat - 6 entre l 'émetteur et le récepteur - 60 mètres au maximum

HDMI input / Output - 60HZ / 1080p / 1080i / 720P / 576p / 576i / 480p / 480i sous 4kx2k

Supporting audio format - - DTS - HD / Dolby truehd / lpcm7.1 / DTS / Dolby - AC3 / DSD

Largeur de bande maximale

Max Wave rate ------------------------------------------------------------

Entrée de signaux vidéo

Output DDC signal

Input / Output HDMI Cable distance ----------------------------------------------------------------------------------------------------

Max working Current

Format de l 'adaptateur de puissance - - - - - - entrée: AC (50 hertz, 60 hertz) 100 V - 240 V; sortie: DC5V / 1a

Plage de température de fonctionnement (- 15 à + 55 °C)

Plage d 'humidité de fonctionnement: 5 - 90% RH (sans condensation)

Size (long X largeur x élevée) - - - 82x43.5x23.5mm

5.0 connexions et opérations

5.1 raccordement de l'équipement source à l'émetteur au moyen d'un câble HDMI (10 mètres au maximum).

5.2 Le dispositif d 'affichage est relié au récepteur par un câble HDMI (10 mètres au maximum).

5.3 Le TX est relié au RX par une cat5e / 6 (60 mètres au maximum).

5.4 raccordement de l'alimentation électrique à la radio et à la télévision.

5.5led Indicators: stable Blue Light when Signal Input work.

6.0 installation et attention

Afin d 'éviter les chocs électriques, les dommages aux produits et de protéger votre sécurité, veuillez noter ce qui suit:

Un.       Insère ou enlève lentement les câbles de signalisation sans les insérer, les enlever ou les secouer souvent.

Deux.       Les équipements ne doivent pas être placés dans des environnements ensoleillés, pluviaux ou humides; ou   Non ventilé.

Trois.       Les articles liquides ne doivent pas être placés sur des équipements.

Quatre.       Les dispositifs ne doivent pas être installés à proximité des sources de chaleur, telles que le feu, l 'alimentation électrique ou d' autres amplificateurs générateurs de chaleur.

Cinq.       Aucun métal ou autre objet ne peut être inséré dans le dispositif, sauf si le câble est connecté au port.

Six.       Le matériel ne doit pas être démantelé de son propre chef et doit être réparé par du personnel d'entretien spécialisé.
